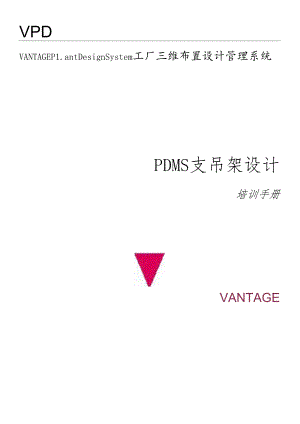

VPDVANTAGEP1.antDesignSystem工厂三维布置设计管理系统PDMS支吊架设计培训手册VANTAGE支吊架设计文吊架数据库层次结构支吊架的主要管理层元素是REST(Restraint),REST的名称就是支吊架的名称.下列图就是支吊架数据库层次给构：REST在ZoNE之下，支吊架HANG在REST之下，在REST之下可以包含许多Hangers.每个支吊架装配件有一个相关联的Framoork,其下至少有一个Subframcoikt每个支吊架通常连接到管子到钢结构成土崖上,弁在根都的物体上生成一个F1.11.在管子上生成一个ATTA。练习一:创立支吊架前的准备进入支吊架模块。启动PwS,以MDB/HANGER,用户HANGER(密码IANGER登陆SAN工程。进入DESIGN模块，选择Design>Haners&Supports菜单。2 .设置支吊制和结构截面的缺省等圾。在等级对话框中,支吊柒等级选择:"PipeSupports1.td；结构等级选择"BritishSupportStee1.。3 .做据摩管理层。如上图,本课程中的已创立好T一些管理层，DEMO/SITE包含了管道,结构和土速的模型；I）Ew）/H&S包含了支吊架的管理层：HS-A1.）MIK包含支吊架模型的辅助构造信息。4 .设置缺省的储存区域。1）在/DEWO/II&S/STEE1.JoRK下创立一个STRi1,命名为STRUerURES；2）逸择Settings>StorageAreas,出现储存区域对话程：3）把ReStraint的健存区域设为“/DEMO/H&S/STEEU1.oRK":4）把S1.rUC1.Ure的储存区域设为“/STRICTURES"5 .设置用户缺省值。选择菜单Setting>Defau1.t>Main.按下列图设置。琳二，在地板上创立一个支渠创立一个支架到地板上。1.选择Create>Hanger>S1.andardConfiR菜单，出现如下对话框；在I1.angFrom项设为CiVi1.,Connectto设为TUI)e.Hangerdirection设为Dow112.卷择CreateI1.anger>选择管道PIPESM6001.PositionHanger对话梃出现Direction设为（East）；Distance设为ThrOUgh；把EIement改为GridIine；点击的头再点击轴网及G,选择0K。（提示：把轴网先显示出来）。3 .当投醒选择CIYn,时.点击地板。4 .确认等级和支吊架名称。5 .当出现以下对话权时,按图中设置.OK.6.在下列图中选洋YES。7.选择竽件型号.如下图:8.健好的支吊架模型如下列国所示。练习三:在结构上创立一个吊架创立一个吊架到钢结构上。1.选择Crate>Hanger>StandardConfig菜单，出现如下对话框;在HangFrCIn项设为Stee1.,Connectto设为TUbe.Hangerdirection设为U。2.&择CreateI1.anger9选择结构SCTN15；逸洋管道PIPESM-200-1.出现下列图，OK,Direction设为(East)：Distance设为Through；把E1.ement改为Grid1.ine:点击衡头再点击轴网线IG,选择OK。（提示：把轴网先显示出来）。6.在下列图中选搽YES。出现定位对话框时，选择NO。3.当提醒选播C1.YI1.时,点击地板。4.确认等级和支吊架名称。5.当出现以下对话椎时,按图中设置，OK7.选择案件型号。如下图:8.0k,吊架模型即建好.练习四:创立较友杂的文柒下列图是复杂支架创立工具:1 .选择Uti1.ities>TooIboxes>SupportCreation菜单,出现如上工具根。2 .1S3克架所在平面的定位。1）蛉个初始位置,选择菜单Pipe>Se1.ect.点取管道PIPE/SAM-8卜1；1.Pot>nSupportPteneCcrtrciRpeSucrtCtftoJntcfMCtKinS1.ctdPip«PIPE×SAM-80-1.SupportP1.anePrincipa1.DirectionNV6Cross-HeMberDirSupportOrigin三4800OH7500OU4500O&XOVIDirectionS2）移动平面到SerN25（最南端）：把DiS1.anCe改为Through,选择箭头,点取SCTN25。“Move"3）关闭对话框°.1.1.J!<meworkv确认等级和支吊架名称，都选择O1.创立卡环模板.1立SUbrrameWOrk。1)2)HangerDireCtiOn设为D；选择CreateMember；Action选项变为CreateHanger：选舜CreateIianger1再点击管道下列图谀董按HIPE/SAM-80-1下对话框出现如3)4)5)选择COPy1.astHanger选项，再点击管道PIPE/SAM-50T；选择EndthisMember；创立另一层的方法同上：依次选择CreateMember：CreateHanger,点击上面那管：EndthisMember,创立支架模板.1）按下列图设置.点击APPIy；2）如有必要.点击F1.iP图标改变方向；3）把C的值改为820.按提示行按下ESC健:4）DiSmiSS关闭对话框.修改支架模板1）在上网对话框中选择F3图悸，选择要延长的点，再选择正上方的钢结构:2）同样方法延长另一边.M构端面型号按下列图设置好后，点击APP1.y,Yes.点击CheCkCIea。构建整个支架完成的横型如下列图:常用工具(GeneraIToo1.box)调用常用工具:Uti1.ities>Too1.boxesXJenera1.SwitchSupportP1.aneOn'O1.TCa1.1.MaxSpanfomShowstheSupportAxesCa1.1.theRenumberingft>mCa1.1.MoveSupportformCaHCopySupportformCa1.1.MeasureformBui1.dsaSing1.ef1.axgerBui1.dsA1.1.HangersinaSupport显示支吊架平面的开关.检玄同一分支上支吊架之向的最大跨度.显示支吊架的坐标轴。修改支吊架名称.等同于"Uti1.ities'Renuabor",谢童工具。重建单个卡环.史建所有卡环。练习五:移动揖贝文吊架上接冻习囚，移动拷贝上落习所建怨逆架。1.移动。选择支吊架（REST>,点击史1.出现如下时话框:按上图设置，选择SCTN26.再APP1.y即移动完成。2.拷贝。选择支吊架(REST),点出现与移动相同的对话板.用类似方法完成拷贝命令。球以卡，支吊架自动出图支吊架出图也是利用DRAFT模块来完成.1.进入到DRAFT模块,再选择菜单Draft>AutoDravingPrOdUCtion进入自动出图子模块.2.选择菜单CreaIe>Hanger&SupportDraWinaS出现如下对话框：把媒习四所建的支吊架加到“Restraint1.ist"中去：点击“ProcessNow*,YES确认.支吊架困因自动生成（DRAH.名同支吊架名相同）.3 .在MeInberS中选择刚生成的图.参加到视窗中。4 .以同样方法完成其它支吊架的出图。
