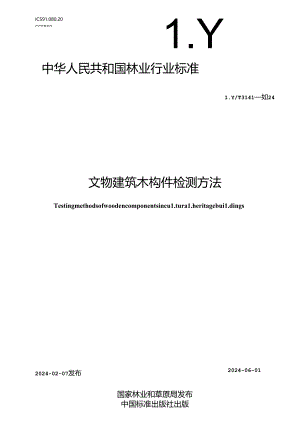

ICS91.080.20CCSB601.Y中华人民共和国林业行业标准1.Y/T3141如24文物建筑木构件检测方法Testingmethodsofwoodencomponentsincu1.tura1.heritagebui1.dings2024-06-012024-02-07发布国家林业和草原局发布中国标准出版社出版WaII1.I范困12规范性引用文件13术谙和定义25检测46实脸室检测7-KX.aJU.刖S本文件按照GB，T1.1-20201标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.清注意本文件的某些内容可能涉及专利，木文件的发布机构不承担识别专利的击任，本文件由国家林业和草原局提出.本文件由全国木材标准化技术委员会结构用木材分技术委员会(SACC41.SC4)归11.本文件起草单位：中国林业科学研究院木材工业研究所、中国文化遗产研究院、山西省古建筑与彩集壁画保护研究院、北京科技大学、中国建筑标准i殳计研窕院有限公司、中国体业科学研究院森林生态环境与自然保护研究所、故宫博物院、北京市考古研究院(北京市文化遗产研究院)、太原理工大学、西安建筑科技大学、北京北建大建筑设计研究院有限公司、北京国文我文化遗产保护中心有限公司、北京市建设工程侦网第检测所有限贡任公司、北京华宇星园林占住设计有限公司、国家林业和隼原同产业发展规划院、江苏英华材料科技有限公司、北京任久建设工程有限公司、林木生物质低碳高效利用国寡工程研究中心。木文件主要起草人：周海宾、李向东、张纪平、王双永、王卫滨、路易、陈勇平、张涛、焦立超、帏刘杨、郭伟、张景照、张彦龙、赵昭、王崇恩、段恩洋、左方志、江京辉、龚迎春、何林、谢启芳、王小龙、叶若琛、倪越'大展、刘亚坤.李迪、宋慧杰、徐伟涛、李梃、李朝阳、邓吴'王雨晨、杜永河.文物建筑木构件检测方法1«本文件规定了文物建城木构件检测的基本双定、项目及方法.本文件适用于以下建筑的木构件检刈,被各级政府核定公布为文物保护单位的木结构及木混合结构建筑；冏木核定公布为文物保护取位，但被区、县汲政府文物行政部门登记公布为不可移动文物的木结构及木混合结构建纸.2胡范慢引用文件下列文件中的内容通过文中的规苞性;用而构成木文件必不可少的条款。其中，注H期的引用文f1.-.仅该日期对般的版本适用于本文件:不注日期的引用文件,其最新版本（乜括所有的修改单）适用于本文件.GBT744纸浆抗碱性的测定GBTT1927.2无被小试样木材物理力学性质试验方法第2箫分：取样方法和一般要求GBT1927.4无疵小试样木材物理力学性防试验方法第，1部分：含水率测定GBT1927.5无疑小试样木材物理力学性质试脸方法第5部分：密度测定GBZT1927.9无被小试样木材物理力学性质试的方法第9部分：抗弯前度测定GBTT1927.10无征小试样木材物理力学性质试蛤方法第10部分：抗弯弹性模盘测定GBT1927.11无疵小试样木材物理力学性质试蛤方法第I1.部分：峡奴抗压燃度测定GB-T1927.12无疵小试样木材物理力学性质试验方法第12部分：横纹抗压强度测定GBT1927.16无底小试样木材物理力学性质试验方法第16部分：顺纹抗剪强度侧定GBT1927.19无位小试样木材物理力学性质试的方法第19部分：硬度测定GBT2677.8造纸原料酸不溶木素含址的测定GBT2677.10造纸原料煤纤维素含玻的测定GBT9978.1建筑构件耐火试验方法第1部分：通用要求GBT10741纸浆紫砰抽出物的测定GB/T16172建筑材料热择放速率试验方法GB/T23229水我型木材防腐剂分析方法GB/T27651防腐木材的使用分类和亶求GB/T27654木材防腐剂GBT29894木材盥别方法冠则GBT34749-2017木M及木旗迎合材料耐火试收方法锥形显热仪法GB50005木结构设计标准GB/T50165古建筑木制构锥护与加固技术标准JGJ8建筑变形测量规数WW,T0006古代壁画现状调杳现范WW,T0030古代建优彩画病咨与图示3术甯和定义GBT27651.GBT29894和GB.T50165界定的以及下列术谱和定义适用于本文件.3.1文物建筑木构件检窝testingofwoodencomponentsIncu1.tura1.heritagebui1.dings对文物建筑木构件实施的现场检测和实验室依测.3.2 in-situtesting不影响文物建筑正常存续或使用,不改变木构件原有位置以及不破坏结构安全的前提卜现场对共迸行的无损或微投检测。33实险童检，1.abtesting通过现场取样或调查测龄，在实验室按照相关规定和标准方法开展的检测.4本粕定4.1 检原则和方式4.1.1 木构件检测遵循不改变文物原状和最小干预的原则，并符合下列煨定：a）现场检测陶优先选用无损检测F段.确霜进行微切检测和实瞪室取样时,陶社用委托电位向意后实施.且检测及取样应选择不影响文物价值和木构件承我的位置：b）在现场检测中当发现新险情,或发现新题记、文物时应立即保护现场.并及时报告委托电位和当地文物管理部“，检测人员不应摘自处理.4.1.2 本构件检测应根据文物也筑等级、现状、检测H的'现场具体条件确定检测项H及内容，宜采刖现场检测与实验室检测相结合的方式.4.2 检对象和低BI4.2.1 现场检浏可根据检测项H的需求采取全数检测或抽样检测的方法，下列情况的现场检测应采取全数检测方法Ia）维修1.程中的重要木构件：b）定期监测的木构件；O改变使用用途或使用条件的木构件Id）正常使用过程中发现安全何题的木构件.C）遭受地联、风灾、水灾、火灾、济击等较大灾害作用的木构件：D有特姝使用要求的木构件：g）委托单位指定的木构件。4.2.2 1.2.1以外情况的现场检测可采取抽样检测方法，抽样检洒应按照木构件类型进行抽样，血要木构件的抽样数世不宜低于建筑单体中该类型构件总量的30%,且不少于3个I一般木构件的抽样数量不宜低于总fit的5%.Ii1.i样检测:重点考虑下列情况：a）对文物建筑结构安全性影响大的主要木构件，特别是受力柒中的木构件：b）存在明显病害或损伤的木构件，特别是窗朽、虫妊或蚁蚀等牛.物病害的木构件IC）被墙体包费的木构件，未被墙体遮挡但长期不见阳光的木构件，通风效果较始、存在涔湖和受潮现象的木构件.5.2.5木构件变形检测结果应取最大依。统计结果UJ用列表或图示方法表述，并应反映变形在受株IX域的分布特征.5.3 裹检流5.3.1 木构件裂缝现场检测包括裂域类型、宽度、深度、长度、斜率等内容的检测.5.3.2 木构件裂缝宽度检测符合下列规定：a）当木构件裂缝处在外表面部位时，表面裂缝宽度可使用直尺或双尺进行且接测I匕b）当木构件裂缝处在的做或不利愫作检查部位时，裂缝宽度可采用阻抗仪法或X射线法进行检测.5.3.3 3.3木构件裂缝深度检测符合下列现定：a）当采用出声波法检冽木构件裂缝深度时，被测裂缝应无积水和泥浆等：b）当来用X射战法检测木构件裂缱深度时，射线透照方向应与裂缱深度方向垂直。5.3.4 木构件裂缱长度宜使用钢尺或卷尺H接测计，535木构件扭斜蚊并发斜裂的斜率依测时，应在斜裂缝区域内取1m材长，僦测3次，计算平均斜率.如斜裂为通长裂绘.应在木构件两端各取Im材长.取两处斜率的较大值作为该构件的裂缝斜率.5.3.6 宜在木构件裂箍或宽处、裂缝最深处和最宽裂缝、最深裂Sh股长裂缱的尖端位置做好追踪或查的标记HI于标记的材料对木构件本体无危害且可擦除.5.3.7 木构件裂缝检测结果应取Ai大fK精确至1则，统计结果可用列表或图示方法去述，并应反映裂缝在受检区域的分布特征.5.45A1木构件般朽现场检冽包括腐朽位置.形状、大小、程度等内容的检测,宜采用目测.触击、X射线法、超声波法、雷达波法等方法。5.4.2 木构件腐朽现场检洲H采取先加唐后详查的流程，并符合卜列规定：a）筛查宜采用目冽、做击等方式，判断疑似修朽位置,同时测泉相应木树件的版面尺寸：b）详查宜采用X射线法、超声波法、Hi达波法等方法确定腐朽情况：C）当5.42b）无法确定腐朽情况时.可与应力波法或阻抗仪法检测一起确定：d）燔体包覆或局部包粉的木构件宜采用阻抗仪法确定腐朽情况.5.4.3 木构件腐朽检测范围应从疑似腐朽位置向两侧廷伸检测,相邻检测间距宜取200mm'500mm.1.S至某延伸检测断面无明显腐朽则件止检测，5.4.4 木构件,腐朽边界宜通过波速值或阻抗值的降低率确定,降低率大于1/7的部位计入,腐朽区.5.5 虫害检评5.5.2 5.1木构件虫害现场检测包括虫害部位和隐蔽活虫体等内容的检测.5.5.3 虫害部位校测应重点检测木-土、木-石、木-圈,木-木等连接处，木构件裂缱处以及木构件涂层脱落处。5.5.4 虫害部位检测按下列步骤进行检测：a）按照六方位法（上、下、左、右、的端、后端）确定虫害部位位置：b）测Ift并记录虫害部位的大小'形状及虫孔宜径：O在虫杏部健虫孔带梁区域画1个30mm×3Omm的方框,记录方框内（含边戏的虫孔数愤；d）将探针插入虫孔至不能继续进入为止，记录探针扎入的深度为虫孔深度：3判断虫害部位是否为新危害,当出现下列情况之一时应判定为新危害：D在虫害部位发现害虫活体：2）将虫孔下方木屑清理后,附48h发现有新木屑排出.0将检测结果填入表1。表1虫害部位记录表a1.J距前端距离长度熨度形状的位面枳虫孔敏鼠个/（30EXWrW1.）虫孔深朦虫孔口径就危害判定法注5. 5.1隐蔽活虫体检测范围的确定符合下列规定：a）对接触地面的木柱等构件，应对柱贴地然向上廷伸100Omm范国进行检测；b）对非接触地面的木构件.包括梁、彷、斗机、屋或、楼前等构件.应对屋盅上下弦两端各长度10mm,楼盖贴墙长度50Omm局部范困进行检测,5.5.5隐蔽活虫体检测宜采用目测、温度检测、湿度检测和番达检测等方法，并符合下列规定：a）当采用温度检测法时，温度传超器显示温差有变化且变化幅收大于3C,可判断有活虫体；b）当采用湿度检测法时，密度传感器显示湿度有变化口湿度基大于30可判断有活虫体：O当采用雷达检测法时,应将雷达传感器静止放置或固定.可用加速度计校核有无人为振动,雷达传感器显示振动图谱，自定义地位获得的随时间变化上下波动且波动幅值大于2,可判断有活虫体.5.6力学性能检测1.1.1 6.1木构件力学性能现场检测包括本构件舛性模讣检测和木材力学强度设计指标确定，宜选用应力波、阻抗仪等设备，1.1.2 木构件弹性模量确定符合下列规定：a）选择木构件的非残损部位，使用阻抗仪垂宜打入，阻抗但应取整个检测路径的平均值，根据阻抗值计算木构件用材的密度:b）沿木构件顺触方向布置应力波探针测点，两探针与木构件表面呈45“夹角嵌入，嵌入方向相对且在同一轴面上，测点间距尽可能与木构件等长，且应不小于100Onun:C）如木构件表面有地仗层,探针应嵌入地杖层以下：d）每个木构件沿周身应至少选取3处测区位徨进行检测：e）通过应力波的传播速度和
