JJG 746-2024 超声探伤仪.docx

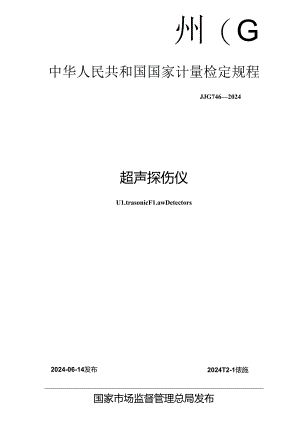

州（G中华人民共和国国家计量检定规程JJG7462024超声探伤仪U1.trasonicF1.awDetectors2024T2-1俵施2024-06-14发布国家市场监督管理总局发布JJG7462024代替JJG7462(M)4超声探伤仪检定规程VerificationRegu1.ationofU1.trasonicF1.awDetectors归口单位：全国声学计量技术委员会主要起草单位I中国计量科学研究院参加起草单位，湖北省计量测试技术研究院吉林省计科学研究院本规程委托全国声学计量技术委员会负责解释本规程主要起草人：杨平（中国计量科学研究院）田埼（中国计量科学研究院）邢广振（中国计量科学研究院）加起草人：姚秋平（湖北省计量测试技术研究院）房法成（吉林省计量科学研究院）目录引言(I1.)1范围(1)2引用文件(1)3术语和计量单位(1)3.1 术语和定义(1)3.2 计应单位(3)4概述(3)5计量性能要求(3)5.1 货热后的稳定性(3)5.2 接收性能要求(3)5.3 发射性能要求(4)6通用技术要求(4)6.1 标志和信息(4)6.2 外观和结构(4)7计量器具控制(4)7.1 检定条件(4)7.2 检定项目(5)7.3 检定方法(6)7.4 使用中检查(12)7.5 检定结果的处理(12)7.6 检定周期(13)附录A检定证书和检定结果通知书内页的格式(14)附录B测量不确定度的评定示例(18)附录C使用中检查(21)引言JJF11-2OI1通用计量术语及定义B、JJF10022010国家计量检定规程编写规则、JJF1059.1-2012g测搔不确定度评定与表示共同构成制定本规程的基础性系列规范。本规程修订参照EN12668-1:2010夕无损检测一超声检查设备的表征及验证一第1部分：仪器（英文版）、EN12668-3:2011无损检测超声检查设省的表征及验证一笫3部分：组合设备（英文版）、ENISO22232.1:2020无损检测一超声检杳设备的表征及验证-第1部分：仪器（英文版）、GB；T27664.1.-201.I无损检测超声检测设备的性能与检验第1部分：仪器和GB,T27664.3-2011无损检测超声检测设备的性能与检验第3部分：组合设备.本规程代替JJG7462004g超声探伤仪.与JJG7462004相比，主要技术变化如下：a）增加了术语及定义；b）删除了水平线性误差、衰减器衰减误差、垂直线性误差、电噪声电平、最大使用灵敏度、探伤灵坡度余量、扫描范围和分辨力等检定项目：C）更新了动态范围检定项目的计量性能要求和检测方法；d）增加了放大器频率响应、发射能量泄漏抑制、发射脉冲后盲区、等效输入噪声、衰减器误差、幅度线性误差、时基线性误差、发射脉冲电压、脉冲上升时间、脉冲持续时间和脉冲垂旦频率等检定项目的计量性能要求和检测方法。本规程的历次版本发布情况为：JJG7402004超声探伤仪检定规程1娜I本规程适用于A型显示脉冲式超声探伤仪(含数字式超声波探伤仪)的首次检定、后续检定和使用中检查。2引用文件本规程引用了下列文件：JJF1001-2011通用计量术语及定义JJF1034-2020声学计量术语及定义JJF1059.12012测量不确定度评定与表示GBfr3102.7声学的量和单位GB-T27664.12011无损检测超声检测设备的性能与检验第1部分：仪器GB.T27664.32012无损检测超声检测设备的性能与检验第3部分：组合设备EN12668-1:2010无损检测超声检查设备的表征及验证第1部分：仪器(NOnYesiruc1.ivetesting-Characterizationandverificaionofu1.trasonicexaminationequipmentPartIJns1.rumcnts)EN12668-3:2010无损检测超声检杳设备的表征及腌证第3部分：组合设备(Non-destructivetestingCharacterizationandverificationofu1.trasonicexaminationequipmentPart3:COmbinedequipment)ENISO22232-1:2020无损检测超声检查设备的表征及验证第1部分：仪器(Non-destructivetesting-Characterizationandverificationofu1.trasonictestequipmentPartIJnstruments)凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本规程。3术语和计单位3.1 术语和定义JJF112011、JJFIo342020和JJF1059.12012界定的及以下术语和定义适用于本规程。3.1.1 A型显示Ascope超声检测仪器(包括超声探伤仪和超声诊断仪)的显示屏上，以超声探头接收到的反射脉冲信号幅度为纵坐标，以超声波传播时间为横坐标，显示超声在传播路径上图像的线像显示方式。(JJFIO34-2O2O.6.6O3.1.2 放大器频率晌应amp1.ifierfrequencyresponse放大器增益随输入信号频率变化的关系。GB./T27664.12011,3.1注：通常用增益1.蒯耨值增益对频率的特性曲线表示.3.1.3 放大器带宽amp1.ifierbandwidth放大器频谱的高低被止频率之差。注：本嬲的IJ的榭濒率是增益比峰值增益腐皿的频点.3.1.4 发射能量泄漏抑制crossta1.kdampingduringtransmission当超声探伤仪置于双探头工作方式（发射胧和接收涔分开）时，在发射脉冲传送过程中,从发射器输出端到接收器输入端的能髭泄漏抑制量。GB27664.12011.3.33.1.5 发射脉冲后自区deadtimeaftertransmitterpu1.se采用脉冲回波技术时，放大器由于发射脉冲回波而饱和，使得发射脉冲启始后接收放大落无法响应输入信号的时间。GBT276M.12011.3.53.1.6 动态范用dynamicrange超声探伤仪能够显示的最大信号幅度与最小信号幅度之比的对数.注：圾小信号可受系统噪声的限制，最大信号可受放大涔饱和的限制，而且在显示弊1.W历显示的信号还受到最大衰减的限制。GB.T27664.12011.3.7J3.1.7 等效输入噪声equiva1.entinputnoise在超声探伤仪显示屏上观察到的电噪声电平的一种量度，由接收器的输入端测得的输入信号电平确定。（GB/T27664.12011,3.8J注：如果放大器本身没有噪声信号，则显示屏显示的信号电平就会1.瀚入信号电平相同。3.1.8 时基线性IinCariIyoftimebase由经校准的时间发生器或由已知厚度平板的多次反射所提供的输入信号，与其在时基线上所指示的信号位置之间成正比关系程度的一种量度。GB27664.12011.3.15）3.1.9 幅度线性1.inearityofvertica1.disp1.ay输入到超声探伤仪接收冷的信号蝙度与其在超声探伤仪显示屏（或附加显示器）上所显示的幅度接近成正比关系程度的一种量度。GBT27664.12011,3.1613.1.10 脉冲持续时间PU1.seduration在规定峰值幅度的一定水平上所测得的脉冲（回波）前沿和后沿之间的时间间隔。GB.27664.12011.3.22）3.1.11 脉冲亚豆频率pu1.serepetitionfrequency单位时间产生的脉冲数，通常以赫兹表示。GB<27664.12011.3.23）3.1.12 脉冲上升时间pu1.serisetime脉冲前沿的幅度从其峰值幅度的10%上升到90%所需的时间.GB.T27664.12011.3.243.2 计量单位本规程采用GB"3102.7规定的星和单位。主要计量特性的单位名称和符号如下：一费减量的单位：分贝，dB;一频率的单位为：赫兹，Hz,4超声探伤仪是一种激励超声探头产生超声波，并接收在材料中传播或反射的超声信号以评价材料内部缺陷的无损检测仪器，主要由同步、扫描、发射、接收放大、电源等电路部分及显示群组成.与超声探头配套，广泛应用F航空航天、铁路、船舶、特种设备、建筑、冶金等行业的非破坏性检测，是F1.前应用范围最广的无损检测仪器之一.5计性能要求5.1 预热后的稳定性a）信号幅度的变化应不超过全屏高度的±2%b）最大可接受的时基偏移应不超过全屏宽度的±1%。5.2 接收性能要求5.2. 1放大器频率响应该检测项目采用分级评定放大器频率响应性能（见表1）。«1放大卿"应性性能等级分媛标设A中心频率与标称值的偏差应不超过±5%：-3dB带宽与标称值的偏差应不超过±10%：一3dB上下限软率与标称值的偏差应不超过土10%B中心频率与标称伯的儡差应不超过±10%；-3dB带宽与标称值的偏茏应不超过±20%:-3dB上下限版率与标称值的偏差应不超过±20%C不合格5.2.2发射能量泄漏抑制发射过程中发射能量泄漏抑制应不小于60<1B,5.2.3发射脉冲后自区对应所设定的测试结果最差的频带，发射脉冲后盲区应不大丁“0MSo5.2.4动态范围可用的动态范:围应至少为100dB,且最小输入电压应不超过标称值的允许范围。5.2.5 等效输入噪声等效输入噪声与频带的平方根之比应不大于80X10-9V1.1.z'/2»5.2.6 衰减器误差任何连续20dB跨度内或整个范围内（取较小者）,微调增益衰减器的景积误差应不超过±1.0dB.在任何连续60dB跨度内或整个范围内（取较小者）,粗调增益衰减器的笈积误茏应不超过±2.0dB.5.2.7 幅度线性误差幅度线性误差应不大于伏。5.2.8 时基线性误差数字超声探伤仪：参考信号与理想位置的偏差应不超过全屏宽度的±05%.其他超声探伤仪：参考信号与理想位置的偏差应不超过全屏宽度的±1%。5.3发射性能要求5.3.1 发射脉冲电压发射脉冲电压与标称值的偏差应不超过±%.5.3.2 脉冲上升时间脉冲上升时间应不大于技术规范规定的最大值。5.3.3 脉冲持续时间脉冲持续时间与标称值的偏差应不超过±10$。5.3.4 3.1脉冲重复频率每个设定值下的测得的脉冲重复频率与标称值的偏差应不超过±5%。6通用技术要求6.1 标志和信息a）制造者的名称或商标；b）超声探伤仪的型号和序列号。6.2 外观和结构超声探伤仪及附件应无机械性损伤、漏电、接地不良等可能影响计量性能的现象：开关等控制器件应操纵灵活、定位准确、接触可靠。非供操作者使用的部件应采用密封或标记的方法加以保护。开启超声探伤仪后，其显示屏上信号幅度和位置应无明显抖动。7具控制计鬓器具控制包括首次检定、后续检定和使用中检查。7.1检定条件7.1.1计量标准器和主要配套设备a）信号发生器：应包含猝发音功能，频率范围至少覆盖0.5M
