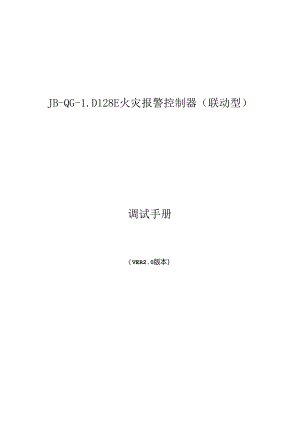

JB-QG-LD128E火灾报警控制器联动型调试手册.docx

JB-QG-1.D128E火灾报警控制器（联动型）调试手册（VER2.0版本）版本说明:本版是配合1.D128E火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。本版调试手册适用于1.D128E监控软件和POT设置软件2O版本。与上一版本（YER1.O）比较，控制器做出了如下诋整：1使用DOM硬盘瞥代标准硬盘.2、增加软盘驱动器,方便文件的拷贝。软件也做出了相应调整,详见1.D128E火灾报警控制器（联动型）使用说明书2.0版本。POT软件做出了一些调整,增加了对翻开节点的查看.和快速设置中对区间外设备的操作选择等功能。详细参阅有关章节。控制器软件附加工具也做了相应的升级，港加了自动设置、节点状态查询、数据文件裁减等功能。本手册还酒加了对于1.D128E控制器自动设置功能的实现相应介绍，以及控制器简易编址的介绍。在附录中列举了控制器的文件系统,并做了详细介绍。希望调试人员对新增加和修改局禽仔细阅读，并及时反应信息。第一节系统简介JB-QG-U）128E火灾报瞥控制叁（联动型）（以下简称1.D128E）依据国标GB4717-93以及GB16806-1997设计，并通过了上述两个标准的检测。1.D128E采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Contro1.AreaNetwork）Bus网络完成，均是网络上的一个节点，通讯可靠，犷展方便。内部需件由以下局航组成：一、主控局部采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。K主板（编号：1.D128E-E-C00-XXX）2,多功转板（编号：U）128E-E-C01-XXX）3.液晶（编号：1.D128E-E-C02-XXX）4.硬盘（编号:1.D128E-E-C03-XXX）5、按钝板（编号:1.D128E-E-C04-XXX）6、镀盘转接盘（编号：1.D128E-E-C05-XXX）7、贴膜按键（编号:1.D128E-E-C06-XXX）8、打印机（编号:1.D128E-E-C07-XXX）9、液晶升压板（编号：1.D128E-E-C08-XXX）IOs软驱（编号：1.D128E-E-C09-XXX）11.DOM（编号：1.D128E-E-CIO-XXX）二、驱动局部由1至8块驱动板组成，每个驱动板可输出4个探测回路。备个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。在一台机器内劄最多可接8块驱动板（编号：1.D128E-E-D00-XXX）,总线设备表示为:XXXXX地址号（00-255）回路号（00-31）总线设备可以为以下几种方式：1 .报警类：包括感烟、感温探测器、手报按钮、输入模块等。2、模块类：包括输入、输出模块，播送模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号。3、借用类：借用设备为虚拟设备，占用一个总鼓地址，通常映射多线手动盘的一路输出。4、楼层显示器类：可与1.D128E系列控制器联接的各楼楼层显示器。三、电源局部电源局部由1.D5800E统一提供DC24V电源,通过以下部件转换为DC5V.DC±12V及24%（编号:1.D128E-E-P00-XXX）四、*料局部(编号：1.D128E-E-A00-XXX)(编号：1.D128E-E-A01-XXX)(编号：1.D128E-E-AQ2-XXX)(编号：1.D128E-E-A03-XXX)1、串口2扩展及2、12P端子3、10P端子4、扬声器五、线塞局部K主板（液晶口）一液晶（编号：1.D128E-E-1.00-XXX(C00-C02)2、主板（硬盆口）一硬盍（编号:1.D128E-E-1.0I-XXX(C00-C03)(取消)3、主板（井口）-打印机（编号：1.D128E-E-1.02-XXX(C00-C07)4、主板（串口一）-多功能板（编号：1.D128E-E-1.03-XXX(COO-CO1.)5.主板（键盘口）-键盍转接板（编号:1.D128E-E-1.04-XXX(C00-C05)6、主板（串口二）一CRT（编号:1.D128E-E-1.08-XXX(COO-C1.1.)7、钺盘转接板一按版板（编号:1.D128E-E-1.05-XXX(C06-C0D)8、多功能板一液晶升压板（编号:1.D128E-E-1.06-XXX(C01-C08)9、液晶升压板一液屉（编号:1.D128E-E-1.07-XXX(C09-C02)10,主板（软驱口）一软驱（编号：1.D128E-E-1.08-XXX(C(X)-C09)注：电源联接线.主备电检测线及CAN通讯总线，无漏号，在该线上具有字母标识。六、聋机系统连接图tIKfSPKOMOZDU1.iM三1.IXt1.IU)TTrTT多功能髭示线液晶开压板t<t«液晶1111?”匕EI2V*®®®®®®n3it1.CO1.I5v3小州坤山区嬖史口工控主板液刖UHMEECWW115Vt-tta11井口<H112Mp1.b1.Z0.fI4键盘转接板U1.UMfEIAi按批板UH网I：OMD0Mfi1IDgF<,UHsMrCB型.I：r1.1.ITr总tI«fffttzz:5cw电源板24D12D24VS5,U1.2tti1.PCOt21V联动22电源输入220V外i七、接线端子图TC0+TC0-TC1+TCI-TC2+TC2-TC3+TC3-24VOV1.NOV24VOV12V5V5V5VOVOVOV八、系筑调试工具】、调试键盘（编号：1.D128E-ET00-XXX）该谯盘即为计算机标准键盘，播入1.D128E-E-C00-XXX（主板）的键盘播口。键盍为常用调试工具,在系统的设置和调试中经常将要使用。2、调试通讯电缆（端号：1.D128E-E-T01-XXX）串行通讯电境，双端均为九针阴性D型插槽。其中，第二、三脚互通，第五脚相连。22(OOOoO)oooo3355该电缆在控制器设置数据拷贝、保存中需要使用。注意：禁止带电拔插电缆。需关闭主机和调试用电脑方能完成操作。3、调试用电脑引导盘（编号：1.D128E-E-T02-XXX）用该软盘引导调试用电脑后，仅该电脑与控制器相联接。用途同UH28E-E-T0】-XXX,4.控制器备份光盘(编号：1.D128E-E-T03-XXX)备份控制器项也存放的程序，一旦控制器硬盘数据丧失，可以联上硬盘，将光盘中内容恢复到硬盘。5、设置用鼠标器(编号：1.D128E-E-T04-XXX)标准串口鼠标，在控制器中运行设置程序后(W1.N三S32中)，加快设置速度，便操作简单。第二节组网说明本节内容仅限于多控制器联网使用，如果系统中使用1.D9000、1.D5000系列.手动盘也有所涉及。一、网络节点的划分由于E系统采用对等网络的构架设计，所以每个设备在该网络上都要具有独一无二的网络地址，地址区段划分为主机段地址、驱动板段地址、手动选段地址和保存段地址。1'主机段地址网络上的主机(包括UH28E.1.D】28E(Q)及UM28E(M)均要占用一个地址，地址段为(0063(3EH)在保存段中的240(EOH)为主机的公共地址。网络上最多可以有64台主机。主机网络地址的设定可参照不同型号控制器的使用(调试)说明书。对1.D128E的设置中要注意将1.D128EECO1.XXX(多功能板)的拨码开关设为与主机相同的地址。2、驱动板段地址网络上每块驱动机均占用一个地址，地址段为(64(40H)-127(7FH),在保存段中的241(F1.H)为驱动板的公共地址。网络上坎多可以联接64块驱动板。为方便工程调试,每块驱动板实际拔码均为6位(0063)软件自动识配本段地址.故而在调试时驱动板拔号为0063。回路号根据驱动板号计算得疾。例如：第1块驱动板的2回珞表示为06回路；第5块驱动板的O回路表示为20回路。回路的表示号为两位，对于超过99的回路号在首位借用英文字母表示。A0A9：100-109B0B9：1101.1.9C0C9：120I29IiP0P5:250-255网络上最多可以有256个回珞(00-255(P5),因而网络上最大总线设备数量为256X256=65536个。3、手动盘段地址手动曲包括1.D9000E系列、1.D5000E系列产品。每个手动盘均有一个网络地址,地址段为(128(80H)一191(BFH),在保存段中的242(F2H)为手动盘公共地址。最多可接入64块手动盘。为方便工程调试,每块手动盘实际拔留为6位00-63).软件自动适配本段地址。故而在调试时，手动盘号为0063。4、保存段地址192(COH)255(FFH)为保存地址。除了上述段的公共地址外，在系统中未分配。5、其它事项在实际拨科中.驱动板拔玛自动加64；手动盘拔码自动加】28；主机为实际拔码编号。而在主机的实际显示和操作中，都为实际地址。第三节开机检测本节内容适用于1.D128E在现场开机前和开机过程中的检测。一、外观检测1、外观干净，字迹清楚，外表无划痕、掉漆现象（距机柜1.5米处）。2、机箱门开关灵活无声响，机箱门关闭时门健3mm.3、显示灯与显示孔位置对正。4、机械镇安装正确.启动灵活。5、液晶无划痕，要有保护膜。二、联接枪涌1、内部走线符合工艺要求，其它应符合通用工艺要求。2、查看所有连或是否正确（查看整机结构图）。是否有断路、短路、接错、接反等现象。三、遭电检测】、确定无误后通电、开机，用万用表测试电源电压是否正确。5V：5.0-5.112V：12.0-12.524V：24.0-25.52 .如上述检舲正常，应能听到主板发出“密”一声响.液晶有显示并能正常进入系统，多功能板交替显示闪亮并有连犊的火警声响。3、用万用表测量各探测器回路的电压应为19Y±11.四、多功能板通讯检漏观察控制器面板指示灯，是否根据实际情况亮灭。主板到多功能板、多功能板到各节点如果通讯异常，可观察通讯多功能调试用指示灯:1.17：WORK多功能板工作时灯亮；不工作时灯灭。1.18：CANTCAN总线发送灯，当有数据向CAN总线发送时灯状杰取反（亮灭或灭亮），无数据发送时灯常亮或常灭。1.D1.ftCANRCAN总线接收灯，当多功能板由CAN总线接收到数据时灯状态取反（亮灭或灭亮）,无数据接收时灯常亮或常灭。1.D20：CANFCAN总线发送出错时,灯状态取反.CAN发送正常时灯常亮或常灭。1.D21：2320K多
