停车场计数器的设计.docx

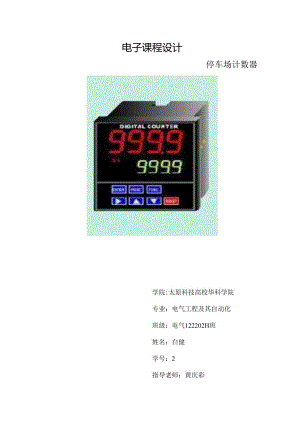

电子课程设计停车场计数器学院:太原科技高校华科学院专业：电气工程及其自动化班级：电气122202H班姓名：白健学号：2指导老师：黄庆彩2014年12月书目一、设计任务与要求1二、总体框图2三、选择器件3四、功能模块14五、总电路图19心得20参考文献.20停车场计数器一、设计任务与要求1.1 设计目的：（I）驾驭可随意预置的定时显示报警系统的构成、原理与设计方法：<2）熟识集成电路的运用方法。1.2 基本要求：（I）能物预置初始车位数，能够显示空余车位，从0-999：<2）在出口处里、外分别安装两个传感器（比如红外传感器）A、B,每当有车辆进入时将依次经过A、B,每当有车辆出去时将依次经过B、A,设计电路能够区分此车辆进入还是出去。（3）进入车辆，空余车位数减1：车辆离去，空余车位数加1。二、总体框图设计思路我设计的停车场电子车位计数器电路主要有四大部分，即车位空位数计数部分、译码部分,显示部分和提示灯提示部分.进出的每辆车都会触发门口的红外遥感，给计数器一个脉冲信号，使计数器进行加减计数，由显示部分将所剩余的车位数显示出来，提示灯部分提示是否仃空余的车位。(一)计数部分:用三个可逆计数器741.S192联级组成100进制可逆计数电路,预置最大值999：(二)洋码部分：用七段式译码蹈741.S48将8421BCD码转化为共阴极七段数码管须要的逻辑状态二进制代码：（三）显示部分：采纳共阴极七段式显示器，将二进制码以十进制的形式显示出来；(四)提示灯部分：由555定时器组成的单稳态触发器驱动灯泡发光，提示空车位数为0。三、选择器件序号元件名称规格及用途数量1定时器1.M555CNI片2计数器741.S192N3片3译码器74IS483片4显示器Seven-Seg-COM-K3片5三输入或门4075BPI片6四输入或门4072BD3片7电阻排RPCK73003个8电阻1kn1个9电容1UF1个10电容0.01W1个11单刀双掷开关SPDT2个12灯泡4V5WI个13导线若干3.1 可逆计数器741.S192计数起先时，先在AD端输入一个正脉冲，此时两个计数器均被置为O状态。此后在1.D端输入“1”，AD端输入“0”,则计数器处于计数状态。在个位的741192(1)的Ct端逐个输入计数脉冲CP,个位的741.S192起先进行加法计数。在第10个避脉冲上升沿到来后,个位741.S192的状态从1001-0000,同时其进位输出从0-1。此上升沿使十位的741.S192(2)从OOoO起先计数，直到第100个次脉冲作用后，计数器由100I1001%原为OoOO0000,成一次计数循环.当第一级计数器的CPI湍接收到脉冲信号时，计数器进行加法计数:当计数器的CPD端接收到脉冲信号时,计数耦进行减法计数和加法计数。第一级计数为9时卜一个脉冲到来时，第一级计数器加1进位变零，向上一级进位：减法计数时，当第级计数器为。时，下个脉冲到来时，上级计数器借位，第一级从1()减1变为9,3.1.1 逻辑符号和引脚图图3.1（八）逻辑符号和(b)引脚图152?Io95匚14-0123QQQQCUCDTTPOP1P2P3CPUCPDP1.账3267（八）VCCPOMRTC0cuP1.P2P3向JS1.nnR1.111.111111o1.rnE11T11T11T11V1111T118jPQiQOCPDCPUQ2Q3GND(b)真值表:MRP1.CPUCPDMODE工作模式HXXXReset(ASyn.)清除1.1.XXPreset(ASyn.)预置1.HI1.HNoChange保持1.H1HCountUp加计数1.HHfCountDowN减计数3.1.2功能表表3.1741.S192功能表输入输出MRP1.CPCPDP3P2P1.POQ3Q2Q1.QOIX×XXXXX000000×XdCbadCba011XXXX加计数011XX××减计数OperatingConditions建议掾作条件:Syabo1.符号Paraaeterft小典型最大UNIT单位VCCSupp1.yVo1.tage电源电压544.55.05.5V744.755.05.25TAOperating.AmbientTemperatureRange操作环境温度范围54-5525125C7402570IOHOutputCurrentHigh输出电流-高电平54,74-0.4wIO1.OutputCurrent1.ow输出电流-低电平54-4.0m74-8.0H=高电平1.=低电平X=不定（高或低电平）f=由“低”-“高”电平的跃变3.1.3功能介绍741.S192同步十进制可逆计数器具有双时钟输入，可以执行十进制加和减法计数并具有清除、置数等功能。当清除端CR=I时，计数器干脆清零（称为异步清零）。执行其它功能时，CR=O0当CR=1.D=O时，数据干脆从输入端DA、DB、DC、DD置入计数涔：当CR=0、1.D=I时，执行计数功能。当CPD=I时,计数脉冲由加计数端CPD输入，在计数脉冲上升沿按8421编码执行十进制加法计数.当CPU=I时,计数脉冲由减法计数端CPD输入,在计数脉冲上升沿按8421编码执行十进制减法计数.当第级计数罂的CPU端接收到脉冲信号时，计数器进行加法计数：当计数器的CP1.）端接收到脉冲信号时，计数器进行减法计数和加法计数.第一级计数为9时卜一个脉冲到来时，第一级计数器加1进位变零，向上一级进位：减法计数时，当第级计数器为。时，下个脉冲到来时，上级计数器借位,第一级从10减1变为9。741.S192引脚功能介绍:VCCPOMRTCoTCup1.P2P3R1.R1.riT1.ri？1.11?IR1.R1.rn1.uUruJ1.jJUJ1.dEJ1.«JPtQ1QoCPDCPUQ2O3GND引脚功能表:CPUCountUpC1.ockPu1.seInput计数芯片时钟脉冲输入CPDCountDownC1.ockPu1.seInput倒计时时钟脉冲输入MRAsynchronousMasterReset(C1.ear)Input异步主复位(清除)输入P1.AsynchronousPara1.1.e1.1.Oad(Active1.OW)Input异步并行负载(低电平)输入PnPara1.1.e1.DataInputs并行数据输入QnF1.ip-F1.opOutputs(Noteb)触发器输出(附注b)TCDTermina1.CountDown(Borrow)Output(Noteb)终端倒计时(借)输出(注b)TCUTermina1.CountUp(Carry)Output(Noteb)终端数最多输出(注b)NOTES:a.1TT1.UNrr单位1.oad(U.1.)=40mHIGH/1.6mA1.OW.b.TheOutput1.OWdrivefactoris2.5U.1.forMiIitary(54)and5U.1.forCommercia1.(74)TemperatureRanges1.S1921.OGICEQUATIONSDCSPECIF1.CATIO<S直流电气规格:Synri×>1.符号Parameter参数1.iBitS限制范围UNIT单位TestConditions条件最小典型大VIHInputHIGHVo1.tage输入高电平电压2.0VGuaranteedInputHIGHVo1.tageforA1.1InputsVI1.Input1.OWVo1.tage输入低电平电压54-0.7VGuaranteedInput1.OWVo1.tageforA1.1.Inputs74-0.8VIKInputC1.ampDiodeVo1.tage钳位二极管辘入电压-0.65-1.5VVCC=最小，IIN=-18mVOtIOutputHIGHVo1.tage输出高电平电k542.53.5-VVCC=最小，IOH=最大，VIN=VIHCCOHINIHorVI1.perTruthTab1.e真值表742.73.5-VO1.Output1.OWVo1.tage输出低电平电压54,740.250.4V01.=4.OmAVCC=VCC最小，VIN=VI1.74-0.350.5I01.=8.OmAIIHInputHIGHCurrent输入高电平电流20VCC=最大，VIN=2.7V0.1InAVCC=母大，VIN=7.0VII1.Input1.OWCUrrene输入低电平电流一一-0.4InAVCC=最大，VIN=0.4VIOSShortCircuitCurrent(Note1)短路电流-20-100InAVCC=最大ICCPowerSupp1.yCurrent电源电i34mAVCC=最大ACCHARACTERISTICS(TA=25)沟通特性(TA=25):Symbo1.符号ParaoeterIMBE1.imits限制范围UNIT单位TestConditions费试条件最小典型最大MaxMaximumC1.ockFrequency最大时钟须率2532MHZtP1.HIPIi1.CPUInputtoTC1.'OutputCPU输入到TCU输出17182624nstP1.HtPH1.CPDInputtoTCDOutputCPD输入到TCD输出16152424nsVCC=5.OVC1.=15pFIP1.HtPH1.C1.ock到Q一27303847nstP1.HtPH1.P1.到Q24254040nsIPH1.MRInputtonyOutput一2335ns沟通安装要求(TA=25C)Symbo1.
