GB_T14058-2023γ射线探伤机.docx

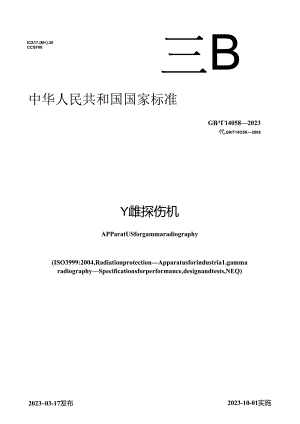

ICS17.(M<).30CCSF86三B中华人民共和国国家标准GB140582023代,GRT14O5K2008Y雌探伤机APParatUSforgammaradiography(ISO3999:2004,RadiationprotectionApparatusforindustria1.gammaradiographySpecificationsforperformance,designandtests,NEQ)202303-17发布2023-10-01实施国家市场监督管理总局国家标准化管理委员会目次前三I范围2规范性引用文件3术语和定义4分类5技术要求56试验方法I1.7检验规则158折选、包笠、运箱、贮存利UU179随行文件18附录A(规范性)屏蔽性能试验方法19附录B(规范性)可旅性试验方法20本文件按照GB,T1.1-2020£标准化工作导则笫1部分:标准化文件的结构和起草规肌3的规定起草,本文件代替GB/T14058-2008*丫射及探伤机3,与GB/T140582008相比,除结构调整和涮辑性改动外.主要技术变化如下:a)在术语和定义中增加了“密封放射源”(½3、”模拟源”(聪3)、“源托况3.4)、“源现件”(见15)、“贮存导管见&13)、“安全监拴装置”(就、"基础数据元”期20):b)更改了部分术语和定义:“丫射战探伤机”(见3.1,2008版的3.D、“源组件安全锁止装附”(见3.7.2008版的3.2)、“遥控装置”(见3.8,2008版的3.12)、“控制缆”(见3.9.2008版的3.4)、“控制缆导管”(见3.10,2008版的35、“屏蔽状态”(见117,2008版的3.13)、“工作状态”(见3.18,2008版的3.14):C)在环境适应性中增加了安全监控装置电源要求(见5.2):d)增加了安全Ki控装讯技术要求(见5.3);O在安全性能和安全实验中删除了时手推车的要求(见2008版的5.3.7和6.3.7);0在可靠性要求中增加了安全监控装置的可擢性(见5.5.5):g)增加了安全监控袋置试脸(见6.3):h)在可重性试验中增加了安全监控装置的可靠性(见6.5.5).本文件参考ISO3999:20044输射防护工业丫射线照相设备性能、设计和测试规起,£一致性程度为非等收.请注意本文件的某线内容可能涉及专利。木文件的发布机构不承担识别专利的货任。本文件由全国核仪器仪表标准化技术委员会(SACC30)提出并归口.木文件起草旗横:中国核动力研究设计院、中国同福股份有限公司、北京中科坤涧科技有限公司.本文件主要起草人:罗建刚、曹正华、张铁名、草章健.本文件及其所代侨文件的历次版本发布梢况为:1993年首次发布为GBT1405819933X)8年第一次修订:本次为第二次修订.1CT本文件规定了丫射线探伤机的产品分类、技术要求、成股方法、检验规则和标志、包装、运输及贮存等.本文件不规定Y射线探伤机测读系统要求.本文件适川于采川密封放射源发射的y射线进行工业射线照相的探伤机产品.本文件不适用于为特殊用途而设计的y射线探伤机,2提范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中.注H期的引川文件,仅该日期对应的版本适用于本文件:不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.GB19()危险货物包装标志GB.T5226.1机械电气安全机械电气设备第1部分:通用技术条件GB-T7408数据元和交换格式信息交换日期和时间表示法GB8993-1998核仪器环境条件与试验方法GB11806放射性物品安全运输规程GB-T12626.1湿法硬质纤维板笫1部分:定义和分类GB-T14056.1表面污染测定笫1部分:B发射体(EPmaXX).I5MeV)和。发射体GBT15479工业白动化仪衣绝缘电跳、绝缘强度技术要求和试验方法GB18871电离相射防护与辐射源安全基本标准3*wn下列术语和定义适用于本文件.3.1Yapparatusfor我ammaradiography用放射性同位素产生的丫射线检测试件内部缺陷的设符。注:包括-伸S容潺及其附件.3.2富封放射Ksesikdradioactivesource密封在包克内,或与某种材料紧密结合的放射性物质.注1:在合规f处”和正常磨损条件下,包克或结合材料足以婚质的密封性.海:以下制:为“密封源J33dURSiau1.atedsource与密封源结构相同但.不包含任何放时性勒质的源,托sourceho1.der施将密封源或模拟源直接包含在源容器内(I类设招)或固定在控制畿端部(11类设备)的固定器或连接装置.注:源托可以是源组件的一个主蝴或选分或能被拆除以便密封源的更换C3.5Uf1.件sourceaenb1.y连接或包含密财源或模拟源的一祖部件。注:若密封源不使用涮EH接连接在控制绿匕则控制纸及其连接的密封源为源组件;若斜I源既不包含在阳E里也不连接在控制缆上则密封源为原组件:若模物源连接控制峻上或包含在海阴!,则构成个阅U源组件.3.6源容Sexposurecontainer一个密封就屏蔽体,可使Y射线行拄制地输出.3.7Uf1.件安全止装sourceassemb1.ysafety1.ockingmechanism将源将件限定在屏蔽状态的机构.3.8remotecontro1.mechanism用于通过远距离操作将源组件从源容港移动到工作状套的装置,法包括旭i帆构、酒馈、掷殴导格?3.9控制域contro1.cab1.e通过温控装置将源机件送出和收回源容器的班索。3.10控制境导管con1.roabksheath在源容器与遥控装置之间.对控制缆进行导向,并提供物理性保护的软管,3.11光头exposurehmd用于将密时放射源定位于选定工作状态,井限制源组件伸出输源管的装置。3.12MKtfprojectionsheath用于源容器与曝光头之间,对源组件峥向的导管,3.13贮存9管reservesheath回收源iH件时,用于贮存控制缆的导管。3.14大额定值maximumrating丫射战探伤机采用某一特定放射性核素所允许的公大活度。3.15做定状态1.ockedposition源组件位于安全屏蔽位81.且被锁定时源容器的状态3.16安全1.1.ock保持和留除锁定状态的带钥址的机械装置.3.17屏蔽状杳shie1.dingposition密封源被完全屏蔽且被限制在海容器内时,源容器及源组件的状态.3.1«工作状态WOrkinXPOSition进行y射线照相时,源容器及源组件的状态.3.19安全监控要safetymonitoringdevice用于监测源加件或就容器周用剂瑜率以及地理位置的装置,并将周的剂量率及位置信息发送给后台记录。3.20基础Ifc据元basedatadc11H-nt通过定义、标识、表示和允许值等一系列属性描述的一个数据胞元.注:用于规范安全监控装置提供给高I瞬移动密封源在我监桎平台的数据类型,以及密封源定位信和H集的数据内容.4分类4.1 按博的可移动性分类Y射线探伤机按其就容器的可移动性可分为P、M和F三类。P类:便携式丫射战探伤机,源容器便于人工搬运且精量不超过50kg.M类:移动式丫射线探伤机,源容器借助适当的工具能容易移动.F类:固定式丫射战探伤机.源容潺固定安装或只能在某一特定区域内有限制移动.42按结构盘式分类Y射践探伤机按结构型式可分为T类、H类。I类:结构里式见图1.I类丫射线探伤机照相时,源现件不需要离开源容器.H类:结构型式见图2。H类Y时找探伤机照相时,源组件需通过遥控操作经输液管送到曝光头.GB/T1402023b1.标引序号说明:1激容器,2密时源1I91YttttSftattAf1.AIIB标引序明:1-海交装置,2贮存导诧3T*制缴导管I4解时处镜11:装照5源托:6源容器:7 密封源:8 -安全监控共置;9 输源散潸连接接头:10tt三?:H曝光头.n2Hm三ttmraaMB5技术量求5.1 州5.1.1 Y射线探伤机外衣面应光整'色泽均匀,不应有裂痕、镑蚀和变形等缺陶.5.1.2 y射我探伤机上文字和标记应清晰可见.5.1.3遥控装置控制导管及输源管等型料件应无起泡、起皮、开裂、变形等缺陷.5.2环境侬性5.2.1 WUE丫射陵探伤机应能在一oc'5o?的温度范国内正常工作.氏2.2Y射城探伤机应能在30%93%的相对湿度范用内正常工作.6.23"5 -2.3.1Y射战探伤机电动遥控奘置宜适用下列电源。a)额定电压: 单相交流:220V; 三相交流:380V: 电压波动范恸不超过额定电压的上10b)频率:50Ha频率误差±1Hz. .2.3.2安全监捽装置如内含可充电电池,宜符合以下要求:a)电池工作电池不超过直流24V:b)充电输入功率不超过60W.6 3安全监控装置应符合以下基本要求“a)每个安全赛控装置上有唯编码,口与设备一一对应,字体清晰,不易磨损.b)安全监控袋置含电源指示灯、运行指示灯.O安全监控装祝的天线部分无佥属遮挡.d)安全监控装置运行符合以下要求: 正常运行情况下,持续不低于24h: 设备待机状态下持续不低于72h: 当电池电及低于20%时,终端发出泮光提醒,并向系统发送低电愤提醒信息,5.3.2 wwatt>nNv安全监控奘置应能监测源容器周围剂Ia当麻率,当密封源可收异常时应发出报警信息.&&3定位,度安全监控装置应具疔地理位跣定位功能,以及时监测密封源的位置,其定位精度要求如下:a)基于位置服务(1.BS)的定位粕度应小于100Om;b)全球导航卫星系统(GNSS)的定位精度应小于3Qn.5.3.4 t三m5.3. 4.1安全监控装置的数据传输频次应符合以下要求:a)y射线探伤机在非静止状态或周围剂加当家率发生明显变化时,数据上传间隔不超过5min一次,该间隔时间终端或后台可设置:b)射线探伤机在静止状态且周围剂量当It率未发生明显变化时,数据上传间隔不超过24h-次,该间隔时间终端或后台可设置.5.3.4.2安全I监控装置传输的数据信息应至少包含以下内容:a)电池电量:b)定位经玮度;C)当前周阚剂St当量率值:d)密封源状态信思。安全监控装置宜使用主流的无线通信技术.例如:a)采用无线局域脚通信技术(Wi-E)连接:b)采用旅牙连接:O采用移动通信技术连接:d)采用133MHz无线技术连接:C)采用无线射版识别技术(RF1.D)连接.aMM7c基础数据元包括数据类型和数据内容.a)数据类型:取值方式应符合表1的要求,«1相取值方式故据英察英用代码取位方式字符型A1.p通过中个或多个中文文字.字
