停车场智能管理系统设计方案.docx

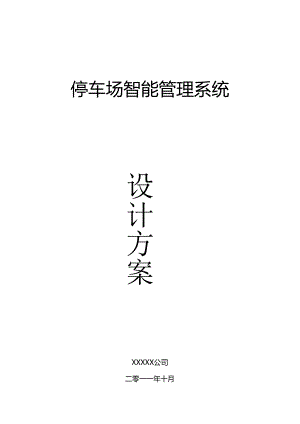

停车场智能管理系统设计方案XXXXX公司二零一一年十月书目一、.摘要12公司荷介2T*JKHIaBMMBMBaaMaaaaMBMaaBaaBaBMBMBMaaBMWBHBAaMaaaaMBMMBaaBMMBMBMBaaAaMBMaaaBMaaBaaBMMBaaBMwaMBMMaaaweMBAaBMMBaaBMMaaaBMMaaaBMMaa32,设计原则322设计依据规范3三,*attt3.1. 系统概述43.2. 系统效果图53.3. 系统拓扑图734系统功能描述83.4. 统参数83.6.入出场流程937系统运用的卡类说明IO四.生要设番功能特点及技材效4.1.出入11R制主机IO42自动道网134.3.停车场系统软件1443J.主界面./543.Z出入皆理界面.1643.3.发行拄片界面16434记求查询界面.17五、茂工方案一5.1. 指导思想185.2. 施1：历fit保证185.3. 施工部分18设备定位,18工程布鼓:布线一般分为明蚊和描绘两碑18警安岛制作,19设备安奘.19完工清理现场20工程验收205.4. 1.交付运用20大、培训支KA内容216.1.培训内容2162培训课程大纲2263培训资料22七.JRttK1.A报价23一、前言1.1 摘要：随着科技的进步和人类文明的发展，智能停车场管理系统在住宅小区、大厦、机关雎位的应用越来越普遍。而人们对停车场管理的要求也越来越高，智能化程度也越来越高，运用更加便利快她，也给人类的生活带来了便利和欢乐。不仅提高了现代人类的工作效率，也大大的节约了人力物力，降低了公司的运营成本，并使得整个管理系统平安牢靠。停车场管理系统将机械技术，电子计算机技术，自动限制技术和智能卡技术有机的结合起来,通过电脑管理，实现对车辆进出记录管理并能自动存储，以符核查。图像对比识别技术有效地防止车辆被换，被盗，车位管理有效的提高了停车场的利用率，收费系统能自动核算收费：有效的解决了管理中费用流失或乱收费现象的出现。停乍场管理系统包括车辆人员身份识别、车辆资料管理、车辆的出入状况、位置跟踪和收费管理等等。智能停车场的开发与探讨，对解决我国停车难的问题具有特别大的理论意义和好用价值。关键词：智能停车场管理系统：自动限制技术：平安牢靠：1.2 .公司简介二、设计原则1. 1.设计原则平安性原则停车场系统中的全部设备应符合中国或国际有关的平安标准，并可在部分恶劣环境卜运用，可实时监控和与其它系统联动功能，并充分保证运用者环境的平安性。2. 1.2好用性原则在产品的开发、生产上依据市场的实际须要进行，不单纯追求所谓先进而不好用的产品，系统应有良好的可学习性和操作性，使管理人倒只需经过简洁的培训即可正常操作运用。3. 1.3稳定性原则停车场管理系统般状况下24小时不间断地工作，系统的稳定性尤为重要。2.1.4可拓展性原则系统应满足用户不断的需求，可敏捷增减或更新各个子系统。在工程完工后，配置的变更也是可能和便利的。在软件上免费为相应的应用客户升级，同时可扩展为考勤、门禁、收费、通道管理、巡更等管理系统一卡通，并可和消防、报警系统联动。2.1.5易维护性原则在设计、生产上运用好的配件，使系统的故障率达到最低.系统出现故附时通过简洁的工具即可进行维护,在系统出现突然问题时，数据自动保存并能快速更原,同时可运用手动装置，保证通道的顺当开通。2.2. 设计依据规范中华人民共和国平安防范行业标准GA/T74-970建筑智能化系统工程设计管理哲行规定建设部民用建筑电气设计规范3(JGJ/T16-96)6智能建筑设计标准(DBJ08-4-97)G建筑和建筑群综合布线工程设计规范中国工程建设标准协会£中华人民共和国公共平安行业标准GA/T70-970火灾自动报警系统设计规范3国家计委三.系统设计3.1. 系统概述1 .本系统采纳远近距离相结合停车场系统，月卡或员宾用户采纳远距离，临时收费用户采纳近距离。当临时用户取卡后，系统干脆把入场信息写到卡片里面，出场读取卡片信息，系统自动计费，实现不联网，或脱离电脑自动缴费功能。2 .远距离读卡器，便利月租及贵宾用户通行，提升物业管理档次。3 .本系统可以同时兼容长，中，远读卡器，不论正常开闸，手动开闸系统均有记录“4 .本次所用软件为一卡通软件，兼容门禁和停车场，轻松实现一卡管理，维护便利.全部系统可以脱离电脑自动工作。5 .本停车场系统是以ZGF-T2停车场限制器为主要设备的标准车场限制系统，ZGF-T2停车场限制器是一款设计新奇、技术先进、性能稳定、基于RS485通讯方式的增加里出入口限制器。ZGF-T2可驱动道俐、限制出入口读卡验卡、车辆监测、自动发卡、吞卡、满位显示、金额显示、图像对比，脱机刷卡能抬杆。该限制器功能强大，是整个停车场系统的核心。配隹后台软件是基于TCP/IP协议、SERVER网络版软件，界面友好、功能强大，有效地解决人工收费中简洁发生的争吵、费用潦失、车辆被盗、服务效率低、管理形象差等问题.是现代交通、物业、安保管理的志向解决产品.3.2.系统效果图系统拓扑图1号岗亭2号岗亭如图所示：1 .本次举荐的ZGF-T2停车场系统由管理计算机、485通讯接口、视频接口、出/入口限制机（含卡片读写系统、主限制器、显示屏、出卡机、语音系统、机箱）、臼动道闸、车辆检测器、发行器、停车场系统管理软件（含软件狗）、摄像机、视频捕获卡、聚光射灯、红绿灯系统等设备组成。2 .系统可以依据您的需求增加对讲系统、剩余车位显示屏、收费显示屏等，全部模块化设计无需将设省运回原厂，现场更改即可。3 .系统采纳“底层485总线、后端TCP/IP”的通讯模式，增加交换机、多模收发器等网络设备，系统规模可以很简洁的扩展/收缩。4 .假如您的停车场须要增加出入口，形成一个大的停车场系统，只须要增加网络设备和终端设备即可，无需更改原有设备。* 系统采纳IC卡和ID卡* 系统具有脱机运行功能，由于采纳了工业限制处理器，限制机本身具有对卡的读写功能。* 系统卡类可分为月租卡、时租卡，可对进出车辆划分为月卡车辆、临时车辆等各种收费管理模式.可对各种车辆类型（大型车、中型车、小型车）进行不同收费管理.* 系统具有图像对比功能，车辆入场时将图像进行拍摄，出场时人工对比后确认开闸。* 硬件设备包括中文高清楚度1.ED显示屏、语音提示功能，对系统操作进行人性化提示。* 一车一卡等多种模式设置，系统可实现有车读卡（地感）功能。* 道间监控功能：可对道闸的开启、关闭状态进行限制。并可软件限制道侧的开、落。道闸具有车过落闸、防砸车爱护功能。* 具有安防功能，紧急状况下，可锁定道闸，实现车队或安防功能要求。* 临时车辆采纳自动发卡功能。3.5.系统参数* 电源：工业标准电源，C220V,50HZ* 通讯接口：RS485* 黑名单（下我）容量：100OO条* 支持机号：256* 车场嵌套：可设理大车场嵌套小车场功能* 扩展输入输出：工业标准，可实现其它标准I/O要求* 满位显示：1.ED显示屏具有满位提示功能，车位满，可禁止车辆入场* 收费标准：多种收费模式，自动设置、加我即可，便利用户运用* 车辆类型设置：可选择人口预置车类和车牌号码，也可出口选择车辆类型收费3.6.入出场流程系统流程图1的人易过1、固定或长期用户：月卡（授权时间内运用）2、临时用户：临时卡（入场时必需有车压地感线圈，才能在票箱上取卡，系统严格限制一车一卡，出场时交回卡，自动计贽，人工收费）3、贵宾：贵宾卡（享受特权，满时也可以进出，无须交费）4、操作卡：保安员用确认放行（临时收费，确定无误后刷卡放行四.主要设备功能特点及技术参数4.1. 出入口限制主机A隈制机箱，密封设计，防雨、防尘，表面采纳室外粉喷涂处理，抗腐蚀、耐老化,而板上部和卜部采纳喷砂工艺处理，美观大方，适合室外环境运用，正常状况卜十年不捷色。大按钮设计，便利用户运用，旋转开门方式便利检修及维护。详见卜.图，（三色可选）龙更育读写系统技术参数工作频率：13.56MHZ通讯速率：9600KBOUd读写距离：8-10CM读写时间：1.2ms工作温度：-20C85*C外形尺寸：ISO标准卡85.6x54x0.80/厚卡/异形卡封装材料：PYC、BS、PET、PETG、0.13mm铜纹封装工艺：超声波自动植线/自动碰焊执行标准：ISO14443,ISO10536典型应用：企业/校内一卡通、公交储值卡、高速马路收费、停车场、小区管理等中英文侑息显示屏读卡或取卡中英文1.ED显示，安装在出入口限制机的jE面，智能卡读写器的上方，以汉字形式显示停车时间、收费金额、卡上余额、卡的有效期等等，若系统不予入g场或出场，则显示相关缘由，明白直观。在空闸时显示时间日期、欢迎用语、或其他系统相关提示信息。特点参数：1 .采纳露天超育亮1.ED发光管，白天显示明白：2 .显示屏点阵尺寸为40mm*200tnm:3 .采纳超载规模集成电路和高性能单片机，系统稳定，升级便利：4 .中英文滚动显示，内容丰富：5 .防雨式设计，确保全天候牢靠;运行；6 .外观设计新奇，系统分级运行且不影响系统整体性能；A主限制Q采纳32位单片机,双路存储器,桀成度及牢靠性极高，功能全面，接口丰富，全部接口均采纳抗雷击设计。具缶联机脱机自动切换、语音提示收费等停车场功能。标准版限制器具省1.ED显示屏、车位引导屏、份额屏、自动道闲、微型车辆检测器、发卡机、补光灯及两级CAN总线等接口。满位灯箱、低温加热、红绿灯等接口，卡片容量16000张。适应卡类：IC、EM卡工作环境温度：一0C+65C电源：220VAC±10%,50Hz»图像采集量像头，采纳专用照车牌摄像机，运用13,SONYS1.PERHADI1.CCD及先进的数字信号处理技术（DSP）,水平辨别率高达600TV1.；最低照度:0.0011.UX/F1.2；信噪比大于50dB；自动增益，自动白平衡：RS485远程限制：视频/直流驱动自动光网接口。丽提示，与中英文电子显示屏功能配套，以语音的形式同步进行提示，指导用户科学运用停车场。向车主报告缴费金额及人性化语言（如“欢迎光临”、“一路顺风”）等，提高系统收缴贽透亮度。对讲不及（可选项），工作人员通过对讲系统提示、指导用户运用停车场，用户也可询问有关状况，便利两者之间的刚好联系。注：选配功能均以集成方式制作，提高整性能及外观一样性。自动发卡机外来车辆按出卡按钮，自动出卡，读卡，取卡开闸，60S未取卡后自动回收。1、适用手：各类停车场系统人口发卡机、各类卡式票自动发令系统2、额定功率：电压DC24V电流1.8A（最大）3、卡片材料：纸质卡片或聚陆卡片4、卡片尺寸：卡长：76-86mm卡宽：53-5
