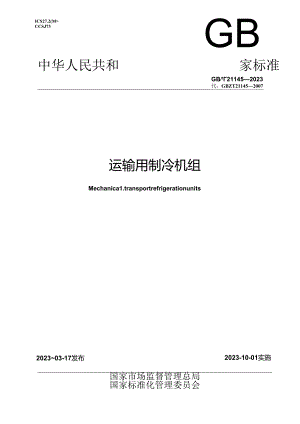

ICS27.2(M>CCSJ73GB中华人民共和家标准GB211452023代，GBZT211452007运输用制冷机组Mechanica1.transportrefrigerationunits202303-17发布2023-10-01实施国家市场监督管理总局国家标准化管理委员会目次前言IISzffiI2规范性引用文件13术语和定义I4型式和基本参数25技术要求46试聆方法67检蕤规则98标志、包装'运输和贮存10附录A（规范性）制冷量试验方法12附录B（规范性）振动试验方法21本文件按照GB,T1.1-20204标i化工作导则第1部分：标准化文件的结构和起草规则的规定起草,本文件代昔GB/T21145-20074运输用制冷机狙3,（JBT21145-2007相比.除结岗调整和编辑性改动外，主要技术变化如卜：a）埒加了适用范国（见第1章）;b）增加了“制冷量”“Hi缩机驱动功率”“辅件耗电功率”和“总物入功率”的定义（螟3-36）：c）更改了独立式和非独立式分类方式（见4.1.%2007年版的4.4）：d）增加了冷藏型、冷冻冷薄型的分类方式（见4.1.6）：O增加了机组的基本参数和鞭号的规定（见4.2、4.3）：11更改了运输用制冷机组的工况参数条件，针对机组的适用抽僮范围分别给出了机组的名义工况条件（见42.3,2007年板的6.1.2）;g）煽加了启动运行、最大鱼荷连续运行的技术要求和试脸方法（见5.6.6、5.6.7,6.3.6和6.3.7）;h）增加了电驱动机祖的性能系数要求（见5.6.ID;i）更改了机组电气强度试5金（见6.3.11,2007年版的6.3.8.1）：j）增加了采用可燃性制冷剂的要求（见&D:k）更改了华温区机组的制冷信试蛤方法，增加了多温区机组的制冷M：试骁方法（见附录A,2007年版的附录AXI）更改了机祖进行相关试蛤时，试验工况参数的读数允差要求（见附录A的表A.1.2OO7年侬的6.1.3的表3）：m）更改了振动测试方法（见附录B.2（）O7年版的附录B）,请注意本文件的某些内容可能涉及专利，本文件的发布机何不承担识别专利的诙任.本文件由中国机械工业联合会提出.本文件I1.I全国冷冻空调设招标准化技术委员会（SAaTC238）归口.本文件起草单位：郑州凯再运输制冷设备有限公司、合肥通用机械研咒院有限公司、特灵空调系统（中国）有限公司、上海开利运尬冷气设备有限公司、珠海格力电器股份有限公司、丹怫斯（天津）有限公司、中国标准化研究院、清华大学、合肥通用机ItI产品检浏院有限公司、合H网用环境控制技术有限或ff:公司.本文件主要起草人：吴俊嵯、袁荣轶、郭军伟、价也也、张秀平.吴育军、川健、林爱革、安金改、沙尧尔、石文星、周俊海、冯仁君、刘檄匕谢沔绥、宋攻峰、商允m、曹髭、耨地、梁平、衰旭东、董安乐、陆良宇.木文件于2007年首次发布，本次为第一次修订.运输用制冷机组1本文件规定了运输用制冷机加（以下简称”机加”）的型式和基本参数、技术要求、试验方法、检脸规则、标志、包装、j端和贮存等.本文件适用于汽车、列车用,以发动机驱动或电力（电动机）驱动的运输用制冷机组.2规范性型用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中,注H期的引用文件，仅该I期时应的版本适用于本文件；不注口期的引用文件，其最新版本（包括所有的修单）适用丁本文件.GB,T191包装储运图示标志GBT1771色漆和清漆耐中性盐雾性能的测定GB28942008安全标志及其使用导则GB4706.1-2005家用和类似用途电器的安全第1部分：通用要求GB4706.32-2012家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB5226.1机械电气安全机械电气设备第1部分：通用技术条件GB5296.1消费品使用说明第1部分：总则GBT5773容积式制冷剂压缗机性能试脸方法GBT6388运输包装收发货标志GBJT9237制冷系统及热泵安全与环境要求GBT133（）6标牌GB.T20651.1往汉式内燃机安全第1部分：压燃式发动机JB.T4330-1999利冷和空调设备噪声的测定JB/T7249制冷与空调设备术谱3 *Sff1.JB门,7249界定的以及下列术讲和定义适川于本文件.3.1运输用制冷SUf1.mechanica1.transportrefrigeraticnunits一种用以运输途中货物的温度控制的机械式制冷系统.注：主要包括IE缩机、动力装置、风冷冷凝翻1件、然发函I件、iW冷管1及电气、控制系嫡，3.2Ca1.criBBter由绝热性能较好的壁板留成，通过测量平衡内部温度和外部环境温度所需的热依.来测定制冷设备制冷收的试抬装置.&内瞰时有加热、通风31度测墙设备.制冷量refrige11itingcapacity在规定的制冷能力试验条件下，机祖从时闭的冷藏空内移出的热Ift1注：单位为瓦a3.4压绻机驱动功率compressorpower在规定的制冷能力试验条件下，驱动压缩机所消髭的功率.注：单位为瓦（Wb3.5辅件耗电功率acce>M）r>e1.ectricpower在规定的制冷能力试验条件下，除压缩机外，8僮1其他电气设备所消耗的功率。注：单位为瓦（W）,3.6总入功率tota1.e1.ectricpower在规定的制冷能力试验条件下，机组压缩HUjI动功率与辅件耗电功率之和。注：单位为WWk3.7性能系数c（M11cientofperformanceCOP在规定的制冷能力膜条件卜，机加制冷量与总输入功率之比。注：的位为瓦每瓦（w,W）.4 S<W*M4.1 岷1.1.1 8因I按冷凝涔安装位词分为；a）前置式：机组的冷凝器组件安装在冷藏室的前面：m底置式：机组的冷凝器组件安装在冷版室的底部：O顶附式：机组的冷凝器组件安装在冷藏室的顶部，1.1.2 机组按结构型式分为：a）整体式：b）分体式。1.1.3 机组按驱动方式分为：a）发动机JJK动型：b）电力（电机）驱动型.1.4机组按是否使用车辆动力驱动分为：a）独立式：8因I使用独立的第动动力,不使用车辆动力：m非独立大：使用车辆的动力驱动.4.1.5 机组按巡度控制分为：a）单海区机组：机姐只对削体内的单个空间进行温度控制：b）多沿区机组：机组时厢体内多个相互隔黑的空间进行不同温度的控制，4.1 .6机组按冷磁室的ifi度范惕可分为：a）冷藏型：车辆的冷藏室中保持一儿OC或更商温度：b）冷冻冷藏型：乍辆的冷微空中可保持一40C以下温度，4.2 *M4.2.1 时于电力（电机）飘动型机组，其电源按额定电压220V单相或380V/460V三相交流电，额定频率为501.1.,60Hz.成直流相关供电电源。对于发动机驱动型机组，若采用车我12V电源为机址辅件供电，辅件用电动机的用电压应为13.5V103V：若采用车由24V电源为机班辅件供电,辅件用电动机的端电压应为27V±0.3V.4.2.2 机组应在制造商设计的最低、最高环境温度范围内正常工作：若制造商没有标示机组的最低、最高工作温度范围，机组应能在一25P'49X:环境温度范围内正常工作.4.2.3 机细的工况参数按以卜规定：a）单溟区机组的工况参数见表1：b）多涉区机组的各温区工况参数由制造商自行确定.«1邀丽峰"ua的工况*试验条件机祖类型蒸发器网风空气状态冷扭戕进口空气状态干球温度r相对温陵RH产球温度tKH名义M冷工况<n030一冷冻冷里0-20疑人色荷连续运行工况冷藏型21S498冷冻冷魂不白功运行工况冷谶型3838冷生冷荣型低温运行工况冷藏型-4-20b冷说冷催军29b除a?工猊冷藏型030泗冷冰冷就臬-20机以名义工况黑试时.发动机胆动型独立式机制优技制地篮推存的任绵机岛找选忸士50r11ini!itf:发动机整动中非也立式机组应拉（2KD±5"1.n进行；电力（电机）出动R机纲双掖堵牌上的额定电田和续期造行.若M造倦标示了mH1.的工作范IM按MiiiniS计的公跖对度，b若JW造源怀示了机纲的工作抬国.按IMjJi而设计的益任湍强.<3»机组型号的娘制可由制造商自行确定.5tt*B*61 TW求H团应符合木文件的规定，并按经规定程序批准的图样和技术文件使用户与制造商的林议）制电62 W部件及W料要求521机组所有零、部件和材料应分别符合各有关标准的规定，滴足使用性能要求并保证安全。5.22机组的电气系统应具有电机短路、过枝、缺相等保护以及高压、低压、逆和保护等必要的保护功能或器件，5.2.3 机组的电器元件选择及安装应符公GB5226.1的要求，5.2.4 机组用电线电缆的外数绝缘层应采用用燃、低烟、无卤51材料。电线电缆的栽流量应满足使用要求.5 .2.5机组涂袋件表面不应有明显的气泡、流痕、漏涂、底漆外露、皱纹和损伤.所用油漆应通过GBT1771中规定的耐中性盐雪性能的试验。6 3结构要求5.3.1 机组的排水结构应可靠,在运行中凝结水和雨水不应灌漏到府内，机组出风口不应喷雾带水.5328团蒸发涔山风1.1.如装有风门装品其调节阀动作应灵敏、可靠。&4装5.3.2 M皿的制冷系统各部件在装配前应保持清洁、干燥，5.3.3 机组内各管路、部件应定位牢固，确保在运行中不发生摩擦、撞击。各部件的电气线路、电气设备以及控制元器件的安装布置应安全、牢固、整齐电气线路应采取防护措施,防止摩擦和鼠咬.5.5安全要求&&1机雌±性能5.5.1.1 机组制冷系统的安全要求应符合GBfr9237的规定.5.5.1.2 机组使用发动机动时，发动机的安全要求应符合GB，T20651.1的规定.5.5.1.3 IJ团应有防止运行参数（如温度、压力等）超过规定范围的安全保护措施或器件,保护器件设置应符合设计要求并灵敏可考，5.5.1.4机组的设计应保证在安装和使用时具有可靠的稳定外机组应有足翎的机械强度,其结构应确保彳涮正常运行时，零部件应不受损坏，紧固件无松动，性能符合要求“5.5.1.5机组应在明显位置设四永久性安全标识（如接地标识、警告标识等）。&a2电气安全性能&&21绝缘应能承受电气慢度试蛤&1min内，应无击穿和闪络，&&22机俎应有可攀的接地装置,其接地电阻应不超过01Q.5.6性回求&ai三m独立式机组制冷系统和才：独立机组部件的制冷剂泄漏就应不大于Mg/a.&&2端机殂应能正常运转、安全保护装祝应灵敏可靠，各控制元器件的动作应正用.，所为检测项目应符合设计要求.&&3M>S机组的实测制冷殳应不小于名义制冷附的95%.机组的实测总猿人功率应不大于名义输入功率的110%。&&5ftaxst机犯在低温工况卜应能正常运行，机拆出风不应有冰店或水滴吹出，51&6JB动运行机组在后动运行试脸的修个过程应能正常运行。5.6.7负福。运行机组在最大负荷连续运行试验的整个过程应能正常运行。&a8RMI换热器的霜层
