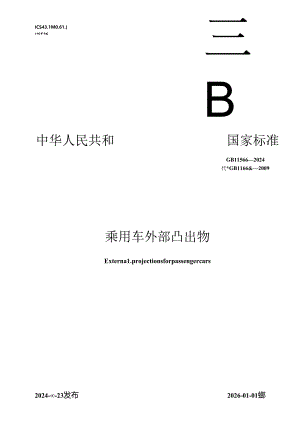

ICS43.1M0.61.)(S26三B中华人民共和国家标准GB115662024代*GB1166&2009乘用车外部凸出物Externa1.projectionsforpassengercars2024-23发布2026-01-01螂国家市场监督管理总局国家标准化管理委员会发布目次前吉III1范困I2规范性引用文件I3术语和定义14T«求25特殊要求3677同一型式判定108标准的实施IOSa本文件按照Girr1.1-20204标准化工作导则笫1部分：标准化文件的结构和起草规则3的规定起草，本文件代替GB11566-2009£乘用车外部凸出物3,与GB115662009相比，除结构调整和编辑性改动外,主要技术变化如下：更改了“范国”（见第1章）;一一删除了术语“车辆型式”及其定义（见2009年版的3.1）;增加了术语”前罩盖”及其定义（见3D；_更改了术语“外衣面”的定义（见3.2.2009年版的3.2）:增加了术语“保险杠”“保险杠躅孟件”及其定义（见&10、3.11）：增加了术语“瞌控摄像机-监觇甥-录像设“监视镜”及其定义（见）.12'3.13）：更改了适用本文件的车辆外表面的零件范用（见42,2009年版的4.D; -更改了风窗刮水器的技术要求（见5.4,2009年版的5.4）: 增加了保险杠用萩件的技术要求（见5.5.，。； 增加了赛机货和股控拱像机-监觇器-录像设得的技术要求（见5.19）;一一增加了同一型式判定（见第7章）; 增加了标准的实施（见第8章）.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的击任.本文件由中华人民共和国工业和信息化部提出并归口。本文件于1989年首次发布，1995年第一次怪仃，2009年第二次修i，本次为第一次修订.I1.1.乘用车外部凸出物1a本文件规定了MI类车辆外部凸出物的一般要求、特殊要求及其试脸方法.本文件适用于M1.类车辆。本文件不适用于外部间接视野装式和牵引装置.2加范住引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中,注H期的引用文件，仅该H期对应的版本适用于本文件：不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GB15084-2022机动车辆间接视野装置性能和安装要求GB150K9机动车辆及挂车分类3术港和定义GB,T15089界定的以及卜列术语和定义适用于本文件“3.1ItJmtfronthood风窗玻璃前方的动力总成舱盖和/或行李怆部.3.2xtama1.surface车辆外部的可见去面。击包揄稣氤行湘冰车门、翼做钙、照明初雌S*阿赖心嬲等.33Mctftf1.oor1.ine用半角为30的圆锥体，沿一满载车辆的外衣面可接触的描低位置连续接触，被接触点所形成的几何轨迹.注1：回推体m询超崎.以酢方便为原则,椎1班上.程轴与水平而垂西注2：确定底绅r.不考虑起重湍支承点、排气管!蚌轮的因索.4洸上的姗狗欧可假物厕平后所形成的趣册t表面，花确定彳部聊府屁蝴,需考虑保詹杠。对某一具体车型,锥体接触点可能在保险杠的端头或在保险杠下面的车身板件上。如果同时有两个或两个以上的接触点，取至Rfii的接触点来确定底线.3.4S角半径radiusofCurVatUre以接近零件的圆形的圆弧半径。3.5满皱车辆1.adenvehic1.e装载至呆人允许总质量的车辆.注：如果4涮装备有泄气、液加或空气&挂装置，阚栽荷变化的自动粉定装置，按制造商规定正常僚条件卜的城秘烟兄装轨3.6车MtAk边:extremeouteredge对于车辆两偏.与车辆的丫平面平行且与车辆两侧呆外边缘相切的两平面：对于车辆葩/后箍.与车辆X平面平行I1.与车辆前/后披外边缘相切的垂直横向平向.注：在A定彳辆岐外边纨时,不考虑以下凸出物：一轮胎与地面接触部分及轮后气门骑；在陀泡匕拗僦眼-f>三WJ:一奥阀f1.示的、前颇加HMr及驻车灯：一袋在乍辆前/后删据杆上的零件：余引装湿用即气管.3.7凸出物尺寸thdiamsicnofthprojection车辆外衣面上装配的零件凸出物的尺寸.3车JHK件*定线thenomina1.1.ineofaPaneI按6.2.2的方法，川区位为100mm的球体对某一零件表面测电时，通过用初与城后位置的两球心的连淡.3.9天fitaeria1.为了发射和/或接收电磁信号所使用的装5s.3.10保险杠bumper车辆前临或后部较低的外部构件。注：包括在车辆发生低速正面触或后部磋撞时WH户车辆的所有结构及附件.3.11保险杠矍盖件bumpercover保哙杠非刚性外表面。3.12机*1.ftKM_4Hk设备survei1.1.ancecamcra-monit<>r-rccordinRdevice安装在车辆内俄或外部的掇像机和监视瑞或录像装置,用于观察除GB15084现定外的视野或监视车辆内部或用懵的安全.注：d咆括GB)5(W2022中312定义的摄像机-监视器系统，3.13监视-survei1.1.ancemirror安装在车辆内怖或外部的视t,用于观察车辆补充视野.【来源GB150842022,3.514Ta求4 .1处于停止及行航状态下的车辆均应符合4.2%6的要求，除非第5章有明确要求。4.2 在东辆满栽,车门、车窗及各种入I的散板均处于关闭状态时,下列位于车辆外表面的零件适用于本文件：-不高于地面2m的零件；不低于底线的明T：一一能被直径为100mm的球体所触及的零件。4.3 车辆外衣面不应有任何朝外的尖锐零件，以及由于其形状、尺寸、朝向、硬度等在碰撞事故中可能增加剂伤、撞伤的危险性或加重被撞者伤势的朝外的凸出物.4.4 车辆外表而不应有可能刮到行人、的自行车或摩托车等人员的朝外零件.4.5 车辆外表面凸出零件的If1.I角半径不应小于2.5mm,注I：本条不适K1.于凸出外面不超过1.5nm的零件以及凸出外棚ij1.5nm以K5nm以下但朝外的部分昆曲潮的号件，“2木条不适于格栅上固定元件或活动元件（包括进出风道【】的零件以及散热涔草）问的何旗宽度小于401.11n的情况.4.6 车辆外表面凸出零件的材料硬度不超过邵氏硬度60HA时，圆角半径准许小于2.5mm,5 m*&1装饰件5.1.1对凸出支承面超过IOmm的装饰件，在平行于其安装面的平面内，从任方向对装饰件凸出的最高点施加100N的外力时，该装饰件应能收缩到支承面之内、脱落或与曲变形。在施加100N的力时，应使用直径不大于50mm的平端压头.装饰件缩进、脱落或弯曲之后，菊余的部分凸出高度不应大于10nun.这也凸出件在任何情况卜均应符合4.3的要求。如果装饰件安装在一个基板上，则认为基板阑于装饰件,而不用于支承面,裕榭上的装饰件不适用于本条，但应符合第4章的要求.5.1.2车辆外衣面上的保护装饰条或防护件不受51.1的限制，但应可靠地固定在车辆上。5.2 W1.UT5 .2.1当前照灯装有凸出的遮光板及灯圈时，遮光板及灯圈相而于前照灯配光梭外表面的凸出高度不应超出30Iim且圆角半径不应小于2.5irnu注：木条不适川H及在车身板件内I财国在车身板件中J前照灯.6 .2.2可收缩式前照灯无论处于工作位置还是收缩位置都应符合5.2的要求.5.3 格播5.3.1 当间网宽度小于40mm且大于25mm时.圆的半径不应小于Imm;当间隙宽度不大于25mm时，IH角半径不应小于0.5mm.5.3.2 形成格桥间隙的好个元件的前然与他玷的接合处应圆滑.5.4 风畲刮水»5. 4.1风窗刮水器处于停放位置时，应符合5.4.2和5.4.3的要求.6. 4.2风窗制水器的转轴（见图I中1）应带有保护罩（见图1中2,其圆角半径应符合4.5的要求，其端部面积不应小于15OmnR如是H1.形盖，在寓最高凸出点不大于6.5mm处81量时，应有150mm»的最小投影面枳，后前刮水器和前照灯刮水器也应符合此要求，支挂件（前部和主支掠件，见图1中3、4的圆丽半径应符合4.5的要求.7. 4.3刮水零利片（见图1中7）、刮片支承件（见图1中6）、剧支撑件（见图1中53支撑件前部与主支拨件间的功能性校依（见图1中8）.主副支撑件接合处（见图1中9）,准许不满足4.5的要求,但不应有尖角或刃口.标引序号说明：1刮水器转轴：2保护罩：3支撑件前制：I主支掠件：5J支拣件：6刮片支承件：7水;M片：8功能性较链：9一,主副支撑件接合处.K1风刮水示意网5.5 W6O1.5.5.1保险杠两谕应向车辆外表而弯曲.以减少别伤的危险.注：如果隰J杆足欣入式的.或和乍身结构形成体的.或却密欣阖糊向内中曲但不ft缄百径为100m的球体所蝴!.并且保险杠嫡部他匝的乍身衣面之间的J1.速不超过20.m1.则认为符合要求.5.5.2如果车辆外轮牖线与前或后保险杠的曲线的垂面投影相用合，在距车辆前向（对于后保险杠是后向）的车辆外轮麻线内fM20mm.和车辆外轮麻线及其与车辆垂直纵向对林平而成15°夹角的两垂直平面相切的法践围成的区域（见图2）内,所有点组成的刚性衣面的回用半径不应小于5mm.其他侍况下不应小于2.5mrn注r本条不适M于凸出高度小于5mm的网处m勺局部型牛或M谕杠上的犍嵌件（尤其是前瞰洗涤器的连接流及助城和保险杆覆差件.5.5.3凸出高度小于5mm的保险杠的同怖零件或保险杠上的镯放件（尤其是前照灯洗涤器的连接第及啖嘴）朝外的部分应掰滑，凸出高度小于1.5mm的零件除外,5.5.1保险杠覆施件应符合第4章的要求。S2保险杠刚性表面的角半径不小于5mm区域示图S6M、f94HI.g、MOSiMamHMMi5.6.1 车门、行李箱羡、前罩i的手柄、校就、按钮以及油箱盅等各种盆板应满足以下要求：a）车门或行李箱盅手柄的凸出高度不超过40mm;b）5.6.1.a）中未提及的零件的凸出1.度不超过30mm.5.6.2 旋转式眦门手柄符合下列任一条.a）如手柄与车门表面平行旋转,手柄的自由端应朝向后方且向车门板弯曲并安置在保护套内或嵌在凹植中.b）对不与车门去而平行、任意方向向外转动的手柄，在关闭位置时，手柄的白由战应朝后或朝下井安置在一个保护套内或嵌在凹槽中，c）不符合5.6.2b）要求的（M门手柄应符合以下要求：D手柄有一个独立的回位机构：2）如回位机构损坏,手柄凸出车辆表面不超过151111:3）在打开位置，符合4.5的要求；4）手柄端部的表面枳在离最外凸出点不大于6.5mm处测量时，不小于150mmJ&7较、«5.7.1车轮、车轮螺瑶、轮毂罩盖及车轮袋饰罩等零件的外衣面不受4.5的限制.5.7.2在超过轮辆外平面的车轮、车轮螺母、轮毅罩盖及车轮装饰军等零件上不应有任何尖锐的凸出物，不准许使用蝶形螺母，5.7.3当车辆直线行驶时，位于车轮旋转轴水平面以上的车轮零件（轮胎除外）,不应凸出外表面在水平面上的垂直投影
