DG_TJ 08-2420-2023 大空间建筑铝合金结构防火技术标准（正式版）.docx

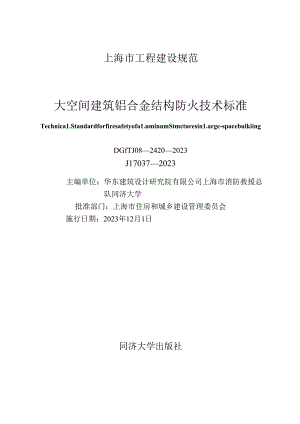

上海市工程建设规范大空间建筑铝合金结构防火技术标准Technica1.Standardforfiresafetyofa1.uminumStmcturesin1.arge-spacebuikiingDGfTJ0824202023J170372023主编单位：华东建筑设计研究院有限公司上海市消防救援总队同济大学批准部门：上海市住房和城乡建设管理委员会施行日期：2023年12月1日同济大学出版社上海市住房和城乡建设管理委员会文件沪建标定(2023)249号上海市住房和城乡建设管理委员会关于批准大空间建筑铝合金结构防火技术标准为上海市工程建设规范的通知各有关单位：由华东建筑设计研究院有限公司、上海市消防救援总队和同济大学主编的大空间建筑铝合金结构防火技术标准，经我委审核，现批准为上海市工程建设规范，统一-编号为DG/TJ0824202023,自2023年12月1日起实施。本标准由上海市住房和城乡建设管理委员会负责管理，华东建筑设计研究院有限公司负责解释。上海市住房和城乡建设管理委员会2023年5月22日本标准根据上海市住房和城乡建设管理委员会关于印发<2020年上海市工程建设规范、建筑标准设计编制计划的通知（沪建标定（2019）752号）的要求，由华东建筑设计研究院有限公司、上海市消防救援总队、同济大学会同有关单位共同联合编制而成。本标准共10章，主要内容包括：总则；术语与符号；基本规定；材料特性；温度计算；构件与节点抗火承载力验算；结构整体耐火验算；防火保护措施；施工与验收；维护与保养。各单位及相关人员在执行本标准过程中，如有意见和建议，请反馈至上海市住房和城乡建设管理委员会（地址：上海市大沽路100号;邮编：200003;E-mai1.:shjsbzg1.）,华东建筑设计研究院有限公司（地址：上海市石门二路258号；邮编：200041;E-mai1.:jch_CUi163.Con）,上海市建筑建材业市场管理总站（地址：上海市小木桥路683号；邮编：200032;E-mai1.:ShgCbZ）,以供今后修订时参考。主编单位：华东建筑设计研究院有限公司上海市消防S报总队同济大学参编单位：上海通正铝结构建设科技有限公司上海建筑设计研窕院有限公司应急管理部四川消防研究所上海建工集团股份有限公司上海建筑空间结构工程技术研究中心上海建科铝合金结构工程研究院主要起草人：崔家春杨波欧阳元文王平山赵晨尹建罗晓群赵华亮贾水钟徐自然冷友伟主要审查人：丁洁民杨联萍姜文伟陈务军张其林李亚明郭小农蒋首超王薇张泽江高振锋寿炜炜颜明强李志强谈凤婕杨凯王朔巫燕贞曹晴烽邱丽秋刘小蔚李向民楼国彪马哲上海市建筑建材业市场管理总站Contents1 Genera1.provisions12 Termsandsymbo1.s22.1 Terms22.2 Symbo1.s33 Basicrequirements83.1 Genera1.requirements83.2 Fireprotectiondesign84 Materia1.properties114.1 A1.uminuma1.1.oy114.2 Fireproofmateria1.s135 Temperatureca1.cu1.ation145.1 Temperature-timecurvesoffire145.2 Therma1.ana1.ysisofa1.uminuma1.1.oymemberexposedtofire156 Fireresistancedesignofmembersandjoints226.1 Axia1.forcedmembers226.2 F1.exura1.members246.3 Eccentrictension/compressionmembers266.4 Gusse1.joints287 Fireresistancedesignofa1.uminuma1.1.oystructures307.1 Genera1.requirements307.2 1.oadandfirecases307.3 Ana1.ysismode1.307.4 Resu1.tseva1.uation3138 Fireprotectionmeasures328.1 Genera1.requirements328.2 Fireprotection329 Acceptanceofconstructionqua1.ityoffireprotection359.1 Genera1.requirements359.2 Firepr（x）fmateria1.senteringintoconstructionsite369.3 Fireprotectionengineering379.4 Acceptanceconstructionqua1.ityoffireprotection3910 Repairandmaintenanceoffireprotection4110.1 Genera1.requirements4110.2 Repairandmaintenanceoffireprotectionmateria1.s41AppendixACa1.cu1.ationofout-of-pknebendingstiffnessofcurvedreticu1.atedshe1.1.fora1.uminumgussetjointsunderhightemperatures42Appendix B Qua1.ityacceptancerecordOfinspection1.otoffire-protectionfora1.uminumstructures45Appendix C Qua1.ityacceptancerecordofitemprojectoffire-protectionfora1.uminumstructures48Exp1.anationofwordinginthisstandard491.istofquotedstandards50Exp1.anationofprovisions51i.o.i为规范大空间建筑铝合金结构的应用，减少火灾危害，保护人身与财产安全，做到安全适用、经济合理、技术先进，制定本标准。1. 0.2本标准适用于本市民用大空间建筑铝合金结构防火工程的设计、施工、验收与维护。1.0.3大空间建筑铝合金结构防火工程的设计、施工、验收与维护，除应符合本标准外，尚应符合国家、行业和本市现行有关标准的规定。2术语与符号2. 1术语2.1.1 大空间建筑1.arge-spacebui1.ding本标准中指室内净高不小于8m、独立空间地（楼）面面积不小于500in2的建筑。2.1.2 大空间建筑铝合金结构a1.uminumstructurein1.arge-spacebui1.ding本标准中指应用于大空间建筑的承重铝合金结构。2.1.3 标准火灾升温曲线temperature-timecurveforstandardfire在标准火灾试验中，试验炉内的空气平均温度随火灾持续时间变化的关系曲线。2.1.4 大空间火灾升温曲线temperature-timecurveforIarge-spaccfire在大空间内发生火灾时，相对于火源中心的某一位置处烟气温度与火灾持续时间的关系曲线。2.1.5 火灾荷载fire1.oad建筑空间内可燃物的多少。一般用单位楼面面积上的可燃物释热量总和表示，有时也用单位楼面面积上的可燃物数量按总释热量等效成标准木材的质量表示。2.1.6 截面形状系数sectionfactor铝合金构件的受火表面积与其相应的体积之比。2.1.7 等效热阻equiva1.enttherma1.resistance在特定试验条件下测得的表征防火保护材料阻抗传热能力的物理量。2.1.8 耐火承载极限状态fire1.imitstate结构或构件受火灾作用达到不能承受外部作用或不适于继续承载的变形的状态。3. 2符号2. 2.1材料性能Ca1.铝合金的比热容；Ca1.,r一T°C下的铝合金材料比热容；Ci防火保护材料的比热容；Er高温下铝合金的弹性模量；f常温下铝合金名义屈服强度设计值；fo.2常温下铝合金的名义屈服强度；fo.2T高温下铝合金的名义屈服强度；fb粘结强度；fr高温下铝合金强度设计值；K-综合传热系数；R防火保护层的等效热阻；er高温下铝合金的应变；a铝合金的热传导系数；i防火保护层的等效热传导系数；V铝合金材料的泊松比；Pa1.铝合金材料的密度；Pi防火保护材料的密度；or高温下铝合金的应力。2.2.2 作用、效应与抗力Fmax最大拉伸荷载；N高温下构件的轴力设计值;NEx,TTC下理想轴压构件的绕X轴失稳的欧拉荷载；NEy,rC下理想轴压构件的绕y轴失稳的欧拉荷载；M受弯构件的临界港矩；Mx高温下最不利截面处绕X轴弯矩设计值；My高温下最不利截面处绕y轴方矩设计值；SGk-按永久荷载标准值计算的荷载效应值；Sm荷载（作用）效应组合设计值；SQk一按楼面或屋面活荷载标准值计算的荷载效应值；STk一按火灾下结构的温度变化标准值计算的作用效应值；Swk一按风荷载标准值计算的荷载效应值；VcnT一VC下铝合金板式节点的屈曲破坏承载力；Vu,r-ToC下铝合金板式节点的块状拉剪破坏承载力；Vu常温下铝合金板式节点的块状拉剪破坏承载力；Yor-结构重要性系数；YG一一永久荷载分项系数；cr,T一节点板屈曲破坏承载力高温影响系数；u,TTC下节点板块状拉剪破坏承载力高温影响系数；f楼面或屋面活荷载的频遇值系数；4楼面或屋面活荷载的准永久值系数；v风荷载的频遇值系数。2.2.3 几何参数A构件的毛截面面积；An最不利截面的净截面面积：Wen面有效净截面模量；Wenx一绕X轴的有效净截面模量；Wcny一绕y轴的有效净截面模量；Wex截面绕强轴的抗弯模量；Wey截面绕弱轴的抗弯模量；Wex一在弯矩作用平面内对较大受压纤维的有效截面模量;V单位长度构件的体积。2.2.4 时间、温度t时间；ta火灾持续时间；T构件温度；Ta铝合金构件的温度；Ta1.o初始时刻铝合金构件截面的最高平均温度；T1平均火焰温度；Tg一一t时刻热烟气的平均温度；Tgo火灾前室内环境的温度；Tmax火源中心距地面垂直距离为Z处的最高空气升温；T(x,z,t)对应于t时,刻，与火源中心水平距离为X、与地面垂直距离为Z处的空气温度；t一时间步长；Ta一铝合金构件的温升。2.2.5 2.5其他耐火计算相关参数a,b火源辐射面的长度和宽度；Ac粘结面积：d防火保护层的厚度；D火源等效直径；F单位长度构件的受火表面积；F/V无防火铝合金构件的截面形状系数；Fi/V有防火保护铝合金构件的截面形状系数；F1有防火保护铝合金构件单位长
