DG_TJ 08-2416-2023 城市轨道交通钢弹簧浮置板轨道施工质量验收标准（正式版）.docx

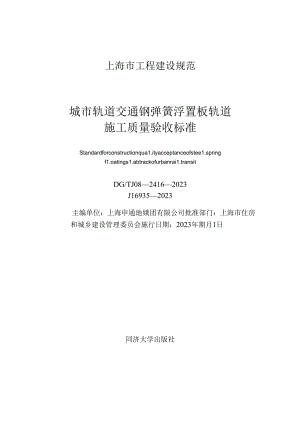

上海市工程建设规范城市轨道交通钢弹簧浮置板轨道施工质量验收标准Standardforconstructionqua1.ityacceptanceofstee1.springf1.oatings1.abtrackofurbanrai1.transitDG/TJ0824162023J169352023主编单位：上海申通地娥团有限公司批准部门：上海市住房和城乡建设管理委员会施行日期：2023年期月1日同济大学出版社上海市住房和城乡建设管理委员会文件沪建标定为）228号上海市住房和城乡建设管理委员会关于批准城市轨道交通钢弹簧浮置板轨道施工质量验收标准为上海市工程建设规范的通知各有关单位：由上海申通地铁集团有限公司主编的城市轨道交通钢弹簧浮置板轨道施工质量验收标准，经我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ0824162023,S2023年11月1日起实施。本标准由上海市住房和城乡建设管理委员会负责管理，上海申通地铁集团有限公司负责解释。上海市住房和城乡建设管理委员会2023年5月9日根据上海市住房和城乡建设管理委员会关于印发2020年上海市工程建设规范编制计戈»的通知（沪建标定（2019）752号）的要求，标准编制组经广泛调查研究，认真总结上海及国内其他城市钢弹簧浮置板轨道工程实践经验，并参照国内外相关标准和规范，在广泛征求意见的基础上，制定本标准。本标准的主要内容有：总则；术语：基本规定；原材料和部件进场；钢弹簧浮置板轨道施工；综合质量评定；附录。各单位及相关人员在执行本标准过程中，如有意见和建议，请反馈至上海市交通委员会（地址：上海市世博村路300号1号楼：邮编：200125:E-mai1.Zshjtbiaozhun（三）,上海申通地铁集团有限公司技术中心（地址：上海市桂林路909号1号楼；邮编：201103）,上海市建筑建材业市场管理总站（地址：上海市小木桥路683号：邮编：200032;E-mai1.:ShgCbZ）,以供今后修订时参考。主编单位：上海申通地铁集团有限公司参编单位：上海市土木工程学会上海市隧道工程轨道交通设计研究院中铁上海设计院集团有限公司中铁工程设计咨询集团有限公司上海工程技术大学中铁三局集团有限公司隔而固（青岛）振动控制有限公司安境迩（上海）科技有限公司道尔道科技股份有限公司主要起草人：于宁刘加华王秀志董国宪段桂平邢海灵瞿锋平轶陆静曲铭周建军吴俊左杰郑玄东王安斌欧阳飞飞王建立曾向荣史正洪刘扬刘富单涛涛杨传坤张超焦丽莉李俊玺张斌王超姚建伟何永春沈杰王欣怡王思韬黄盖先刘伟徐天捷主要审查人：罗雁云练松良王冠庆章新权范洪顺夏旭峰周世军上海市建筑建材业市场管理总站1总则12术语23基本定43.1 一般规定43.2 质量验收单元的划分63.3 质量验收要求83.4 质量验收程序和组织94原材料和部件进场104.1 一般规定104.2 钢筋和混凝土114.3 预制浮置板114.4 隔振器及主要部件145钢弹簧浮置板轨道施工175.1 一般规定175.2 工程测量175.3 基底铺设185.4 预制钢弹簧浮置板道床225.5 现浇钢弹簧浮置板道床245.6 隔振器安装与钢弹簧浮置板道床顶升295.7 附属部件安装316综合质量评定336.1 资料核查336.2 实体质量和主要功能核查336.3 观感质量346.4安全及减振性能检测35附录A预制浮置板制造及检验技术要求36附录B钢弹簧隔振器及附属部件制作及检验技术要求.48附录C附录D附录E附录F钢弹簧浮置板轨道减振降噪效果和结构动力性能测量方法隐蔽工程和重要工序影像资料留存要求质量验收记录表预制浮置板质量检查表本标准用词说明.引用标准名录条文说明61676974798081Contents1 Genera1.provisionsI2 Terms23 Basicrequirements43.1 Genera1.stipu1.ations43.2 Divisionofconstructionqua1.ityacceptanceunits63.3 Requirementsofconstructionqua1.ityacceptance3.4 Procedureandorganizationofconstructionqua1.ityacceptance94 Siteinspectionofrawmateria1.sandcomponents4.1 Genera1.stipu1.ationsIO4.2 Stee1.barsandconcrete114.3 Prefabricatedf1.oatings1.ab114.4 Iso1.atorandmaincomponents145 Constructionofstee1.springf1.oatings1.abtrack175.1 Genera1.stipu1.ations175.2 Surveyofproject175.3 1.ayingofbasement185.4 Constructionofprefabricatedstee1.springs1.abtrack225.5 Constructionofcast-in-p1.acestee1.springs1.abtrack245.6 Insia1.1.ationofvibrationiso1.atorandjackingupoff1.oatings1.abtrack295.7 Insta1.1.ationofaccessorycomponents316 Comprehensivequa1.ityassessment336.1 Checkingupondocuments336.2 Checkingupontrackentityqua1.ityandmainfunction336.3 Appearancequa1.ity346.4 TestofSafetyanddampingperformance35AppendixATechnica1.requirementsforfabricationandinspectionofprefabricatedf1.oatings1.ab36AppendixBTechnica1.requirementsforfabricationandinspectionofstee1.iso1.ator<ndothercomponents18AppendixCMeasurementmethodfordynamicanddampingperformanceofstee1.springf1.oatings1.abtrack61AppendixDRequirementsforimagedataretentionofconcea1.edworksandinx)rtantprocesses67AppendixEQua1.ityacceptanccrecord69AppendixFQua1.itycheck1.istofprefabricatedf1.oatings1.ab74Exp1.anationofwordinginthisstandard791.istofquotedstandards80Exp1.anationofprovisions81.o.1为加强上海城市轨道交通钢弹簧浮置板轨道工程质量管理，规范和统一钢弹簧浮置板轨道施工验收标准，确保钢弹簧浮置板轨道的施工质量和系统性能，制定本标准。1.0.2本标准适用于本市城市轨道交通新建线路、改建线路及运营线路更新改造工程钢弹簧浮置板轨道的施工质量验收。1.0.3本市城市轨道交通钢弹簧浮置板轨道施工除应符合本标准的规定外，尚应符合国家、行业和本市现行有关标准的规定。2.0.1钢弹簧浮置板轨道stee1.springf1.oatings1.abtrack预制或现浇的钢筋混凝土结构道床板通过钢弹簧隔振器与轨道基础弹性隔离后形成的质量-弹簧-阻尼系统，与钢轨、扣件等组成的减振型轨道结构。2.0.2浮置板f1.oatings1.ab组成钢弹簧浮置板轨道的钢筋混凝土道床板，通过钢弹簧隔振器与轨道基础弹性隔离，板与周边结构脱开。2.0.3基底base支承钢弹簧隔振器的基础，般采用钢筋混凝土或高强砂浆材料制成。2.0.4钢弹簧隔振器stee1.springiso1.ator隔离浮置板振动的弹性阻尼单元为隔振器，采用钢弹簧提供弹性的隔振器为钢弹簧隔振器，通常包括外套筒、内套筒、调平垫片、锁紧装置等。2.0.5隔振器外套筒meta1.housing埋置在浮置板道床内，将浮置板自重及列车荷载传递到内套筒的金属部件。2.0.6隔振器内套筒springhousing由钢弹簧、阻尼材料和金属连接部件等组成，是隔振器的主要部件2.0.7调平垫片adjustingsheet用J：调整浮置板高度的部件，其形状和尺寸与隔振器内、外套筒匹配。2.0.8锁紧装置IoCkingsystem由锁紧螺栓和安全板组成，将隔振器内、外套筒可靠连接，确保其良好的整体工作性能。2.0.9限位器restrainer安装在隔振器外套筒中心位置F基底混凝土内的设备或装置，起到定位隔振器和限制水平方向位移的作用。2.0.10剪力较sheardowe1.设置于相邻浮置板间，用于约束板端垂向和横向差动的部件。2.0.11密封条sea1.band用于密封浮置板之间、两侧与其他结构的间隙，防止杂物进入浮置板底的部件。2.0.12顶升jackingup利用专用工具将道床板抬升并使隔振器处于工作状态的过程。2.0.13观察筒checkingshaft埋置于浮置板内形成检查孔的部件，用于观察排水沟、道床底部状况及疏通水沟。2.0.14刚度过渡段transitionsectionoftrackstiffness为降低浮置板轨道与相邻其他轨道型式间的刚度变化率，在浮置板w三端s的冈磁段。2.0.15排水过渡段transitionsectionoftrackdrainage为保证排水顺畅，在浮置板轨道上游和下游设置的不同道床形式水沟之间的衔接过渡地段。3基本规定3.1 一般规定3.1.1 钢弹簧浮置板轨道结构在具有足够强度和稳定性的同时，应具有良好的瞰降噪效果，能保证列车长期安全、快速、平稳、脩境影响回亍。3.1.2 钢弹簧浮置板轨道系统性能应确保在寿命周期内，列车通过时传到隧道壁的Z振级与相邻或近似工况普通整体道床相比不低12dB,隧道壁的垂向振动加速度级不应高于68dB,地面垂向振动加速度级不应高于65dBo3.1.3 1.3钢弹簧浮置板轨道的原材料和部件进场、各部件施工和安装验收及浮置板道床的施工质量评定等应符合本标准的规定。3.1.4 钢弹簧浮置板轨道的钢轨、扣件、轨道几何尺寸、无缝线路、轨道附属等方面的验收应
