DG_TJ 08-2242-2023 民用建筑外窗应用技术标准（正式版）.docx

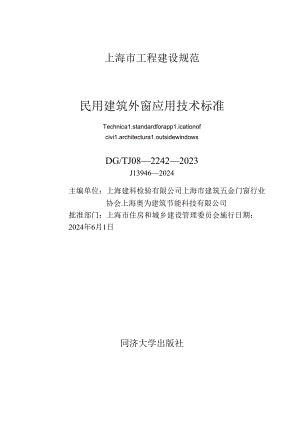

上海市工程建设规范民用建筑外窗应用技术标准Technica1.standardforapp1.icationofcivi1.architectura1.outsidewindowsDG/TJ0822422023J139462024主编单位：上海建科检验有限公司上海市建筑五金门窗行业协会上海奥为建筑节能科技有限公司批准部门：上海市住房和城乡建设管理委员会施行日期：2024年6月1日同济大学出版社上海市住房和城乡建设管理委员会文件沪建标定（2023）706号上海市住房和城乡建设管理委员会关于批准民用建筑外窗应用技术标准为上海市工程建设规范的通知各有关单位：由上海建科检验有限公司、上海市建筑五金门窗行业协会、上海奥为建筑节能科技有限公司主编的民用建筑外窗应用技术标准，经我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ0822422023,自2024年6月1口起实施。原民用建筑外窗应用技术规程DG/TJ0822422017同时废止。本标准由上海市住房和城乡建设管理委员会负责管理，上海建科检验有限公司负责解释。上海市住房和城乡建设管理委员会2023年12月29日根据上海市住房和城乡建设管理委员会关于印发2022年上海市工程建设规范、建筑标准设计编制计划的通知（沪建标定（2021）829号）要求，本标准由上海建科检验有限公司、上海市建筑五金门窗行业协会、上海奥为建筑节能科技有限公司会同相关单位，在民用建筑外窗应用技术规程DGJ0822422017的基础上修订而成。本标准的主要内容有：总则；术语；基本规定；材料及性能；设计；施工与安装；检测；验收。本标准修订的主要技术内容包括：1 .扩大了标准适用范围。2 .增加了成品窗、落地窗术语定义。3 .优化提高建筑外窗性能要求。4 .增加附框安装及相关要求。5 .完善外窗产品设计、施工安装、检测和验收等相关内容。各单位及相关人员在执行本标准过程中，如有意见和建议，请反馈至上海市住房和城乡建设管理委员会（地址：上海市大沽路100号;邮编:200003;E-mai1.:shjsbzg1.）,上海建科检验有限公司（地址：上海市申旺路519号；邮编：201108;EFai1:xuqin1.008）,上海市建筑建材业市场管理总站（地址:上海市小木桥路683号；邮编：200032;E-mai1.:ShgCb7）,以供今后修订时参考。主编单位：上海建科检验有限公司上海市建筑五金门窗行业协会上海奥为建筑节能科技有限公司参编单位：上海市建设工程安全质量监督总站华东建筑设计研究总院广东坚朗五金制品股份有限公司泰诺风保泰（苏州）隔热材料有限公司上海平安门窗有限公司上海国仕门窗幕墙有限公司上海锦澄实业有限公司正兴建设集团股份有限公司上海三叶塑钢营造有限公司上海旭博建筑装饰工程有限公司上海建筑设计研究院有限公司上海高昕节能科技有限公司上海德意达门窗有限公司浙江研和新材料股份有限公司上海开捷门窗幕墙工程有限公司上海中铭建设发展有限公司参加单位：旭格国际建材（北京）有限公司上海集韧新材料科技有限公司上海克络蒂材料科技发展有限公司恩信格国际贸易（上海）有限公司山东迪西尼中空百叶玻璃有限公司主要起草人：徐勤钱经纬朱立成王荣荣苏莹莹唐雅芳陈峻陆家明龚文福梁珍贵王家启曾超吴慈平徐劲松闫万福狄峡王金洁王红生张倍良张海陈国东许家友孙生根孙德岩刘雄李中皓卫浩文李祥主要审查人：施伯年车学娅曹建民王磊魏文炳陈贤敏孙琦上海市建筑建材业市场管理总站1总则12术语23基本规定34材料及性能51.1 1型材51.2 玻璃81.3 五金配件及紧固件101.4 密封材料101.5 其他材料111.6 性能要求125设计135.1 一般规定135.2 外窗结构设计145.3 外窗产品构造设计156施工与安装186.1 一般规定186.2 安装和控制要求196.3 清理和成品保护226.4 施工安全227检测247.1 一般规定247.2 进场复验247.3 现场检测247.4 其他检测258验收268.1 一般规定268.2 主控项目278.3 一般项目28附录A外窗防坠落检测方法30本标准用词说明32引用标准名录33标准上一版编制单位及人员信息36条文说明37Contents1 Genera1.provisions12 Terms23 Basicrequirements34 Materia1.sandperformance54.1 Section54.2 G1.azing84.3 Hardwareandfasteners104.4 Sea1.ingmateria1.s104.5 Othermateria1.s114.6 Performanceresistance125 Design135.1 Genera1.requirements135.2 Exteriorwindowstructura1.design145.3 Exteriorwindowdetai1.ingdesign156 Insta1.1.ationandconstruction186.1 Genera1.requirements186.2 Insta1.1.ationandcontro1.requirements196.3 C1.earanceandfinishedproductsprotection226.4 Constructionsafety227 Testing247.1 Genera1.requirements247.2 Producttesting247.3 Fie1.dtesting247.4 Othertesting258 Acceptancecheckofprojects268.1 Genera1.requirements268.2 Mainitems278.3 Genera1.items28AppendixAFa1.1.preventiondetectionmethod30Exp1.anationofwordinginthisstandard321.istofquotedstandards33Standard-settingunitsandpersonne1.ofthepreviousversion36Exp1.anationofprovisions37.o.为保证民用建筑外窗的质量，做到技术先进、经济合理、安全可靠、节能襁，制定本标准。1.0.2本标准适用于新建、改建、扩建工程的民用建筑外窗（含阳台门）的设计、施工安装、检测和验收。1.0.3民用建筑外窗除应符合本标准外，尚应符合国家、行业和本市现行有关标准的规定。2.0.1成品窗finishedwindows通过整体的系统设计，固定选材（型材、五金配件、密封材料、玻璃、附件等），形成相应的技术文件，按照技术文件由工厂标准化生产制作、检测、安装、使用维护，并达到设定性能指标的外窗。2.0.2主型材majorprofi1.e组成外窗框、扇杆件系统的基本框架，并装配开启窗或玻璃、辅型材、附件的外窗框、扇梃型材和组合外窗拼橙框型材。2.0.3辅型材supp1.ementa1.profi1.e窗框、扇杆件系统中，镶嵌或固定于主型材杆件上，起到传力或某种功能作用的附加型材。2.0.4落地窗combinedfrenchwindows安装在一个楼层层高的楼板之间或楼板和屋顶之间土建洞口内，直接坐落在楼（地）面上的建筑外窗。2.0.5型材截面主要受力部位major1.oad-bearingpartsofprofi1.esection外窗型材横截面中承受垂直和水平方向荷载作用的腹板、翼缘及固定其他杆件、零配件的连接受力部位。2.0.6附框appcndcntframe预埋或预先安装在外窗洞口中，用于固定外窗的杆件系统。2.0.7拼樟用Icombinationtransomandmu1.1.ion连接两个单体窗框的材料。3基本规定3.0.1建筑外窗应选用成品窗，成品窗面积不宜超过3裙。对特殊形式或单模窗面积超过3nA确需现场拼装的外窗，其材料和安装方式均应与备案时的要求一致。3.0.2成品窗应提供其设计、材料、加工制作、检测、安装、验收、使用维护等完整的技术资料°3.0.3门窗型材规格的选用应根据洞口跨度尺寸和受力情况合理配置，且不应低广表3.0.3的要求。表3.0.3门窗型材配置要求材类型开启方并、铝合金型材塑料型材聚氨酯蜜材木型材平开门窗75系列及以上70系列及以上70系列及以上70系列及以上推拉门窗140系列及以上120系列及以上120系列及以上140系列及以上3.0.4铝合金外窗应采用聚酰胺隔热条或聚氨酯隔热胶，同一根穿条式隔热铝合金型材的隔热条总截面高度不应小于34nun,浇注式隔热铝合金型材应采用双注胶组合形式，单个注胶槽截面宽度不应小于17mm,当采用新型隔热材料时，应进行专项论证。H聚酰胺隔热条截面高度图3.0.4-1聚酰胺隔热条截面尺寸示意图W-聚氨酯隔热胶单个注胶槽截面宽度图3.0.4-2聚双酯隔热胶截面尺寸示意图3.0.5七层及以上民用建筑不应采用外平开窗。六层及以下民用建筑采用外平开窗时，应采取有效的防窗扇脱落措施。外窗开启扇应满足表3.0.5的要求。表3.0.5外窗开启扇的要求开启方式开启扇垂成(kg)扇宽(mm)扇高(mm)外开上悬窗10012001-100外平开窗506001200内平开窗、内平开下悬窗8090016003.0.6居住建筑的居住空间外窗不宜采用推拉窗。当厨房、卫生间以及楼梯间采用推拉窗时，应有防止从室外侧拆卸的装置和防窗扇脱落措施。超高层建筑严禁使用推拉窗。3.0.7建筑外窗安装应采用附框安装工艺。4材料及性能4.1型材4.1.1铝合金型材的选用应符合下列规定：1外窗用铝合金型材的基材应符合现行国家标准铝合金建筑型材第1部分：基材GB/T5237.1的规定，有装配关系的门窗主型材基材壁厚公称尺寸允许偏差应按超高精级要求控制；外窗主型材主要受力部位基材壁厚公称尺寸不应小于1.8mm,阳台门主型材和组合窗拼橙杆件主要受力部位基材壁厚公称尺寸不应小于2.2mmo2当铝合金型材为主要受力杆件的铝木复合门窗时，铝合金型材主型材基材壁厚（附件功能槽口处的翅壁壁厚除外）公称尺寸在阳台门中不应小于2.2mm,在外窗中不应小于1.8mm;当木型材为主要受力杆件的铝木复合门窗时，铝合金型材基材壁厚公称尺寸不应小于1.4mmo3铝木复合窗的铝合金型材与木材间宜采用卡件连接，连接卡件宜采用尼龙66或ABS等材料，卡件之间安装间距不应大于200mm。铝型材与木型材复合后应牢固可靠，型材应平整，不应松动或翘曲。4铝合金型材表面涂层的质量应符合现行国家标准铝及铝合金阳极氧化膜与有机聚合物膜第3部分：有机聚合物涂膜GB/T8013.3的规定，其中涂层压痕硬度不应小于80,干、湿、沸水附着性要求应为
