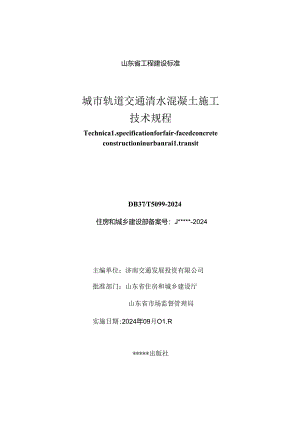

山东省工程建设标准城市轨道交通清水混凝土施工技术规程Technica1.specificationforfair-facedconcreteconstructioninurbanrai1.transitDB37T5099-2024住房和城乡建设部备案号：J*-2024主编单位：济南交通发展投资有限公司批准部门：山东省住房和城乡建设厅山东省市场监督管理局实施日期;2024年09月O1.R*出版社2024年济南山东省住房和城乡建设厅山东省市场监督管理局关于批准发布智慧工地建设技术标准等5项山东省工程建设标准的公告鲁建标字(2024)7号各市住房城乡建设局、市场监管局，各有关单位：智慧工地建设技术标准建筑工程机械拆除安全管理标准城市轨道交通桥墩预制拼装技术规程城市轨道交通清水混凝土施工技术规程城市轨道交通预应力混凝土预制U型梁施工技术规程等5项山东省工程建设标准，业经审定通过，批准为山东省工程建设标准，现予以发布，自2024年9月1日起施行。原城市轨道交通桥墩预制拼装技术规程DB37/T5100-2017、城市轨道交通清水混凝土施工技术规程DB37/T5099-2017.城市轨道交通预制简支U型梁施工技术规程DB37/T5098-2017同时废止。以上标准由山东省住房和城乡建设厅负责管理，由主编单位负责具体技术内容的解释。附件：山东省工程建设标准发布名单山东省住房和城乡建设厅山东省市场监督管理局2024年7月12日酎件山东省工程建设标准发布名单序号标准名称标准编号主编单位1智Si工地建设技术标准DB37/T5287-2024山东省建设工程质量安全中心清华大学2建筑工程机械拆除安全管理标准DB37/T5288-2024山东建筑大学山东：箭建设工程股份有限公司3城市轨道交通桥墩预制拼装技术规程DB37/T5100-2024济南交通发展投资有限公司4城市轨道交通清水混凝土施工技术规程DB37/T5099-2024济南交通发展投资有限公司5城市轨道交通值应力混凝土预制U型梁施工技术规程DB37/T50982024济南交通发展投资有限公司根据山东省住房和城乡建设厅、山东省市场监督管理局关丁印发2022年第二批山东省工程建设标准制修订计划的通知B（鲁建标字（2022）M号）要求，编制组不断总结实践经验，吸取有关国内、国际先进技术，并在广泛征求意见基础上，参考国内外有关规范，对山东省工程建设标准£城市轨道交通清水混凝十.施工技术规程DB37/T5099-2017进行修订.本规程主要包括：总则、术语、基本规定、工程设计、施工准备、模板工程、钢筋工程、混凝十.工程、后张法预应力工程、混凝土表面处理、成品保护及历量检验等内容.本规程修订的主要技术内容是：1.调整了京节顺序。2 .修改补充了术语。对“对拉螺栓孔眼”定义进一步明确。3 .增加了地下工程清水混凝土的有关技术要求。4 .修改r清水混凝土原材料的技术指标.进一步明确水泥、砂、粉煤灰等原材料的技术要求.5 .增加了清水混凝土模板的技术要求。本规程由山东省住房和城乡建设厅负货管理，由济南交通发展投资有限公司负责具体内容的解解。本规程在执行过程中，如发现需要修改和补充之处，请将有关的意见和建议反馈给济南轨道交通集团有限公司（地址：济南市历下区解放东路5号济南轨道交通大厦，邮编250101,联系电话：0531-59998814,jnjtgs2019）,以供今后修订时参考。生编单位：济南交通发展投资有限公司参编单位：北京交通大学中建八局第二建设有限公司北京城建设计发展集团股份有限公司中交第三公路工程局有限公司工程总承包分公司济南轨道交通臾团有限公司济南市交通工程质量与安全中心兆丰工程各询有限公司主要起草人员：潘军路林海刘瑞琪解庆贺刘伟卢伟晓姚非龚娟张慧芳王治国闵凡文纪方周立民曹峰刘颖张书香李罡罗绪昌胡永利刘彪韩帅杨振宇孙徒城肖传晶王永一李圣岩赵建彪李泉荃刘永涛主要审杳人员：文望审嵇张刘甲荣李虚进周广强徐常泽尚勇李磊磊杨荣泉IBN2术语2341.ftM44建筑设计44.2结构设计45ItXM55.1 技术准法55.2 材料准备55.3 样板76MT«S5.4 板设计86.2 模板制作、运输与购收96.3 脱模剂96.4 模板安装106.5 模板拆除107»®现2XSX±ZW138.1 混凝土配合比138.2 混凝土制备与运输148.3 混凝土浇筑1584混凝土养护15Mm工168.6 4MHitE169应力工槿IS1。湖田B1.选现19hMMW02011.1 模板成品保护2011.2 钢筋成品保护2011.3 混凝土成品保护20IZMttIft2212.1 模板工程2212.2 钢筋工程2412.3 混凝土工程27本29引用目录30W：条文说明31ContentsIGenera1.provisionsI2 Terms23 Basicrequirements34 Engineeringdesign44.1 Architectura1.design44.2 Stmciura1.design45 Constructionpreparation55.1 Technica1.preparation55.2 Materia1.preparation55.3 Samp1.es76 Formworkengineering86.1 Formworkdesign86.2 Formworkfabrication,transportation,andacceptance96.3 Re1.easeagents96.4 Fonnworkinsta1.1.ationIO6.5 Formworkdismant1.ing107 Reinforcementengineering128 Concreteengineering138.1 ConcreteMixDesign138.2 ConcretePreparaiionandTransportation)48.3 ConcretePouring158.4 C>ncretcCuring158.5 ConstructionDuringRainySeason168.6 ConstructionDuringWinter169 Post-tensionedprestressedengineering1810 Concretesurfacetreatment!1911 FinishedPrOdUCUiPr>1.ectk>n2011.1 FinishedProdUeISPrOteCtionOfYbrmworic2011.2 FinishedPnxIUCtSprotectionofnjinforcenent2011.3 Finishedproductsprotectionofconcrete2012 Qua1.ityInspection2212.1 Fonnworkengineering2212.2 Reinforcementengineering2412.3 Concreteengineering27Exp1.anationofwording291.istofquotedstandards30Addition:Exp1.anationofProvisions>311总则1.0.1为了指导城市轨道交通清水混凝土施工，做到安全适用、经济合理、技术先进、确保施匚质量和安全，统一验收标准，制定本规程。1.0.2本规程适用于山东省城市轨道交通工程清水混凝上的设计、施工与质敢验收。1.0.3城市轨道交通工程清水混凝上设计、施工与质款验收，除应符合本规程规定外，尚应符合现行国家及山东省有关标准的规定,2.0.1清水混凝土fair-facedconcre(e同饰面清水混凝土，指表面颜色基本一致，由有规律的对拉螺栓孔眼、明健、禅S1.假眼等组合形成的，以自然质感为饰面效果的混凝土。2QZJi水混凝土模板fair-facedconcretefonw>rk按照清水混凝土技术要求进行设计制作的模板，表面平整、光洁，几何尺寸准确，拼健严密，满足清水混凝土质量要求。2.0.3对打.螺栓孔眼eyc1.ciofticrod按照设计要求，将对拉螺桎孔进行封堵处理后,形成的规则排列,满足清水混凝土饰面效果的印迹。2.0.4明继ViSib1.ejOint凹入混凝土表面的风格条或装饰线。2.05禅缝Pane1.jOin1.模板表面拼缝在混凝土表面留下的细小痕迹。2.0.6堵头bu1.khead模板内侧对拉螺栓套管两端的定位、成孔配件。2.0.7假眼artificia1.eye1.et在没有对拉螺杆的位置.放置堵头或接头而形成的有饰面效果的孔眼。3.0.1设计单位应于设计文件中明确城市轨道交通工程清水混凝土的使用范闱和质量要求。3.0.2清水混凝土结构应满足所处环境的耐久性要求，应进行全过程施工质量控制,保持材料和施工工艺的一致性“3.0.3有防水和人防等要求的清水混凝土构件，应采取防裂、防渗、防污染及密闭等措施，其措施不得影响混凝土饰面效果。304清水混凝土施工前应编制专项施工方案，施工前应做样板，4工程设计1 .1建筑设计1.1.1 建筑设计应明确清水混凝土的应用范围，清水混凝土构件尺寸宜标准化和模数化。1.1.2 应绘制清水混凝土构件详图,并应明确明缝、禅缝、对拉螺栓孔眼等形状、位置和尺寸.1.1.3 清水混凝土的施1：缝宜与明缝的位置一致。1.1.4 对于影响清水混凝土饰面效果的关键或重要部位,应出具预留预埋专顼设计文件。1.1.5 地下工程采用清水混凝土时，应加强防水技术措施，减少渗漏对表面观感的影响。4 .2结构设计4.1.1 清水混凝上的强度等级应符合下列规定：1清水混凝土结构强度等级不宜低rc3o；2相邻清水混凝土的强度等级宜一致.422清水混凝土保护层厚度应由设计确定：设计无要求时，最外层钢筋保护层厚度应符合现行国家及山东省有关标准的规定.4.2.3 当采用预应力混凝土时，应考虑预应力锚具封锚方式对外观的影响。5.3样板53.1 典型、关键、复杂构件应现场制作清水混凝土实体样板,经建设、设计、监理和施工等单位确认其观感脑量、施工工艺、节点构造符合要求后，作为指导后续施工的依据。53.2 2为检验混凝土配合比、模板体系和施工工艺，施工单位应编制样板施工方案，经监理单位审批后实施。7应严格控制清水混凝土预留洞口模板尺寸及位置，模板应固定牢花、接缝严密：8对拉螺栓可选用三节型、推型、通丝型，选用通丝型对拉螺栓时，应做好拆模后对拉螺栓孔的封堵。1.1.6 对拉螺栓排布应避让预应力筋或成孔管道：有防水要求的地下结构应采用有止水构造的对拉螺栓
