DB23_T 3810—2024 城镇供水管网漏损数字化监测与控制规程.docx

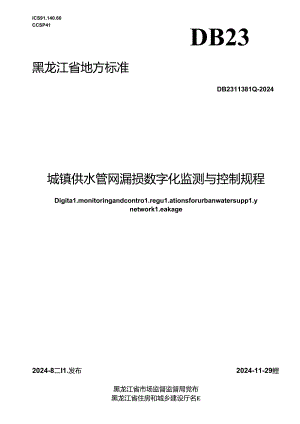

ICS91.140.60CCSP41DB23黑龙江省地方标准DB2311381Q-2024城镇供水管网漏损数字化监测与控制规程Digita1.monitoringandcontro1.regu1.ationsforurbanwatersupp1.ynetwork1.eakage2024-8二I1.发布2024-11-29鲤黑龙江省市场监督监督局党布黑龙江省住房和城乡建设厅名E目次前言III范围I2规范性引用文件13术语和定义14符号35基本规定46漏报控制46.1 一般规定46.2 分区管埋56.3 压力调控56.4 计量损失及其他损失控制56.5 漏损检测技术66.6 检测和检测设符67供水管网数字化监测77.）一般规定77.2 数据采集与传输77.3 数据监测及处理88漏报成效分析98.1 一般规定98.2 漏损水房分析98.3 评定指标计算IO8.4评定标准12Pf1.录A（资料性）一、二级分区计量器具基础信息台账13附录B（资料性）一、F分区计1.；戕；！及井室检现记东登记表14Ff1.录C（资料性）安、描、换水表通知单16附录D（资料性）一、：级分区计M器具校准记录劈记表17本文件按照GB,T1.1-2020标准化工作导则第1钝分：标准化文件的结构和起草规则3的规定起草.谙注意本文件的某些内容可能涉及6利.木文件的发布机构不承担识别专利的看任.本文件由黑龙江省住房和城乡建设厅提出并归口.本文件主要起草单位：哈尔滨水务发展建设集团盯限公司、哈尔滨工业大学本文件起草单位：齐齐哈尔水务集团有限公司、牡丹江龙江环保供水有限公司、佳木蜥龙江环保供水有限公司、大庆市水务集团有限公司、伊柞市自家水有限公司、州西市供水有限公司、七台河市供排水有限责任公司、绥化巾自来水有限贵任公司，思龙江建筑职业技术学院、哈尔滨市阿城供排水妪团有限公司、上海肯特仪表股份有限公司、北京埃密尔帔威新技术仃限公司、上海熊猫机械（集团）有限公司、哈尔滨加纳科技股份有限公司、江苏众信绿色管业科技有限公司、浪潮智恭城市科技有限公司、大连中徉科技发展有限公司、哈尔滨功达给排木技术有限公司、佳木斯市住房和城乡建设同、佳木斯市通达市政葩地设施建设有限公司本文件主要起草人：于得、高金良周鸿、张天天、崔艺赞、孙明、口洪峰、邱微'鲍春海、顿景琪、齐世华、刁美玲、钟丹、刘晓、赵宪章、杜普、孙群、李超、装一熊,蒋龙波、何相国、国安图、于清江、刘伟龙、周典湖、李刚、膝众、于股洋、李宁'沈部平、朱小利、杨帆、李海军、防样、贺忠臣、童立鑫、白应、任玉成、张佳文城镇供水管网漏损数字化监测与控制规程1 n本文件规定了城镇供水管网训损数字化监测与控制的术语和定义、符号、麻木煨定、漏损控制、供水管网数字化监测.漏报成效分析等内容.本文件适用于黑龙江省城第供水管网湍损数字化监测与控制工作。2 H范性引用文件下列文件中的内容通过文中的规慈性引用而构成本文件必不可少的条款.其中，注日期的引用文件,仅该日期对应的版本适用于本文件I不注日期的引用文件,其外新版本（包括所有的修改单适用于本文件。GB/T778.1-778.5饮用冷水水表和热水水表GRT17219生活饮用水粕配水设备及防护材料的安全性评价标准GB/T18578城市地理信息系统设计规范GB/T30629信息技术传感部网络GB50268给水排水管道工程施工及验收规范CJJ61城巾地下管线探测技术规程CJJ92城W供水管网点损控制及评定标准CJJ159城械供水管网漏水榇测技术规程CJJ207城镇供水管网运行、津护及安全技术规程CJJZT214城根给水管道非开挖传灾史新I：程技术战程CJ/T434超声波水表CJ/T454城镇供水水电计量仪表的配备和管理通则JB/T9248电跑流量计DB237272021用水定额3术雷和定义下列术语和定义适用于本文件.1.1喇管网Waterdistributionsystem连接水J,和用户水表（含）之间的管道及我明属设施的总称，耒源：CJJ9220162.0.1J1.2然合损率grosswater1.orate管网漏损水fit与供水总fit之比.通常用百分比表示.来源1CJJ92201620.181.3Wtfir1.ossrate用于怦定或考核供水单位或区域的漏损水平，出综合海揽率脩止而得。来源：CJJ92-2016,2.0,1911.4捐水water1.osses供水总量和注册用户用水量之间的差假。由油失水埴、计顼损失水量和其他根失水量组成.来源：CJJ922016,2.0.711.5失水公rea1.1.osses各种类型的管线漏点、管网中水制及水池等渗海和溢流造成实际漏掠的水最。【来源；GJJ92-2016,2.0.8)1.6IMHi失水=bad电TOUnd1.eakage现有技术手段和措施未能检测到的管网漏点的漏失水IS.来源：CJJ922016.2.0.111.7独立计量区districtmeteredarea格供水管网分别成单独计Jft的供水区域，规模一般小于区域管理的范围.【来源：CJJ922016,2.0,151.8U4*Xftminimumnightf1.ow独立计量区每日夜间用户用水限最小时的进水流1.来源：CJJ922016,2.0,1611.9ftSf1.owmeasurementmethod借助流fft测配设备，通过检测供水管道流后变化推断水异常区域的方法，分为区域装表法和区域测流法。来源：CJJ1592011.2.1.93.10压力法pressureBeasureaentMethod借助压力测试设备，通过检测供水管道供水压力的变化，推断漏水异常区域的方法.来漏CJJ15-2011,2.1,103.11噪声法Ieaknoise1.oggingMthod借助相应的仪渊设备,通过检测、记录供水管道漏水声音,并统计分析其强度和侦率,推断漏水异常管段的方法.来源：CJJ1592011.2.1.II3.121.istening11etod借助听音仪踹设符.通过识别地下供水管道漏水声音.推断漏水异常点的方法.来源：CJJ1592011.2.1.12)3.13相关分析法1.eaknoisecorre1.ation借助相关仪.通过对同一管段上不同测点接收到的漏水声音的相关分析,推断漏水异常点的方法。来源：CJJ1592011,2.1.133.14地表温度IHt法theEographyatbod借助测温设符,通过检测地面或浅孔中供水管道漏水引起的温度变化，推断海水异常点的方法。来源：CJJ1592011,2.1.163.15气体示除法tracergasmethod在供水管遒内施放气体示踪介质，借助相应仪器设需通过地面检测泄涮的示踪介质浓度，推断加水异常点的方法.来源：CJJ1592011.1.173.16S比turndownrate水表常用液Ift和最小流量的比值.来源：CJJ9220162.0,224 1W下列符号适用于本文件.A:漏水孔面枳.G:亚力加速度。H:孔口压力。1.:管网总长度.T:统计时间。t：温点存在时间.Cm:居民用户总分表差率。C.:非居民用户表具计果损失率。Qg:背景踊失水RbQ1.:漏点漏点。Q1.:漏点水埴。Qa:注册用户用水fit.Qa:非居民用户用水量.Qm:抄去到户的居民用水量，Qn:单位管长夜间最小流I丸Q：供水总量.RB1.:漏损率.Rw:粽合漏损率.Rn:总楼正值.Qrn:居民用户总分表差损失水量.Qm2:非居民用户表具误差损失水量.G：覆土对漏水出液影响修正系数.C2:流量系数.R1：居民抄表到户水«的修正值.R1:单位供水*管长的修正值R»：年平均出厂压力的倏正值.R4:外火冻土深度的修正值.55 .1供水单位应建立用户登记制度,对所有用户进行注册登记管理，对用户侑息进行动态维护.5.2 应制定计量器具管理办法，抄表质术和数据质量控制管理措施，5.3 漏损拴制目标应包括管网漏损率及产销差率.5.4 水艮计量方式的选择和计显器具的选配、维护、检定及更换1：作.陶符合CJJ207和CJZT454的规定.5.5 供水单位宜建立符合自身条件的管网水力模型系统，并应根据管网运行情况的变化及时校核与更新.5.6 应以竹忖压力监测数据为基地,济台水力模型计用结果进行压力管理.5.7 供水管网的漏水探测应符合CJJ207及CJJ159的相关Mt定.5.8 供水单位宜用线编制管网信息化系统建设规划.5.9 供水管网的年度更新率宜大于2%。供水单位可根据管网掘损评估、水质及供水安全保障等情况,制定管网史新改造的中长期规划和年度计划.5.10 管网改造应因地制宜.可果取开检换管和非开挖俵茯技术相结合的方式实施.管道施I：应符合GB50268及CJJ/T244的相关规定.5.11 新铺设管道的材质应按照接11安全可毒性高、破损假率小、内里阻力系数低和全寿命周期成本低的原则进行选择.并陶符合GBfT17219及CJJ2O7的相关规定.6 投控制6.2 一般镇定6.2.1 供水单一位翻损管理应符合下列规定：a）制定涮描管理及应急管理等制度,采取合理行效的技术和管理措施进行漏摘控制：b）应根据供水的规模、管道埋深、供水乐力、管材及运行方式等因素,综合确定管网漏损检测方法；C）应对IX域内的供水管网开展温按普杳工作，每月应进行一次管网漏损数据统计和分析,用于制定管网维护计划：d）管网漏损数据应详细记录明漏水fit、暗漏水fit的原始信息,包括漏水味因、破损而积、邪故点运行压力、漏点出现频次、管径管静、管材信息等内容,并进行管网漏抽水班的分析和统计：e）应根据漏彻水fit及计Ia区域水平衡分析结果.评估管网漏物风险及管理水平.确定漏执掖制指施,制定刈应的海损控制目标和方案,实施差异化分坡推护管理：f）应在分区计员的基ftft上制定管网检漏计划.配备相应的人员和设各.检测周期不应超过12个月：g）按照DB23“727-2Q2I的相关规定，确定各类用水取位（住宅、非住宅等）的用水定额，并根抠用水单位用水实际定期修正：h）开展城1供水管同漏损检测工作不应污染供水水质，6.2.2 漏损控制工作人员应按照下列规定实施淞投管理工作：a）管线的巡检周期在为3d5d.出厂干线巡检周期立为Id;b）开展漏报检测工作时，应按照CJJ6I的规定做好人身和现场的安全防护.校测时,采取相关措施,避免损坏供水管道及相邻其他管线或设施.6.2.3 漏物控制的技术"设备符合下列规定：a）探漏方法或技术的选择应充分考虑寒冷地区管道埋设深度所产生的影响：b）供水系统应采用有利于安全供水、减少淞挨的技术材料、设的及袋备Ic）宜通过数字化检测手段检漏降低管网漏损：d）在根据区域供水管理单位设置情况，系统建立漏损控制管理平台；O应合理设巴检愫阀门的位丸、阀门种类、控制方式,减少事故漏摘If）水池、水箱应设M水位显示、溢流报替和进水阀门自动关闭等装置,减少水电描失.6.3 分区管
