互联网专线方案及验收测试方案.docx

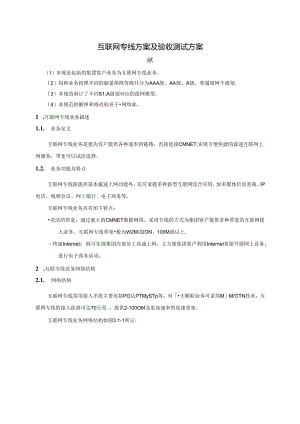

互联网专线方案及验收测试方案献（I）本规范包括的集团客户业务为互联网专线业务。（2）每种业务按照不同的脑量保降等级共分为AAA级、AA级、A级、普通级网个级别.（3）本规范制订了不同S1.A级别对应的组网模型。（4）本规范的解择和修改权屈于网络部。1 .互联网专线业务描述1.1. 业务定义互联网专线业务是指为客户提供各种速率的链路，直接连接CMNET,实现方便快捷的裔速互联网上网服务，带宽可以试活选择。1.2. 业务功能及特点互联网专线除提供基本嬴速上网功能外，还可承载多种新型互联网综合应用，如多媒体信息查询、IP电话、视频会议、网上银行、电子商务等。互联网专线业务具有如下特点：灵活的带宽：通过强大的CMNET数据网络，采用专线的方式为集团客户提供多种带宽的互联网接入业务。互联网专线带宽般为W2M或ION、100M或以上.快速Internet：既可实现集团内部员工高速上网，又方便集团客户利用Internet直接开展网上业务，进行电子商务活动。2 .互联专线业务网络结构2.1. 网络结构互联网专线常用接入手段主要包括PO认PTMySTp等，对大颗粒业务可采用M）M/OTN技术。互联网专线的接入距离可达70公里.，提供2-100OM及更高速率的高速带宽。互联网专线业务网络结构如图3.1-1所示:图3.1-1互联网专线业分同络结构示意图3 .互联网专线业务分级保障分析及业务指标3.1. 业务分皴保障等级根据客户服务等级和所申请业务的重要程度，对客户的业务确定不同的业务保障等级，并提供差异化的组网解决方案。本规范重点提出网络的差异化组网方案，对业务开通时间、系统恢复时间的不同业务保障要求见W集团客户网络服务等级协议(S1.A)规范的相关部分。瓦联网专线是指为客户提供各种速率的链路，直接连接CMNET,实现方便快槌的高速互联网上网服务。互联网专线业务的分级主耍体现在不同等级客户的接入乂面和设备的可用度上,客户接入层面的差异化组网方案主要在网络的保护方面体现。工程中主要通过物理双路由，选用具为自愈保护功能的设备，实现网络自愈保护.3.2. 性能指标分析衡量互联网专线业务的重要性能指标主要有可用带宽、时延和丢包率。3.2.1. 可用带宽可用带宽是指在客户恻数通设备与归属的SR路由器或业务网关设备之间，以HTTP或FTP协议传输数据时实际获得的带宽值。互联网专线业务的客户倒数通设备至归属的SR路由器或业务网关设备的可用带宽应与客户合同带宽基本-致。考虑数据包包头等开销，FTP、HTTP协议的测试带宽应不小于客户合同带宽的70%。3.2. 2.时延时延是指在客户侧数通设备与归属的SR路由器或业务网关设备之间传送数据所需要的时间。测试时使用的包长在设备吞吐显范闹内时，口在正常带宽负荷下（负荷小于70%）,客户例数通设备至归属的SR路由器或业务网关设备的雉向时延指标应不大于IomSo3.2.3. 丢包率丢包率是指在客户侧数通设备与归属的SR路由器或业务网关设省之间传送数据时，应该转发的数据包中不能转发的数据包所占比例。丢包率与数据包长度以及带宽的负荷相关。测试时使用的包长在设备吞吐量范围内，且在正常带宽负荷卜（负荷小于70%）,丢包率应不大于1%。3.3. 互联网专线业务分级保障及业务指标本分级保障体系中，对于不同等级的客户提供相同的业务指标。互联网专线业务指标及不同等级业务的接入方式如下表所示：衣4.31互联网专线业务分级保障及业务指标项目业务指标接入方式AAA级见4.2.1-4.2.3节描述采用物理双路由接入CMNET：如采用PON技术,在O1.T与分光器之间采用TypcA或TypeB方式的物理双路由保护，在ONU与分光涔之间采用物理双路由保护.AA级采用龙辑双路由接入CMNET；如果川PON技术,在O1.T与分光器之间采用TypCA或TyPCB方式的物理双路由保护，A级果用单路由接入CMNET：如采用PON技术，在O1.T与分光器之间采用备纤保护。普通级采用单路由接入CMNET：如采用PON技术，不采取保护措施。注：各等级业务的接入技术选择见5.1节。4.互联网专线业务接入网络要求4.1. 接入技术选择4.1.1. 接入技术传统的SDH/MSTP技术提供有保障透明传输通道，能然较好地满足业务需求。PTN技术结合了IP技术的灵活性和传输技术的保护、良好OAM的特点：主导推出（4）成对光调制解调器的使用，由于末端光调制解调器一般需要采用带外网管方式，需要对网管链路进行二次建设：台式光纤收发器点对点组网，无法实现网管,此类技术仅考虑用于普通级业务中。<5）单纯的使用协议转换器用于端口匹配，增加了节点，原则上在AAA级互联网专线业务中不使用,在AA级和A级互联网专线业务中不建议使用无法监控的协议转换器，无监控的协议转换器只能用于普通级互联网专线业务。表5.1-1接入技术比较接入技术规范化组网方式组网方式特点适应场景（客户等级）MSTP/PTN全程MSTP/PTN1、全透明传输，传输效率高,完全能满足语音、数据、多媒体信息等传输的需要.适用所有等姬的业务.特别是AAA专或，安全性、格定性最诲.2,具有自愈保护功能，安全性向,3、组网简单.4、网络跳口可进行限速，可根据需求提供不同的带宽，可拈性、保密性高。5、设备成本较高.MSAP城域网咐P+接入网MSAP1.每专线平均成本低。适用于AA及以下的专线，安全性、½定性较诲:特别适用于需要V.35等小带宽接1.1.的客户2、提供1+1保护，可实现自保保护.3、全程网管,提供客户IH断电、断纤告警区分。1、全光接入稳定、可靠,不受其他外在环境因素干扰，5、尚无技术体制PONO1.T上联至业务网关设；1、建网成本较低.玷用于各等蟆的互联网专线业务,提供不同的保妒方式使用在AAA中,ONU至分光器之间需要启用保护，成本技高.2、带宽扩展容易.3、由于PON技术采取下行广播机制分发数据,存在被历听的可能，倒难度较大.成对光调制解调潜、光纤收发器城域网iCSTPSDH+成对光调制解调渊、光纤收发器1、利用原有传输资源，设备投资少，成木较低。适用于普通级的互联网专线业务2、可绑性较低。局端需新增多业务光猫“堆登严重.烟加了维护节点.维护难度增大.3,无法或难以网管。表5.1-2业务分级保障技术选抨项目接入技术备注接入网(AAA)MSTP/PN.PON(I)首先结合上层城域网技术选取MSTP或PIN(2)结合客户需求的然门性质(TDN电跖或以太电路选取MSTP或PTN(3)选用MSTP/PTN技术时,不得使用协转.(4)选用TON技术时，在O1.T与分光器之间果用TypeA或TyPeB方式的物理双路由保护，在ONU与分光涔之间采用物理双路由保护”接入网(AA)MSTPPTN,MSAP,PON(1)首先结台上层城域网技术选取YSTP/MSAP政PTN(2)结合客户需求的端1.1.性质(TDM电路或以太电路选取MSTPMSP或PTN(3)选用MSTPPTN技术时，不使用协转或使用可监控的办转.(4)选用PON技术时,在O1.T与分光器之间采用TypeA或TypeB方式的物理双路由保护，(5)选用MSAP技术时，要求同湘和远湘设备可监控。接入网（八）MSTP/PTXMSAP,PON(1苜先结合上层城域网技术选取MSTP/MSAP或PTN2)结合客户需求的地”性项(TIn1.电路或以太电路选取MSTP/MSAP或PTN(3选用MSTP/PTN技术时,不使用协转或使用Ur监控的办转.(4)选用PON技术时.在O1.T与分光器之间采用备纤保护。(5)选用MSAP技术时,要求局端和远端设得可监控.接入网(普通)MSTP/PTN.MSAP,PON(1)现网有可利用的PON网络时可直接选取,特别对于带宽衡求发大的网络，(2结合上层城域网技术选取MSTP/MSAP或PTNs结合客户需求的端口性质(TDM电路或以太电路选取MSTP/MSAP或PTN.(3)选用MSTP/PTN技术时,可使用光词制解两器、光纤收发器等无法监控的设备.(4)选用PoN技术时，不采取任何保护，(5)选用MSAP技术时,要求局相和远端设备可监控.4.2,按入例/客户例设备要求对设备的要求是要达到相应级别的设备可用度指标，并且能够支持线性保护或环网保护。（1）要达到设备可用度指标，应减少设得的故障率，这包括以卜方面的考虑：设备自身的可考性设计，包括元冷件的选取和设备内部的系统设计。股电信级设备都有较高的元器件筛选标准：设备整体的机械安全，包括内部板卡、子架的固定和机架加固。<2）增加对网络的监控，把握网络动态，要求所用设备具备网管功能，并能纳入到运营商的网管系统。<3）加强运维管理、减少故障处理时间。去5.27业务分钺保磔对接入恻/客户IW传输设法要求刷AAAAAA普通网络保护接入侧传怆设备具有支持战性保护或环网保护的能力.同AAA无电源翁份客户侧设在电源具备1+1保护的双电源模块,客户例设备具备220W-48'两种电源可选箱入接门客户到设备根据海要选配1+1保护的双电源模块,并根据需要选配220V电源或78V电源输入接口客户»1设备具备220丫电源尬入接口客户例设番具备220V电源输入接口双路谕出若客户端设招具备双端口保护（般为155M或FE接）.原则上，客户侧设符应具备客户掂1的保护输出（且工作和保护不在【可一板卡上），用于实现端口的1+1保护无无无机架加固建议采用架式安装方式设备可采用台式或壁住式安装方式设备可采用分式或壁挂式安装方式设备可采用台式或壁挂式安装方式.客户IM设备可采用室外机柜安装网络管理接入恻/客户侧设备应支持配置管理、故障管理、性能管理和安全管理，并能纳入到运营商的网络监控管理系统中.接入侧/客户恻设备应支持配置管理、故障管理、性能管理和安全管理，并能纳入到运营商的网络监控管理系统中。接入侧/客户侧设备应支持配益管理、故障管理、性能管理和安全管理，并能纳入到运营商的网络监控管理系统中。不要求4.3.业务特征对蛆网的影响股来说，客户业务的带宽和接口类型对网络结构不产生大的影响，接入网的组网结构主要取决于业务保障等级，技术的应用主要结合城域传送网的网络技术选取。但在初期的组网方案中考虑些具体的业务场景，包括接口类型、带宽需求及发展等，有助于整体网络的技术方案应用。4.3.1. 业务接入位置目前的城域接入乂网络通常采用环形网络结构，线路侧的速率一般为I55M622M（MSTP技术）或GE<PTN技术），因此其能提供的电路速率-一股在I55M/KE以下。一般情况下，互联网专线业务的带宽需求为2M7000M及以上，客户业务的接入位置应选择在运营商网络末端的城域接入层节点如基站、营业厅等，避免在汇聚层节点机房造成大fit的的接入设备堆砌“对于大带宽的业务需求（特别是客户中心的大业务带宽需求）可通过汇聚层进入到城域传送网络，或通过新建汇聚层接入层的传傩系统，将电路通过城域接入层延伸至接入网客户星。AA及以上级别的业务，当客户设备离汇聚节点机房距离较近，且汇聚机房容量允许时，客户设备可就近通过汇聚节点接入到运营商城域传送网。已有城域传送网
