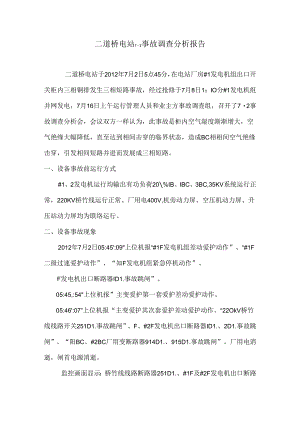

二道桥电站72事故调查分析报告二道桥电站于2012年7月2日5点45分，在电站厂房#1发电机组出口开关柜内三相铜排发生三相短路事故，经过抢修于7月8日1：IO分#1发电机组并网发电，7月16日上午运行管理人员和业主方事故调查组，召开了72事故调查分析会，会议双方一样认为，此事故是柜内空气湿度渐渐增大，空气绝缘大幅降低，直至达到相间击穿的临界状态，造成BC相相间空气绝缘击穿，引发相间短路并进而发展成三相短路。一、设备事故前运行方式#1、2发电机运行均输出有功负荷20%IB、IBC、3BC,35KV系统运行正常，220KV桥竹线运行正常。厂用电400V,机旁动力屏、空压机动力屏、升压站动力屏均为联络运行。二、设备事故现象2012年7月2日05:45':09"上位机报“#1F发电机组差动爱护动作”、“#1F二级过速爱护动作”、“知F发电机组紧急停机动作”、F发电机出口断路器ID1.事故跳闸”。05:45,:54"上位机报”主变爱护第一套爱护差动爱护动作。05:46':07”上位机报“主变爱护其次套爱护差动爱护动作。“22OkV桥竹线线路开关251D1.事故跳闸”、F、#2F发电机出口断路器ID1.、2D1.事故跳闸”、“阳BC、#2BC厂用变断路器914D1.、915D1.事故跳闸”。厂用电消逝，闸首电源消逝。监控画面显示：桥竹线线路断路器251D1.、#1F及#2F发电机出口断路器1D1.、2D1.均在分闸状态,#IBC、#2BC厂用变断路器914D1.、915D1.均在分闸状态。幻F机组甩负荷20M事故停机、#2F机组甩负荷20MW至空载。厂用电消逝，闸首电源消逝。三、设备事故处理经过7月2口5：46'马上将上述状况向省调作了汇报，并申请省调负荷记零，马上通知刘宏以及NoYA1.1.人员夏小波、徐超启动柴油发电机爱原站内厂用电，同时通知闸首启动柴油发电机限制水位和发电部专工王志平、张有建、徐元刚。值班人员马上现地检查各设备状况。发觉#IF机组出口开关柜门被炸开，I1.G刀闸烧坏，制F机组出口电流互感器烧伤，电流互感器均压环C相尾部引线烧毁，电流互感器上端母线铜排处发生三相短路，铜排部分烧熔，部分母线铜排绝缘套烧坏以及部分瓷瓶烧伤（见附图一），#1F机组停机正常，2F机组至空载，251D1.、1D1.、2D1.、914D1.、915D1.开关均在分闸位置。检查爱护屏上：、05:45':09"*IF发电机爱护屏A、B、C相比率制动式差动爱护动作。、*2F发电机爱护屏正常，无爱护动作。、05:45':54"主变爱护屏一号屏A、B、C三相比率制动式差动爱护动作。、05:46':07"主变爱护屏二号屏A、B、C三相比率制动式差动爱护动作。6：40'向省调汇报了我站爱护动作状况，并依据省调吩咐将#1主变IB以及10.5KV母线由热备用转冷备用操作,执行#2F机组由空载至停机操作：执行检查*IF机组出口开关ID1.做平安措施操作。将#1F机组出线与10.5KV母线连接处铜排解开。检查#1主变、105KV母线以及#2F发电机无异样后。于12:18'将#2F机组开至空转，并做24发电机组*21；带1#主变IB做递升加压试验正常。后将#1主变、10.5KV母线以及#2F发电机转至运行，«2F发电机带负荷20MW运行。14:39'执行"检查IF机组出口开关ID1.做平安措施”操作。7月2日16:00,由于#2F机组负荷加到27.5MW运行后,发觉#2F机组+X方向剪断销翦断，导致机组水导摆度增大，水导轴承温度上升；#2F出口开关柜处有较大异样声响且伴有振动现象，于17：36'执行“#2F发电机组2F由发电至停机”操作，更换#2F机组+X方向剪断销。7月3日16：04'对#2F开关柜及#2F发电机10.5KV支路、以及10.5KV共箱母线检查、紧冏螺栓、清洁瓷瓶，检查发觉是2D1.开关上端穿墙导管固定部份四个螺栓未安装所致，经处理后#2F出口开关柜内有较大异样声响且伴有振动现象消逝。后于22：03,执行“#2F发电机组2F由停机至发电”操作，22：20,42F机组带负荷27.5MW运行。7月2日至7月7日对*IF开关柜及扪F10.5KV支路共箱母线进行检查、紧固螺栓、清洁骁瓶，与此同时，将相关设备的参数也发往成都杜总处，多方找寻更换设备。经检验开关和互感器基本完好，可以投入运用。同时，我方黄工提议，利用以前更换下零件组装全套刃闸，经试验合格后临时投入运用，待备品购回后再行更换。此方案得以胜利实施。7月7日M：14'开启#IF做递升加压试验后机组正常，并进行TID1.开关假同期试验,15：13,向省调申请将#1主变IB以及10.5KV母线由运行转冷备用操作，升2F机停机，同时申请做平安措施，打算连接铜排，18：57,省调令10.5KV母排联结工作起先，19：35分母排联结工作结束且向省调汇报，19：45'分拆除平安措施且向省调汇报,20：15'向省调申请将#1主变IB以及10.5KV母线由冷备用转运行操作，21：56'向省调汇报#1主变IB以及10.5KV母线由冷备用转运行操作完成。于7月8口01：10申请省调#IF、#2F机组并入系统且上网负荷回来曲线运行,带负荷55MWc四、事故缘由分析1、故障点及爱护动作状况分析经检查此次短路事故的故障点位于#1发电机出口开关与电流互感器之间。三相铜牌有明显的短路烧痕，#1发电机出口隔离刀闸A相基本完好，Be两相发热烧蚀较严峻，B相尤为厉害，其刀片下部的互联螺栓烧断、钦链座烧毁。图I图3单从故障点分析，因短路发生在电流互感器上端，即川发电机差动爱护区外，按理#1发电机差动爱护不应动作，但实际状况是#1发电机差动爱护发生动作。为弄清#1发电机爱护是属误动作，我们细致的察勘现场和事后调取各爱护装置的录波图综合分析后，证明#1发电机差动爱护属正确动作，其缘由是：现场发觉电流互感器表面及中心孔有烧蚀现象，另外，#1发电机爱护故障录波显示，故障发生36.67ms后差动爱护启动，见图4：图4上件Si<)fiuuHEJr'>.Wftr。百03tO三卡用峥用的8昆N*同而1-WiMVITMy&M6t3IC"C?3T即.*G8打1主变#1爱护装置录波图显示，故障发生1.1.67ms后主变差动爱护启动。见图5:图5Pfr1.i*At*XAD*sac3eaB¾1.>*aah1%&生ZA:%碗-c1111n>xznm=力#1发电机差动爱护的启动时间滞后主变#1爱护装置差动爱护25ms,结合现场状况应可验证，在故障发生的瞬间，电弧从电流互感器的中心孔穿过，使故障量进入#1发电机差动爱护区外，故而后动，因此事故中电站的爱护均正确动作。2、事故缘由本次事故是如何发生，为什么BC两相发热烧蚀较严峻，B相又尤为厉害等疑点，再调取各爱护的故障录波图，细致分析后，均得以合理、完满的说明。首先分析本次事故是如何发生，调取主变#1爱护装置的故障to时刻录波图，见图6.H"区是正匕A1.-<r-W)-*>”用UDdo11v)ooDai-Unoe<¾5>a1."'从图可知故障to时刻三相电流(A3.056Z51.166B:3.142Z290.847C:3.093/69.459),三相电压(A:58.62Z53.128B:58.266Z292.696C:58.557Z173.103)的幅值相位均正常。再视察t()时刻后0.83ms的波形(见图7)可发觉，三相电流(A305966B:3.271Z308C:3.315N184),三相电压(A:58.654N68B:56.843N305C:56.012N188),很明显的看到BC两相的电流起先上升，电压起先卜.降。又调取S时刻后1.67ms的波形(见图8)视察,三相电流(A3057Z81B:3.872Z330C:3.978Z195),三相电压(A:58.63N83B:54.188Z318C:52.142Z205),更明显的看到BC两相的电流起先急剧上升，电压起先大幅卜.降。oW口不sCOe一久*>用”依跄妫匕A口”-VraemaomriHiseI分析录波可知A相电流发生突变的时间是t时刻后4.17ms,即此时刻是最终发展成三相短路的起先时间（见图9）。图9抢修的同时，我们和业主对事故现场进行全面细致检查，未发觉有引起短路的异物，更无小动物残骸，可基本解除小动物短路的可能。以及事故发生后对相关设备的试验结果和去年预试状况，以及爱护动作等多种因素综合分析，我们认为造成此次事故的缘由如卜丁:道桥电站系洞内厂房，始终来存在较为潮湿的问题，加之站内绝大部份除湿机已丢失除湿功能，造成潮湿问题更为严峻，这从二道桥电站多年来电气元件损坏率远远高于周边电站的现象就可见一斑。为此我们曾经多次针对此状况向业主强力建议，可从2010年8月，2011年4、5月，2012年3、6月生产月报表中可以i正明，但均未得以解决。除此以外，还有一个重要因素是，H今年5月下旬以来降雨极其频繁，空气湿度始终较大，这就更加剧了这一状况，（从#2机组的检查状况就可看出，见图10、11）图】。图U严峻时运行人员包括业主曾视察到电站交通洞甚至有起雾现象。6月22口至7月1口大网停电，机组自带厂用电低负荷运行，开关柜及相关电气设备运行温度降低至接近停机状态（温差达10度以上），潮湿空气遇冷凝聚成水汽，渐渐积聚在柜内（此状况在对#2机组检查中也得到了印证）。在大网工作完成后，电站并网带负荷运行，柜内设备温度渐渐上升，致使受潮聚集的水分因受热而渐渐蒸发。经过约7小时运行，由于柜体密闭空气流通不畅，造成柜内空气湿度渐渐增大，空气绝缘大幅降低，直至达到相间击穿的临界状态，造成BC相相间空气绝缘击穿，引发相间短路并进而发展成三相短路。综上所述，此次事故的主要缘由是由于洞内厂房潮湿，加之天气异样潮湿加剧，造成#1机组出线开关柜内空气受潮绝缘恶化。另外，运行管理人员对严峻潮湿诱发三相短路事故的可能性估计不足，也是造成此次事故的缘由之一。其次，对于为什么BC两相发热烧蚀较严峻，B相又尤为厉害的问题，通过录波分析同样得以合理的说明。故障发生时流过#1机组出口刀闸的电流，为系统经主变供应的短路电流Ie与#2发电机供应的短路电流Ef之和。选取S时刻后22.50ms波形（见图12）,经计算此瞬间流过刀闸B相电流达39545A,远远高于其他两相的短路电流，且B相的短路电流持续的时间最长，这就是B相烧蚀严峻的缘由。图】2jfcM<SVfPW*）oC3qaoea0A而X乜昆在匕311wr3-OtaceimHi*c«>|IU2H力4MC4MaM必45»X«M五、事故的贡任分析综上所述，本次事故的根本缘由是二道桥业主未按设计要求落实洞内厂房所必需的除湿措施，设片配置的除湿机事故前全部因本身质量问题停运，其中部分除湿机从投产时就因故未投入运转。期间个别通风设备也因无配件更换（风机轴承）造成停运近十个月。因此，二道桥厂房始终以来存在潮湿严峻的问题，导致电厂的电瑞元件损坏率远远高于周边电厂，为此我们曾多次I头和书面对业主方提出改善，但均未得到重视和回应。长期的潮湿环境叠加今年五六月份的异样连续降雨，致使洞内厂房的潮湿问题进一步加剧，加之连续近十天的停电，潮气聚集，从而导致
