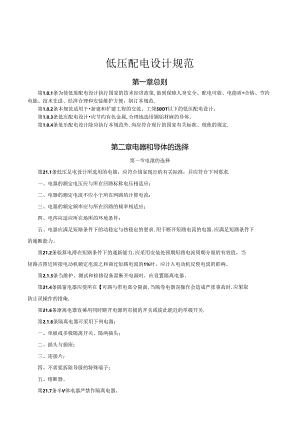

低压配电设计规范第一章总则第1.0.1条为使低旅配电设计执行国家的技术经济政策,做到保障人身安全、配电可就、电能质*合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范.第1.0.2条本规范适用于新建和扩建工程的交流、工领50OT以下的低压配电设计。第1.0.3条低压配电设计应节约有色金属,合理地选用铜铝材麻的导体。第1.0.4条低乐配电设计除应执行本规范外,尚应符合现行的国家有关标准、现他的规定.第二章电器和导体的选择第一节电港的选择第21.1条低压足电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求.一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在网路的计算电流：三、电器的额定频率应与所在回路的频率相适应；四、电涔应适应所在场所的环境条件：五、电器应满足短路条件下的动稳定与热稳定的要求.用于断开短路电流的电器.应满足短路条件下的通断能力。第21.2条验算电滞在短路条件下的通新能力,应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和曲过短路电流的1%时，应计入电动机反傥电流的影响。第2.1.3条当维护、测试和检修设备需断开电源时，应设置隔离电器。第21.4条隔窗电器应使所在【可路与带电部分隔面,当隔卷电器误操作会造成严重事故时,应果取防止误操作的措俺,第21.6条潦离电器直乘用同时断开电源所有极的开关或彼此能近的单极开关.第2.1.6条隔离电器可采用下列电器：一、单板或多极隔离开关、隔两插头；二、插头与插座：三、连接片；四、不需要拆除导级的特殊端子：五、熔断器，第21.7条半V体电器严禁作隔离电器。第2.1.8条通断电流的操作电器可采用卜列电器:一、负荷开关及断路零：二、继电涔、接触器；三、半导体电器；四、IOA及以下的插头与插座.第二节导体的选择第22.1条球体的类型应按敷设方式及环境条件氐择，绝缘导体除满足上述条件外，尚应符合工作电压的要求。第2.Z2条选择导体截而府符合下列要求：一、线路电压损失应脩足用电设备正常工作及起动时端电压的要求：二、按敷设方式及环境条件确定的导体载流Iih不应小于计算电流：三、导体应满足动稳定与热稳定的要求：四、仔体最小截面应满足机械强度的要求，固定敷设的导践Ai小芯线板面应符合表2.2.2的规定，固定敷设的导线最小芯线截面(表2.2.2)的收万成小石戊低("a)0石eu*导36发子给9手上1010的G导我数煽于第9孑上，金内1.?揄“外1.?有*内外2>1.?&n2<1.?1.&n16<1.?25m10254625254610境修导线段)025&曷相故段货修导纹注物立校力明讨护多才3札夫H1IOa751025232S注：1.为绝缘子支持点间距。第2.2.3条沿不同冷却条件的路径敷设绝博导线和电畿时，当冷却条件最坏段的长度超过5m,应按该段条件选杼绝缘出战和电缆的截面，或只对该段采用大截面的地绿导线和电缆,第2.2.4条9体的允许载流小，应根据敢出处的环境温度进行校正，温度校正系数可按卜式计算：(2.2.4)式中K温度校正系数：一导体最高允许工作温度（匕）：一一敷设处的环境温度（V）s一-导体裁流录标准中所采用的环境油度（-C）.第2.2.5条球浅敷设处的环境湿度，应采用下列温度俏：一'直接敷设在土填中的电缆.采用敷设处历年最热月的月平均温度：二、敷设在空气中的裸导体.屋外采用敷设地区最热月的平均生高潮度：屋内采用敷设地点最热门的平均最高温度（均取10年或以上的总平均值.）第2.2.6条在三相四线制配电系统中.中性线（以下简称、纹）的允许载流量不应小于线路中最大不平衡负荷电液，且应计入谐波电流的影响.第2.2.7条以气体放电灯为主要负荷的回路中，中性城截面不应小于相线械面.第2.2.8条采用通芯导线作保护中性税（以下简称Pd线）干规.当械面为钢材时，不应小于10；为铝材时，不应小于16：采用多芯电缆的芯规作PEN规干践，其截面不应小于，1第2.2.9条当保护线（以下荷称PE线所用材碳与相线相同时.PE线最小极面应符合表2.2.9的规定，PE线最小豉面表2.2.9i.tiCB'S(m2ret-i''i11n2>$?16S16<$?3516S>35Sn注：当采用此表若褥出非标准截面时，应选用与之最接近的标准截面呼体。第2210条PE线采用单芯绝缘导线时,按机械强度要求，放面不应小于卜列数值:有机枪性的保护时为2.5：无机械性的保护时为4°第2.211条装置外可导电部分严禁用作PEN线.第22.12条在TV-C系统中，PEN设严禁接入开关发备，注：Nr系统一一在TN系统中，整个系统的中性线与保护战是合一的。其定义应符合现行国家标准交流电气装置接地设计规范%的规定.TN系统一一在此系统内,电源有一点马地口接连接，负荷IW电气装汽的外露可暑电部分则通过PE线与该点连接.其定义应符合现行国家标准才交流电气装置按地设计规范B的规定.第三章配电设备的布置第一节一般规定第3.1.1条本范的规定适用于工业厂房和民用建筑一般场所内的配电设备的布置.变电所低压配H1.室的花通设备布就，应符合国家标准OOkV及以下变电所谀计规范(G1.i50053-94)的规定。第3.1.2条配电%的位置近用电负荷中心，设置在尘埃少、腐蚀介质少、干燥和动轻微的地方，并宜适当留有发展余地，第3.1.3条配电设番的布置必须遵循安全、可靠、适用和经济等原则，并应便于安装、操作、振运、检修、试验和监刈.第3.1.4条配电室内除本室需用的管遒外，不应有其它的管遒通过。室内管道上不应设区阀门和中间接头：水汽管道与散热潺的连接应采用库接.配电屏的上方不应即设管道.第3.1.5条落地式泡电箱的底部宜抬高.室内宜商出地面50nB1.以上,室外应高出地面200mm以上.底座冏图应枭取封闭措施，并应能防止双、蛇类等小动物进入箱内,第3.1.6条同配电室内并列的两段理税,当任一段母线杳一级负荷时母规分段处应设防火隔断措施。第3.1.7条当高质及低压配电设备设在同一室内时,且二者有一侧柜蹊行棵理的母线，二者之间的净距不应小于2m.第3.1.8条成排布置的配电屏,其长度超过6时，屏后的通道应设两个出口，井宜布置在通道的两端,当两出口之间的即离超过15m时,其间尚应增加出口.第3.1.9条成排布多的配电屏，其屏前和屏后的通道而小宽度应符合的3.1.9的规定,第二节配电设备布置中的安全措施第3.2.1条在有人的般场所，行危险电位的裸带电体应加遮护或芮于人的伸胃范IH以外.注：置于伸臂范困以外的保护仅用来防止人无意识地触及裸带电体：仲将范福是指人F伸出后可能触及的区域.第3.2.2条标称电压超过交流25V(均方根值)容易被触及的辨带电体必须设置遮护物或外罩，其防护等级不应低于M外光防护等级分类(GIM20884)的IP2X级.第3.23条遮护物和外罩必须可束地固定，井应具仃足然的稳定性和耐久性。第3.2.4条当需要移动遮护物、打开或拆卸外军时，必须采取卜列的措施之一1一、使用的胜或其它工具：.、切断探带电体的电源，且只有将遮护物或外溟业新放回原位或装好后才能饯宾供电。第3.2.6条当裸带电体用遮护物遮护时.裸带电体与遮护物之间的净扪应满足下列要求：一、当采用防护等级不低于IP2X级的网状遮妒物时,不应小于100mI1：二、当采用板状遮护物时，不应小于5011rn0第826条容易接近的遮护物或外罩的腰部,其防护等级不应低于外壳防护等级分类(GB4208-84)的HMX级.第3.2.7条当采用遮护物和外草有困难时，可采用阻挡物进行保护，阻挡物应能防止下列情况的发生，一、人体无意识地接近裸带电体：二、操作设备过程中人体无遨识地触及裸带电体.注：阻挡物用于防止无意识地触及裸带电体，不能防止故意烧过阻挡物而有意识地触及裸带电体.阻揩物是指栏杆、M状屏障等,第3.2.8条在有人的股场所,人扑棵带电体的伸野范阚应符合下列规定：一、探带电体布置在有人活动的上方时，裸带电体与地面或平台的垂直净距不应小于2.5m：二、探带电体布置在有人活动的侧面或下方时，裸带电体与平台边缘的水平净矩不应小于1.2"：三、当裸带电体具有防护等级低于IP2X级的遮护物时.伸坪范围应从遮护物算起.第3.29条在正常的人工操作时手中需执有牛电物件的场所，计算伸臂莅困时应计入这些物件的尺第3.2.10条配电室通道上方棵帚电体距地面的高度不应小于下列数值：一、屏前通遒为2.5m；当低于2.5m时应加遮护,遮护后的护网而度不应低于2.2:二、屏后通道为2.3m.当低于23m时应加遮护,遮护后的护网高度不应低于1.三.第3.211条安装在生产车间和有人场所的开希:式配电设备，其未遮护的模带电体距地面高度不应小于2.5:当低于2.X时应设置遮护初或阳挡物，阻挡物与裸带电体的水平净距不应小于0.8，阻挡物的高度不应小于1.4m：阻挡物内加前、屏后的通道宽度应符合本规范第3.1.9条的规定.第三节对建筑的要求第3.3.1条配电室屋顶承重构件的耐火等级不应低于.级，其它部分不应低于：.级第&&2条北电室K度超过7时，应设两个出口，并宜布置在配电室的两端当配电室为楼上楼下两部分布两时，楼上部分的出口应至少有,个通向该层走廊或室外的安全出口。配电室的门均应向外开启，倒通向高乐配电室的门应为双向开启门。第3.3.3条陀电室的顶棚、墙面及地面的建筑装修应少积灰和不起灰：攻蝴不应抹灰.第33.4条配电室内的电缆沟应采取防水和排水措施，第3.3.6条当严寒地区冬季室温影响设备的正常工作时,配电室应采暧“炎热地区的配电室成采取隔热、通风或空网等措施.有人伯班的配电室，宜采用自然采)t.在值班人休息间内宜设给水、排水设施。附近无厕所时宜设厕所.第3.16条位,地下空和楼层内的配电室，应设设在运输的通道，并应设良好的通风和可毒的照明系统。第3.3.7条配电室的门、窗关闭应密合:与室外相通的洞、通风孔应设防止取、蛇类等小动物进入的网罩，其防护等级不宜低于4外壳防护等级分类GB-1208-84)的IP3X破。I1.接与室外露天相通的通风孔还应采取防止雨、雪飘入的措的.第四章配电线路的保护第一节一般规定第4.1.1条配电浅路应装设短路保护、过仪软保护和接地故障保护，作用于切断供电电源或发出报好信号。第41.2条田电线路采用的上下级保护电器,共动作应具有选择性：各级之间应能协调泡合.但对于非重要负荷的保护电器，可采用无选择性切断。第4.1.3条对电动机、电饵机等用电设备的配电线路的保护,除N符合本章要求外,尚应符合现行国家标准£通用用电设备田电设计规范(GB50055-9I)的规定.第二节短路保妒第42.1条配电找路的短路保护，应在短路电流对导体和连接件产生的热作用和机械作用造成危吉之前切断短路电流.第4.2.2条绝缘导体的热稳定校验应符合下列规定：一、当知路持续时间不大-F5s时，绝缘9体的热稳定应按卜式进行校验:式中S绝缘导体的级芯裁面（；I一一短路电流有效值（均方根值R：t一一在已达到允许最高持续工作温度的导体内短路电流持续作用的时间s：K一一不同绝缘的计算系数。二、不同绝缘、不同线芯材料的Kf
