低压开关柜GCS技术规范书.docx

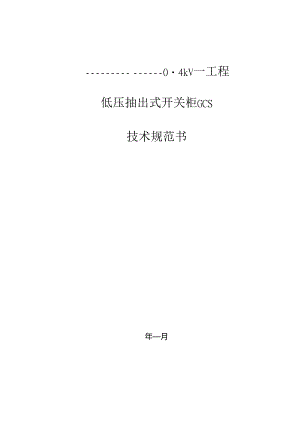

04kV一工程低压抽出式开关柜GCS技术规范书年月1 .总则2 .技术要求3 .设备规范4 .供货范围5 .技术服务6 .买方工作7 .工作支配8 .备品备件及专用工具9 .质量保证和试验10 包装、运输、储存附图:系统图1总则1.1 本规范书的运用范围仅限于低压抽出式开关柜及其附属设备的订货,它包括本体及其附属设备的功能设计、结构、性能、安装和忒验等方面的要求.1.2 本规范书提出的是及低限度的技术要求,并未时一切技术细微环节作出规定,也未充分引述有关标准和规范的条文,卖方应保证供应符合本规范书和工业标准的优质产品。1.3 假如买方有除规范书以外的特别要求,应以书面形式提出,并对每一点都作出具体说明,载F本规范书后.1.4 如卖方没有以拈面形式对本规范的条件提出异议,那么业主可以认为卖方,供应的产品完全满意规范书的要求1.5 只有业主或业主托付的设计单位有权修改本规范书,最终确定的规范书做为合同的附件,并与合同文件具有相同的法律效力。2技术要求1.1 应遵循的主要现行标准GB7251&低压成套开关设备和限制设备JB/T9611低压抽出式开关设备IEC60439-1.d低压成套开关设备和限制设备2. 2.1环境温度最高温度40C最低温度-5C海拔高度W1.OOOm相对湿度:年平均泄漏比距:3.IcmZkv耐受地震实力:按8度设防,承受三周正弦波、水平和垂直加速度同时作用.并考虑引出线端部套管连接导线及熊荡的影响。水平:0.1,3主要技术数据及要求3.1基本技术参数3.1.1 名称:低压抽出式开关设备3. 1.2安装地点:户内3. 1.3主电路额定电压(V):沟通380(400)3.1.4额定频率:50HZ3.1.5额定绝缘电压(丫):660(1000)3.1.6额定电流(八):W4000A(水平母线)100o(垂直母线)3.1.7母线额定短时耐受电流(kA/1.s):503.1.8母线额定峰值耐受电流(kA/0.1s):1053.1.9工频试验电压(Y1.min):2500(主电路)3.1.10母线:三相四线制A、B,C、PEN三相五线制,B,C、PE、N(依据用户须要选择)3. 1.11防护等级IP304质量保证及试验4. 1质量保证4.1.1 低乐抽出开关柜质保期为正式投运后2年,运用年限不少于_年。4.1.2 供应的设备应符合本规范出以及有关技术标准的要求,并供应下列设备质量证明书:4.1.2.1产品合格证4.1.2.2制造、检修记录4.1.2.3材料合格证4.1.2.4电气试验报告(型式试验和出厂试验报告)4.1.3附属设备必需满意本规范书和各自的产品技术标准,并附有合格证和试验报告,其质量由低压抽出式开关柜卖方负资。1.1.1 1.4在质保期内低压抽出式开关柜无论哪部分(包括附属设备)属于制造质量问题而损坏或不能正常工作时,卖方应在规范期限内负责无偿修理或更换.4.1.5 低压抽出式开关柜在验收试脸时有一个或多个指标未能达到耍求而属于卖方责任时,则卖方自费实行有效措施.在规定时间内使之达到保证指标/如在规定的时间内仍达不到合格标准时,则卖方应向买方赔偿.4.1.6 因卖方自身缘由延迟交货时,买方有权向卖方收取罚款“4.1.7 在安装和成用期间,如发觉有设备或材料有缺陷或损坏,其缘由是由于卖方所造成的,卖方应尽快修究或免费更换,减价或赔偿。4.2试验低压抽出式开关柜卖方应向买方供应完整的试脸报告,包括型式试脸、出厂试验和特别试验。试验项目、要求及试验方法按国标。5附属设备技术套效及要求5.1 电器元件5.1.1 主开关:630以上电源进线开关要求断路器分段实力为80kA级别及以上。5.1.2630-400的馈线开关要求断路器分段实力为65kA级别及以上。1.1. 3400及以卜的馈线开关选要求断路器分段实力为50k级别及以上。5.1.4无功补偿:按单台变压器容疥的30%补偿,参照图纸.6供货范围6. 1概述所供应的低压抽出式开关柜及附属设备在技术上是先进的,经过运行考脸的、配套是完整的、价格是合理的,并供应低压抽出式开关柜和各附属设备施工、检修和正常运行时所需的部件、材料、缶品备件和专用工具和供货清单。6.2供货范围NO型式额定电压(kV)额定电流(八)断路器(台)无功补偿容量<kvar)单位数量备注1进线柜0.4台2无功补偿拒0.4台3循线柜0.4台配置见系统图4分段柜0.4台7供应技术文件在技术协议签订后2天内,卖方向设计院及买方供应以下资料。6.1. 低压抽出式开关柜安装运用说明书6.2. 附属设备运用说明书6.3. 低压抽出式开关柜总装图7. 4铭牌标记图8. 包装、运输、超吊、标记8.1. 低压抽出式开关柜具有承受低压抽出式开关柜总重的起吊装置。低压抽出式开关柜罂身有起吊的装置。8.2. 低压抽出式开关柜的结构在正常的铁路、马路及水路运输后,内部结构相互位置不变,紧固件不松动。8.3. 运输时应爱护低压抽出式开关柜的全部组件、部件不损坏和受潮.
