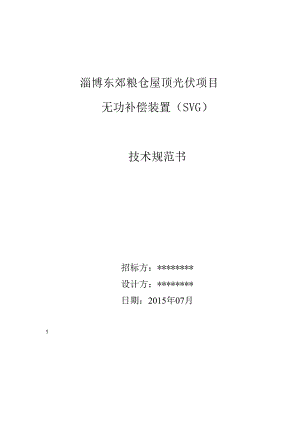

淄博东郊粮仓屋顶光伏项目无功补偿装置（SVG）技术规范书招标方：*设计方：*日期：2015年07月1 .总则12 .引用标准13 .一般运用条件24 .APF技术要求25 .SVG技术要求26 .结构指标47 .装箱资料68 .包装、运输69 .投标方技术服务610 .接入点示意及装置分界点711 .班址保证和管理71.总则1）产品符合本技术规范书全部所列要求。2）产品生产过程中，严格依据质量保证体系对产品实施全过程监控。3）产品只有在用户确认其达到技术规范全部所列要求，才能交付用户运用。4）产品设计上因存在隐患而造成事故（重大事故），产晶供应商应负全部资任,并赔偿由此造成的全部损失.2 .引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。全部标准都会被修订，运用本标准的各方应探讨运用下列标准最新版本的可能性。GB1912(MX)包装储运图示标记GB.T2423.12001电工电子产品基本环境试验规程试验A:低海试脸方法GB.T2423.22001电工电子产品基本环境试验规程忒验B:高温成验方法GB<242332001电工电子产品基本环境试验规程试验C:恒定湿热试验方法GB/T61131995无线电干扰和抗扰度测量设符规范GB.T13729-2002远动终端通用技术条件JB./T62I41992仪器仪表牢靠性验证明验及测定试验（指数分布）导则GB/T12349IWO工业企业厂界噪声测珏方法GB-T43652003电工术语电磁兼容GB,T47(Xj.!2(X)5家用和类似用途电器平安第部分：通用要求GBT17626.22(X)6电磁兼容试验和测盘技术静电放电抗扰度试验GB-T17626.32006电磁兼容试验和测量技术射频电磁场辐射抗扰度试脸GB/T17626.42(XX)电磁兼容试验和测遢技术电快速瞬变脉冲群抗扰度试验GB.T17626.52(X)6电感兼容试验和测置技术浪涌（冲击）抗扰度试验GB,T17626.72006电磁兼容试验和测散技术供电系统及所连设备谐波、谐波间的测量和测量仪器导则GB.TI4549-93电能质量:公用电网谐波GB.TI5543-I995£电能质量：三相电压允许不平衡度GB.T15945-1995£电能侦盘：电力系统频率允许偏差GB/T12326-20006电能质用：电压波动和闪变GBTI2325-20036电能质量：供电电压允许偏差GBT18481-2I6电能质量：短暂过电压和瞬态过电压GB.T15576-2(X)8牙低压成套无功功率补偿装置GB7625.1-1998管低压电气电子产品发出的谐波电流限值GB4208-2008外壳防护等级（IP代码第3 .一般运用条件1）环境温度：-25C+40,C2）相对湿度：95%（25-0,在不同温度和湿度条件卜.，应留意防止设备运行时凝露：3）大气压强：86kPa106kPa4）海拔高度：1000m：5）抗罐等级：7级；6）空气中无足以损坏绝缘和腐蚀金屈的气体，无导电尘埃及易燃易爆的介质存在。4 .工程概况本次工程设计在两段IOkY母线各加装一套额定补偿容址为±30（）kvar的SVG,共计两套，单套SvG以IOkV外线电压或无功作为限制目标,可以实现无功容量从感性30OkVar一容性30OkVar平滑连续调整。5 .SVG技术要求5.1 SVG装置主要技术参数：补偿容量：±30OkVar三相三线额定电压：40OY冷却方式：强迫风冷平均损耗：小于瑞响应速度：不大于"IOms5.2 SVG相关技术要求：（1）主电路逆变器采纳国际闻名品牌的IGBT器件以及进口骚动电路。（2）低压SVG具有三种限制模式，可自由设定:1）恒无功装置处于恒无功闭环工作方式下，其无功电流目标值由设定的参数“功率目标值”确定：2）恒电压装置无功输出的目标是将电网电压限制在所须要的目标值当中3）自动跟踪是指自动补偿负荷侧的无功电流，目标是在装置的补偿实力范围之内，限制装置的无功电流输出，使电网侧的无功电流为零。（3）具有渡波实力.要求SVG具有肯定的漉波功能，有效抑制13次及以下各次谐波。（4）可便利地通过并联实现扩容。（5）实时跟踪，动态补偿电网中的无功功率。可以使功率因数完全满意电力部门的要求。（6）过电流限制：采纳牢靠的限流限制环节.，当系统中的无功或谐波电流大于有源漉波器的治理实力时，装置能在自己的额定容量范围内最大限度的对无功或谐波进行补偿，维持正常工作，不会出现过栽烧毁等故障。（7）具备完整的爱护功能,包括母线过用、母线欠压、直流过压过流、IGBT元件损坏爱护、超温、IGBT短路等。具备系统启动自诊断功能.（8）具有缓冲启动限制回路，能缈避开自启动瞬间过大的投入电流，并限制该电流在额定范围之内。（9）限制器：计克与逻辑处理采纳全数字化技术，采纳DSp并配有功能强大的Ff1GA芯片.（10）采纳液晶显示面板，具有故障报警及追忆功能，在面板上能实时显示运行状态，以及设定运行参数（三）柜体色标R1.7035,防护等级IP20：柜体加装照明、风扇、漉网:柜体采纳2mm冷制钢板制作。（12）SVG装理采纳电缆下进线，制造厂硕留接口。（13）功率因数补偿后应达到0.98以上。5.3连接变压器相关技术要求：额定容量：300kVA额定电压：10k70.4kV额定频率：50HZ型式：干式（带外壳）6 .结构指标6.1 元器件要求D设备面板距地面25Omm范国内般不布置元件。2）印刷板、接插件、元器件等零部件在焊、装完成后，不得有虚焊、脱焊、元件松脱.端子组件上的端子安装应坚固、紧固摞钉不得松动。3）元器件之间应有足够空间，以便装配和接线，每个元件应有标记符号或代号。4）重附重于15g的元件必要时可用机械方法加固或实行减振措施.5）对长期带电发热的元件，其温升应符合自身的技术标准，安装位置应靠上方，按其功率大小与四周元件及导线线束保持仃不小于20mm的间隙距离，以确保四周元件及导线束不受影响.，6）道要位置的断路器应装有协助接点。7）接插件的接触电阻、插拔力、允许电流及寿命，均应符合有关国家及行业现行标准的要求.6.2 布线要求D全部接线点的连接坚固，当一个接线点超过两根导线时，确保接触牢靠，在两个接线点间的导线无搭接。2）交、直流电源线及I1.OV以上高电平回路途应与低电平（测量、信号、脉冲等）回路途分束走线,并留有肯定间隙，必要时应实行隔离或屏蔽措施。3）需移动连接线采纳多股铜绝缘软线，并有足够长度和适当固定。4）装置限制电路的导线截面应按规定的我流量选择，导线的额定绝缘电压应与电路的额定工作电压相适应。5）柜内母线和导线的颜色符合GB2681-81£电工成套装置中的导线颜色B的规定（A黄、B绿、C红），柜内爱护导体的颜色采纳黄绿双色。6）指示灯、按钮、插接件、走线槽等均符合国家或行业的有关标准。7）接线端子适合连接硬、软铜导线，保证了维持适合于电器元件和电路的额定电流、短路电流强度所须要的接触压力。端子上的回路名称及编号清楚可见且不易磨损.8）全部外部电缆进入装置均经过接线座。6.3 结构要求I）装置柜的外观平整光滑，标记应完整、正确、清楚。柜体采纳而强度优质钢板，金属构件经过防腐涂层处理，金属外壳喷塑（漆）后不得漏底、无明显划痕、气泡等,颜色匀整样，整齐美观。2）装置柜体结构坚固，无松动或晃动，柜门能在不小F90。的角度内敏捷启闭。3）结构选用能承受产品机械、电和热应力的材料制成，保证机械强度。4）结构考虑如下基本措施：a）地脚安装孔与拼屏孔：b）便于产品运输的起吊措施；C）平安接地设施并确保爱护电路的连续性，接地连接处应仃防锈、防污染的措施,接地处有明显的标记。5）其他要求a）结构组装后应整齐、美观、各焊口应无裂纹、烧穿、咬边、气孔、夹渣等缺陷,并应刚好消除焊渣。b）紧固联接应坚固、牢靠，全部紧固件均应具有防腐蚀镀层或涂层。紧固联接必需实行防松措施，对于既作联接乂作导电的零件（构成爱护电路的连接件除外），必需采纳铜质材料。c）结构各结合处及门的缝隙应匀整，门的开启、关闭应敏捷自如，锁紧牢靠。门的开启角度不小于90°,依据实际状况考虑加装限位机构。d）涂安层应有良好的附着力,应匀整、光滑，不允许有流挂、缩边、缩孔等缺陷.7 .装箱资料I）装箱资料清单：2）运用说明书：3）电气原理图及接线图（如运用说明书中已包括,可不再另行提出）：4）产品出厂合格证明书或合格证；5）出厂试验报告8 .包装、运输I）设备的包装应防潮、防震，包装件外形尺寸和质量应符合国内外运输方面有关超限、超重的规定。2）产品包装环境应清洁、干燥，无有害介质。选用的包装材料不应引起产品的表面色洋变更或锈蚀，也不应由于包装材料的变形而引起产品损坏。3）产品应有专用包装箱，在运输过程中，不应有猛烈振动、冲击和倾倒放置。4）包装坚固，保证设备免受潮湿、生锈，雨淋和振动.包装应能够承受大批量搬运和装卸以及长距离空运、砧运运输。5）保证设备平安抵达用户现场而无损坏。设备包装应符合卜.述条件：/全部设备包装应便于装卸、转运和现场安装。,在运输和存储期间，设备的电气绝缘应防止受潮和灰尘进入。/对于那些受冲击和振动易于损坏的设备，应按要求用便于运输的方法包装。/从供货方到目的地的运输由供货方负贡。目的地分别为指定的地点：在设备到达目的地后，供货方组织、项目方参与，开箱的收。假如发觉任一设备有偏差、损坏、损失、遗漏或数量、质量、技术规范因供货方的货任与合同不符,项目方有权向供货方提出索赔，现场交接的最终验收完成之后,供货方代表将设备移交项目方进行储存.为储存的须要而将设备移交项目方，并不意味项目方已接收设备。9 .投标方技术服务I）投标方负责APF/SVG设备及软硬件系统的指导安装、调试。2）在产品质保期内出现制造质量问题的设备，由供货方负责修理或更换。对非供货方货任造成的设备损坏，供货方有优先供应配件和修理的义务。供货方应对正常条件下全站系统的平安稳定运行负贡。3）双方应依据现场施工的实际工作进度，协商确定投标方技术人员数量、在现场服务的持续时间、以及到达和离开安装现场的日期。4）投标方指定的工地代表应在合同范围内全面与项目方的工地代表合作与协商，解决合同有关的技术问题和现场安装工作问题。双方的工地代表未经授权，无权变更和修改合同。5）投标方现场工程师应完成合同规定的有关技术服务，进行设备的安装、调试和验收试脸。对项1方人员具体说明技术文件、图纸、运行和维护手册、设备特性、分析方法和有关的留意事项等，以及解答和解决项目方在合同范围内提出的技术问题，6）在设备和系统安装均已完成后，双方将检查和证明安装工作并签发2份有关安装完成证明书，双方各持I份。7）假如在签发安装完成证明书后3个月内，由于投标方的缘由，系统有一条或多条达不到规定的技术性能时,供货:方应在附加的1个月内实行有效措施，使系统完全达到规定的技术要求，在此期间的一切费用由供货方担当。8）
