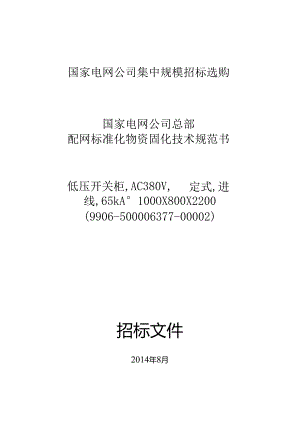

国家电网公司集中规模招标选购国家电网公司总部配网标准化物资固化技术规范书低压开关柜,AC380V,定式,进线,65kA°100OX800X2200(9906-500006377-00002)招标文件2014年8月第I部分：通用技术规范1I范围12规范性引用文件13术语和定义14总则15技术参数和性能要求56试脸97技术tti务、设计联络、工厂检验和监造11第2部分：专用技术规范13I标准技术参数132俎件材料配置表143运用环境条件表144附图15第1部分：通用技术规范1范围本部分规定了低压开关柜招标的总则、技术参数和性能要求、试验、包装、运怆、交货及工厂检5金和监造的一般要求.本部分适用于低压开关柜招标。2规范性引用文件卜例文件时于本文件的应用是必不行少的,凡是注日期的引用文件，仅注日期的版本适用于本文件,凡是不注口期的引用文件，其最新版本(包括全部的修改单适用于本文件，GB7251GB14048GBZZ18S59导则GB/T20641GB50150GB1208GB/T16935.1GB/T2681GB5585.2JB5877IEC616-11导则低压成套开关设备和限制设备低压开关设备和限制设符封闭式低玉成食开关设法和限制设在在内部故障引起电弧状况卜的试验低压成套开关设备和限制设备空壳体的一般要求电气装在安装工程电气设翁交接试脸标准外壳防护等侬IP代码低压系统内设备的绝缘1.作电J1.成套犍捏中的导线颜色电工用铜.愕及其母线其次部分：惘电线低压固定封闭式成套开关设备封闭式低压成套开关设备和限制设备在内部故障引起电退状况下的试验3术语和定义下列术语和定义适用于本文件.3. 1招标人bidder提出招标项F1.迸行招标的法人或其他殂纲。3.2投标人tenderer响应招标、参与投标竞争的法人或者其他组织，3.3卖方(供方)se1.1.er(supp1.ier)供应本部分货物和技术服务的法人或其他组织,包括其法定的承继拧.3.4买方(需方buyer(purchaser)购买本部分货物和技术服务的法人或其他组织,包括其法定的承继者和经许可的受让4总则4.1 一般规定投标人须细致阅读包括本部分在内的招标文件附述的全部条款,投标人供应的低压开关柜以下简称开关柜应符合招标文件所规定的要求.本部分提出了对开关柜的技术参数、性能、结构、试验等方面的通用技术要求.本部分提出的是最低限度的技术要求，并未对一切技术细微环节作出规定，也未充分引述有关标准的条文，投标人应供应符合本部分引用标准的最新版本标准和本部分技术要求的全新产品.假如投标人没有以书面形式刻本部分的条文提出差异，则感味着投标人供应的设备完全符合本部分的要求.如有与本部分要求不一样的地方，应逐项在投标人技术叁异龙中列出.本部分将作为订货合同的附件，与合同具有同等的法律效力。本部分未尽事宜，由合同签约双方在合同谈判时协商确定。本部分中涉及有关商务方面的内容，如与招标文件的商务剖分有冲突时，以商务部分为准-本部分各条款如与专用部分有冲突，以专用部分为准.4.2 适用范固本部分的适用范围仅限于投标产品的设计、结构、性能、安装、试验、网试及现场眼务和技术服务.中标人不应晚于签约后30天内,向招标人提出一份详尽的生产进度支配表，包括产M设计、材料选曲、产M制造、厂内测试以及运输等详情,以确定每部分工作及其进度。生产进度支配表见表U表1生产进度支配表合同号，项目W称：设番幺称，蟹号规格，工作日期：至IW造商名称及地址：技术短冠号I工作号口岸日Jth到岸日期：到达交货地点日期：年月日）现目7工程一图图城寄出图纸认可时何iSi1.联络会材料及用套件选曲材料及配转件进厂都件生产（包括选购）及试验母线隔离开关新路器电流,4怨洪浪涌爱护!S多功健数够我三相数能表工厂组装Xi½1.1 2.3工作进度如有延误，投标人应刚好向招标人说明缘由、后果及实行的补救措施等”4.3 设计图纸、说明书和武的报告要求4.4 3.1图纸的要求a）全部傍经招标人确认的图纸和说明文件，均应由投标人在合同生效后的14天内提交给招标人迸行审定认可。这些资料包括开关柜的外形图、剖面图、缶汉图、组法图、基础图、电气原理图、运输尺寸、运物质成、重心、总质Ift及二次线布置图等.招标人审定时有权提出修改看法.招标人在收到霜认可图纸天后，将一套确认的或签有招标人校定标记的图纸（招标人负责人签字）返还给投标人.凡招标人认为须要修改且经投标人认可的，不得对招标人增加费用.在未经招标人对图纸作最终认可前任何选照或加工的材料损失应由投标人单独担当.b）投标人在收到招标人确认图纸（包括认可方修正看法）后,应于14天内向招标人供应报终版的正式图纸和一套供发制用的底图及正式的光盘,正式图纸应加盖工厂公章或签字.C）完工后的产品应与最终确认的图纸一样.招标人对图纸的认可并不减轻投标人关于其图纸的正确性的出任.设备在现场安装时，如投标人技术人员进步脩曲图纸，投标人应财图纸IR新收编成册，正式递交招标人，并保证安装后的设备与图册完全相符.d）图纸的格式：全部图纸均应有标四把、相应编号、全部符号和部件标记，文字均用中文，并运用S1.国际单位制。对于进口设备以中文为主，当招标人对英文局部有疑问时，投标人应进行书面说明。C）投标人免费供应应招标人全部最终版的图纸.资料及说明书,其中图纸应包括a）款所涉及的图纸和投标人臼带的电缆清册,并且应保证招标人可按坡终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。4.5 3.2说明书的要求a）开关柜的运用条件和技术参数.b）开关柜及主要元件的结构、安装、调试、运行、维护、检修和全部附件的完整说明和技术数据，C）开箱和起吊：运输单元的旗城，起吊和开箱的待息事项及专用的起吊用具等。d）组装：运尬刑元应有清晰的标记和代号.注有运尬单元号的组奘示意图，O安袋打算：基础施J1.的要求，外部接线崩子的尺寸，电缆进入地点位武接地以及各种管道的连接方式、尺寸和布河等资料，f）最终的安装脸收：现场交接试验项目及试验方法.g）维护：主要元件的维护说明以及修理工作的分类、程序和范围.h）运行检修：运行中应留意的事项及限制指标，主要元件的检偿闷期和检修方案.i）开关柜各个元件和全部附件的技术数据。j表示开关柜和操动机构的结构图及对基础的技术要求的说明。k）结构特征'设符及其元件的更具体的说明.I）操动机构特征的说明.m）侪品备件、专用工具和专用仪器仪表的运用说明，n）说明书运用中文.4.6 3.3试验报告的要求a）开关柜的国家强制性产品认证试蕤报告（CCC认证、型式试脸报告和出厂试裟报告。b）开关柜主要元件（见表1）的型式试验报告和出厂试脸报告.C）当产品的设计、工艺、生产条件或运用的材料及主要元件发生期大变更而影响到产品性能时，应做相应的型式试验并供应试骁报告.4.7 3.4图纸、说明书及试粉报告等资料投标人应向招标人供应的资料、图纸和试5金报告见表2,但不限于表2的内容.表2投标人向招标人供应的资料、囱纸和试脸报告序号内容序号内容1图纸及安装运用说明H2.2全你出厂试敢报告1.1土建,地M规定及图纸2.3整柜及主要元件的CeCii书1.2安装、雉护.送行说明及图纸2.4其他试验报告1.3电气原理图3共他资料1.4二次限制、涧收、监控、信号回路、协助设备同跖上方案用、元件安装图纸3.1主要元件标准1.5布置图平面、Wi面12所用材料标准1.6安装图，潜外形尺寸、运输尺寸、原IA3.3依宜.冏求规定1.7主亵元件安装运用说明H3.4包装.运检.贮存线定1.8专用工具、仪表介绍3.5现场试脍规定和标准1.9运输卬安装所的专川设备的说明3.6修理拒雨1.10现场试验和耳他试验说明3.7装箱清取2试验报告3.8包装说明2.1至於51式试的报告3.9设备中运用的洞附剂'油腌的济单及检监合格证明4.8 标注合同中全部设法'备品得件，包括投标人从第三方获得的全部附件和设备，除本部分中规定的技术参数和要求外,其余均应遵照最新版本的电力行业标准（D1.）、国家标准（GB）和IEC标准及国际单位制（SI）,这是对设备的最低要求,投标人饯如果纳臼己的标潴或规范,应向招标人供应中文和英文（若有）夏印件并经招标人向遐后方可采纳，但不能低于D1.,GB和IEC的有关规定。全部蝶检、双头螺性、螺致、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准.4.9 投标人提交的技术叁数和信总a）技术参数特性表、投标人技术的差表及相关技术资料。b）投标产品的特性参数和特点.C）与其他i殳备协作所需的相关技术文件和信息.d）设茶具体的一次接战图及布词图。O型式试验报告。4.10 品备件投标人应供应必备和举荐的备茄备件.全部备品每件应为全新产品，与己经安装I可型号设法的相应部件能够互换.全部备品备件应单独装箱，包装应能防尘、防潮、防止损坏等,与主设备一并发运，井标注“备品备件”以区分本体.4.11 用工具与仪器仪表投标人应供应必备和举荐的专用工具和仪器仪表，全部专用工具与仪器仪表应是全新的，井附具体的运用说明资料。专用工具与仪仪表应服独装箱.注明“专用工具”、“仪器仪表”.并标明防潮、防生、易碎、向上、勿倒置等字样，问主设备一弁发运.4.12 装'调试、性镜试物、试运行和验收合同设备的安装、调试将由招标人依据投标人供应的技术文件和说明甘的规定在投标人技术人员指导下进行.合同设备的性能试验、试运行和验收依据本部分规定的标准、规程规范进行.4. 8.3完成合同设备安装后，买方和卖方应检套和匈认安装工作，井签？f安装工作证明书，共两价，双方各执一份。设备安装、调试和性能试5金合格后方可投入试运行.试运行后招投标双方应签*合同设备的验收证明书（试运行时间在合同谈判中商定），该证明书共两份，双方各执一份.假如安装,调试、性能试验、试运行及质保期内技术指标一项或多项不能涵足合同技术部分要求，招投标双方共同分析缘由，分清或任,如属制造方面的缘由，或涉及索赔部分，按商务部分有关条款执行.4.9满足的标准装置应满足GB7251.GB14048.GB/Z18859.GB/T2064kGB50150.D1./T404、IEC616,“、电力设备（沟通部分）监造大纲、电网设符及材料喷量管控重点措施、阻家电网公司物资选购标准（最新版）高海拔外绝缘配置技术规范中所列规定、规范和标准的i新版本的要求，但不限于上述所列规范和标准.5技术参数和性能要求5.1开关柜技术参数开关柜技术参数见技术规范专用部分的技术参数特性友，5.2通用
