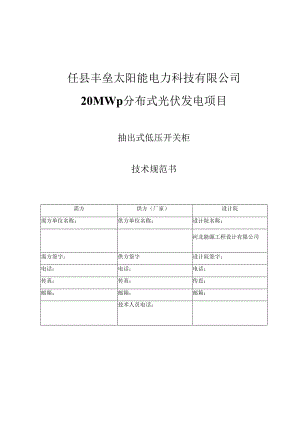

任县丰垒太阳能电力科技有限公司20MWp分布式光伏发电项目抽出式低压开关柜技术规范书需方供方（厂家）设计院需方单位名称：供方单位名称：设计院名称：河北能源工程设计有限公司需方签字：供方签字设计院签字：电话：电话：电话：传真：传真：传直：邮箱：邮箱：邮箱：技术人员电话：二。一五年八月1 .总则2 .基本技术叁数及要求3 .供货范围4 .技术资料和交付进度5 .监造、检验/试验和性能验收试验6 .技术服务和设计联络7 .分包与外购8 .差异表1、总则1.1 一般要求本技术规范适用下任县丰垒太阳能电力科技有限公司2（）MWp分布式光伏发电项日低压抽出式开关柜。本技术规范具体的说明白开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。本技术规范阐明白抽屉式低压开关柜的最低技术要求。供方供应的设备在技术上是成熟的、先进的和牢靠的。产品工艺精湛、功能完善、稳定性高、维护便利，完全符合技术要求。适用于沟通额定电压：低压400V、额定频率50HZ的厂用电系统、是完整的成套设备，在符合运用环境条件状况下，接通电源即可运用。供方必需有权威机关颁发的IS（三）OOO系列的认证书或等同的质量保证体系认证证书.供方需供应最近五年内同类设备的销售记录及履行类似供货合同（如信誉、版量、交货、服务等）的状况，供方（包括分包厂）至少已设计、制造和供应过同类设备，且应在两个与本工程类似的条件下或较规定的条件更严格条件下至少有三套两年以上的商业运行阅历。如发觉有不真实的状况,需方有权拒绝该投标。供方供应的设备是完全符合工业标准及规范要求的优质产品。供方保证供应的低压开关柜产品须在国内通过国家检测中心型式试验，并获汨3C中国国家强制性认证CCC认证证书，产品在国内大中盘项目中牢旅运行。1.1.7 供方应细致阅读招标文件,包括商务和技术部分的全部规定.由供方供应的设备的技术规范应与本技术规范书中规定的要求相一样。1.1.8 本规范书提出了对配电柜本体及其附属设备的技术参数、性能、结构、试验等方面的技术要求。并应满意最终定贪图的要求。1.1.9 本规范书提出的是最低限度的技术要求，并未对一切技术细微环节作出规定，也未充分引述有关标准和规范的条文，供方应供应符合GB和IEC最新版本的标准及本规范书的优质产品。1.1.10 假如供方没有以书面形式对本规范书的条文提出异议，则意味着供方供应的设备完全符合本规范书的要求。如有异议，应以“对规范书的看法和同规范书的差异”为标题的特地章节加以具体描述。1.1.II规范书所运用的标准如遇与供方所执行的标准不一样时，按较而标准执行.1.1.12 规范书经供、需双方确认后，作为合同的附件，与合同正文具石同等的法律效力.3本次招标依据本标书和招标图纸，开关柜生产制作最终依据为施工图.由于供电负荷现阶段尚不非常确定，招标图与施工图可能有小的改变，包括元件规格的调整，排列依次的调整等，不应因此影响商务价格（较大图纸修改除外）.4本规范书未尽事宜，由需方和供方在合同技术谈判时双方协商确定。1.2 工作范围1.2.1 本技术规范的运用范围仅限于本工程所订低压抽出式配电柜（筒称低压开关柜或开关柜）。其中包括开关柜本体及其协助设备的功能设计、结构、性能、安装和试验等方面的技术要求，以及供货和现场技术服务。1.2.2 合同签订后，供方应在三天内，向需方提出一个详尽的生产支配，包括设省设计、材料选购、设备制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度.1.2.3 如有延误,供方应刚好将延误交货的缘由、后果及实行的补救措施等,向需方加以说明。1.3 主要标准和规范1.3.1 1合同中全部设备、备品备件，包括供方自其它单位获得的全部附件和设备，除本合同中规定的技术参数和要求外,其余均遵照最新版本的国家标准（GB或GB/T）国际电工委协会标准（IEC）及国际单位制（SI）,这是对设备的最低要求,假如供方有自己的标准或规范,但必需向需方供应复件并获得需方同意后方可采纳,但原则上均不能低于GB、GB/T、IEC的有关规定,特殊是这些规定或规程中与GB、GB/T、IEC标准有相互冲突的地方,应先征得需方同意后才能制造.1.3.2 执行的标准:1EC439-1(1985)IEC439-2(1985)GB7251ZBK36001-89JB/T9661GB9466GB50150-91GB50169-92GB50171-92低压成套开关和限制设备工厂组装的低压开关设备和限制设备装置对母线干扰系补充要求低压成套开关设备低压抽出式成套开关设备低压抽出式成套开关设备低压成套开关设备基本试脸方法GBJ148-90GBJ149-90SDGJ14-86SDGJ9-87GB191电气装置安装工程电气装置安装工程电气装置安装工程电气装置安装工程收规范电气装置安装工程电气设备交接忒验标准接地装置施工及验收规范盘、柜及二次线回路接线施工及验收规范电气变压落、油浸电抗器、瓦感器施工及验母线装置施工及验收规范IEC-529JB794GB4942.2-85GB4208导体和电器选择设计技术规定电测量仪表装置设计技术规程包装储运图示标记外壳防护等级的分类电机、电器和变压器用绝缘测量耐热分级低压电器外壳防护等级外壳防护等级的分类GBT14048.1低压成套开关设备及限制设备总则GB/T14048.4低压成套开关设备及限制设备低压机电式接触器和电动机起动器GB/T14O48.5低压成套开关设备及限制设备限制电路电器和开关元件第一部分分机电式限制电路电器IEC-47O沟通接触器国家标准GB和IEC标准若有变动，本技术规范节亦相应变动。以上标准如有最新版本，供方均执行及新、最高要求的版本。1.3.3 全部螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISo）和国际单位制（SI）的标准.1.4 备品备件1.4 .1供方应供应安装时必需的备品备件。142全部备品备件应为全新产品，与己经安装设符的相应部件能够互换，具有相同的规格材质和制造工艺。1.5 .3全部备品备件装在箱内，防尘、防潮、防止损坏等与主设备一并发运，并标注“备品备件”以区分本体。1.5 专用工具与仪5»仪表1.5. 1供方应供应安装时必需的专用工具和仪器仪表。1.5.2全部专用工具与仪器仪表必需是全新的、先进的且须附具体运用说明资料.1.5 .3专用工具与仪器仪表应装于箱内，注明“专用工具”“仪器仪表”，井标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。1.6 安装、调试、性能试融、试运行和睑收1.6.1合同设备的安装、调试招由需方依据供方供应的技术文件和说明书的规定在供方技术人员指导卜进行。1.6.2合同设符的性能试验、试运行和验收依据本技术规范规定的标准、规程规范进行。1.6.3完成合同设备安装后，需方和供方应检查和确认安装工作，并签署安装工作证明书，共两份，双方各执一份。1.6.4验收时间为安装、调试、性能试验和试运行完成后三个月内。在此期间，假如全部的合同设备都已达到各项技术指标，并稔定运行16«小时，供需双方应签署合同设符的验收证明书，该证明书共两份、双方各执一份。1.6.5对于安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满意合同要求，供需双方共同分析缘由，分清责任，如属供方的缘由，涉及索赔部分按商务条款执行。1.7产品运用条件项目概述，拟建站址位于河北省邢台市任县大屯乡大北东村和大北西村。中心地理坐标为:北纬34°3455.18”,东经地势敦为平坦,站址处交通便利。任县地处东部季风型、南湿带气候带亚温润区，气候温柔，四季分明，雨垃集中，雨热同期。全年平均气温13C,寒暑改变显著，全年平均降水量为498.2亳米。年平均日照总时数为2567.5小时，年平均无航期197天。任县地区基本气象要素统冲表二、主要气象要素编号项目数量备注1多年平均气温,C18.22多年极端最而气温'C42.23多年极端最低气温1C-20.74多年最大冻土深度m1.55多年最大积雪厚度cm266多年平均风速11Vs27多年极大风速m/s138多年平均沙尘暴日数日3.89多年平均雷暴日数032.52、基本技术参数及要求2.1 基本技术叁数站用O.38kV工作段型式：MNS型抽出式开关柜额定电压380V额定绝缘电压660V额定频率50Hz水平母线电流I(XM)A垂直母线电流5APC也额定峰值耐受电流125kAPC柜额定短时耐受电流50kA(1.s有效值)防护等级IP402.2 主要电器元件的选择电源进线采纳双电源自动切换装理，其余回路按招标图配置.母线用铜母线，主母线采纳镀锡，分支母线带热缩套管。开关柜采纳电缆下进下出线。2.3 基本技术要求2.3.1柜体结构2.3.1.1柜体框架为垂直地面安装的自撵式组装结构，不靠墙安装,主框架上均有安装模数孔。柜架的全部构件都需经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉坚实相互连接成基本框架，再用专用的连接件用螺钉连接，强度高、抗震性好。全部柜架及内层隔板、侧板都作镀锌纯化处理。四周门板，经静电喷塑处理，爱护门板10年不生锈。2.3,1.2开关柜柜体有足够的强度。内部各工作堆元之间通过金属挡板或相当的材料隔离。2.3.1.3带电部分加以适当的爱护以防止触电“在其它单元带电的状况下能更换和改接电缆。2.3.1.4低压抽掘式开关柜的基本柜体钢板采纳敷铝锌钢板，由供优厂家供应柜体钢板和断路器安装板的厚度，对于抽屉式开关柜采纳整块式功能板。MNS柜尺寸：800x800o全部开关柜高度均为2200mm。2. 3.1.4对于电缆馈线开关柜，每个开关柜装有宽度不小于30Omm的电缆小室。2.3. 1.5开关柜的结构保证工作人的平安和便于运行、维护、检查、监视.、检修和试验。开关柜的全部不带电的金属部件都有效地接到开关柜的爱护接地母线上。2. 3.2通风2. 3.2.1通风孔的设计和安装应保证熔断器、断路器在正常工作时或在短路状况下没有电弧或可熔金屈喷出。3. 3.2.2通风孔的尺寸、形态及安装位置不应使整个外壳的强度有明显的卜降。4. 3.2.3通风孔的设置不应降低外壳的防护等级。5. 3.2.3外壳顶部的通风孔应用覆板遮盖。隔离.1利用隔板将装置划分成几个隔室，如母线隔室、电缆隔室、功能单元隔室、限制回路隔室，以满意下述几种要求：一一防止触及邻近功能堆元的带电部件；限制事故电弧的扩大；一一防止外界物体从装置的一个隔室进到另一个隔室.2隔室之间的开孔可以确保熔断器、断路器在短路分断时产生的气体不影响相邻隔室的功能单元的正常工作。.3供方采纳隔离的隔板是金屈板或绝缘板，金属隔板与爱护接地导体牢靠连接，金域隔板在物体碰揄时的变形不会削减其绝缘矩离：绝缘隔板为阻燃、不吸潮、不易碎裂的优质绝缘材料制成。.4功能单元隔室中的陶板不会因短路分断时产生的电弧或游离气体所产生的压力而造成损坏或永久变形。.5各功能室严格分开，各单元的功能作用相对独
