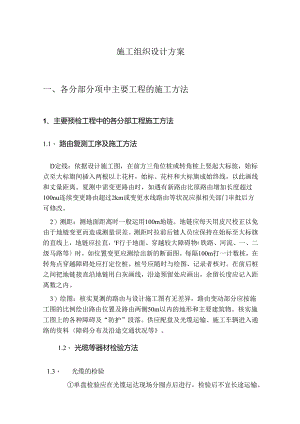

施工组织设计方案一、各分部分项中主要工程的施工方法1、主要预检工程中的各分部工程施工方法1.1、 路由复测工序及施工方法D定线：依据设计施工图，在前方三角位桩或转角桩上竖起大标旅，始标点至大标旗间插入两根以上花杆，始标、花杆和大标旗成始终线，以此画线和丈量距离。夏测中需变更路由时，如遇有新路由比原路由增加长度超过100nu连续变更路由超过2km或变更水线路由等状况应报相关部门审批后方可修改。2）测距：测地面距离时一般运用100m地链。地链应每天用皮尺校正以免由于地链变更而造成测量误差。测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，'F行于地面。穿越较大障碍物铁路、河流、一、二级马路等时，如位置变更应测绘出新的断面图。每隔100m打一计数桩，在转角点穿越障碍处应打定位桩。桩号应随时与绘图、记录者核对。在前后桩之间把地链接直沿地链用白灰画线，沿途预留处应画出，余留长度应记入距离数之内。3）绘图：核实夏测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物。核实施工图上的各种障碍及“防护”段落。供应配盘及光缆运输、施工车辆进入通路的资料障碍分布及沿途交通状况等。1.2、 光缆等器材检验方法1.3、 光缆的检验单盘检验应在光缆运达现场分囤点后进行，检验后不宜长途运输。单盘检验前的打算工作:a) 熟识施工图技术文件订货合同，了解光缆规格等技术指标、中继段光功率安排等：b) 收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等；外观的检查：a) 检查光缆盘有无变形，护板有无损伤，做好记录，与供应商一起开盘检查，并将出厂合格证及技术参数资料保存。b) 开盘后先检查光缆外表有无损伤，如有损伤做好记录,如有出厂的记录或卡片收好保存。c) 剥开光缆头。有A、B端要求的识别端别，识别光缆种类，并在盘上用红漆标上新编盘号，光缆种类及外端端别。进行光性能检验：a) 衰耗测试：采纳光时域反射仪(OTDR)测试；加Ikm左右尾纤，以消退OTDR的盲区，测试做好记录。测试结果如超出标准或与出厂测试相差太大，马上向光缆生产厂家提出用剪断法进行测试。b) 长度测试：用光时域反射仪(OTDR)测出每根光纤的长度，同一光缆几根纤的测长加以比较。如有较大差别则从另一端测试或做通光检查以防有断纤。测试方法如图所示2)光缆的配盘配盘的基本流程a） 列出光缆路由长度总表依据路由复测资料，列出各中继段内各种不同施工形式的地面长度。内容包括埋式、管道、架空、水底或丘陵山区爬坡等布放的总长度，以及局（站）内的长度（局前人孔至机房光纤安排架（盘）的地面长度）。b） 列出光缆总表将单盘检验合格的不同光缆列成总表，内容包括盘号、规格、型号及盘长等。c） 初配（列出光缆安排表）依据不同敷设方式路由的地面长度，加余量（10%）算出各个中继段的光缆总用量。依据算出的各中继段光缆用量，选择不同规格、型号的光缆，使光缆累计长度满足中继段总长度的要求。列出初配结果，即中继段光缆安排表。对于先分屯后单盘检验工程的初配，考虑到有的大型工程上得快,必需先分屯后检验。对这类工程，应依据设计长度，按上述同样方法进行初配，然后分屯，待检验、路由复测后进行中维段正式配盘。但按设计长度初配时应留有一部分机动盘作为正式配盘时调整选用，机动盘一般先放到中心分屯点。d） 正式配盘依据初配结果，按配盘一般规定正式配置，包括接头点位置的初步确定。具体配盘方法步骤见后述内容。配盘完毕后，应比照实物清点光缆、核对长度、端别安排段落并在缆盘标明清晰，最终填好配盘图表交施工队或作业组实施倘放。配盘意示图从特殊光缆接头点向两端配光缆，在配盘时考虑以下状Ia) a依据路由复测，光缆配盘应尽量做到整盘敷设，削减接头；管道光缆时，应考虑人(手)孔间的累计距离，削减奢侈光缆。b) b光缆接头位置避开在河中、过马路铁路的穿越处和建筑物以及地形困难不易接续操作的地点。c) c配盘时应尽可能把穿管的地段支配在靠近光缆的两端位置，以削减布放时间缆穿管的距离。d) d为了削减接头，在光缆数量容许时并征得业主同意可以把埋式光缆配进管道。1.3、光缆接头盒及其配套材料的检查光缆接头盒应不漏气、不变形、不龟裂。配套材料达到相关规定要求。工序施工流程框图2、施工从复勘到组织交工的分部分项工程施工方法2.1、 路由复测1)复测组织a) 以项目经理为首，针对该项目规模，支配6个熨测队划段同时进行熨测：每个熨测队由2个技工，1个普工组成。b) 将设计图纸复印按段复印，安排给6个熨测队长手中。c) 依据“路由夏测施工方法”施工，参照图纸，对路由进行复测、划线、定位。对与设计图纸不相符合的地方进行具体、反复考察，并提出合理可行的方案。具体内容见“复测的主要任务二d) 在复测的过程中，定位材料分屯点。2)复测的主要任务a) 依据核定光缆(或硅芯管)路由走向及敷设位置。b) 核定和丈量中继段距离，其中包括直埋、管道、水线所处段落和进局距离。c) 核定光缆穿越铁路、马路、河流、湖泊及大型水渠、地下管线等障碍物的具体位置和处理措施。d) 核定防护地段及处理措施。e) 核定沟坎爱护的地点和数量。f) 核定管道光(电)缆占用管孔的位置。g) 为中继段光缆的配盘、光缆的运输供应资料h) 修改、补充施工图。3)路由复测的原则a) 复测时应严格依据设计路由，如遇特殊状况不能按设计路由时应与设计、建设、监理单位协商确定。b) 市区内光缆埋设路由及在市郊规划线内穿越马路、铁路位置如发生变动时应报当地相关部门审批后确定。C）埋式光缆与其他建筑设施间的净距应符合规范要求（详见直埋光缆。d）架空光缆与其他建筑设施间的净距应符合规范要求（详见架空光缆。2.2、卷材的组织1）光缆a） 到现场后，由我方材料员会同现场监理及业主，按其次部分工序所列方法对光缆进行数量、包装等认可，然后马上向公司申请单盘测试。b） 检测组织 在确定开工时，由工具保管员将检测器材进行保养、调较，以确保检测器材的正常运用。 光缆运到现场收后，马上指派2名娴熟测试人员到现场检测。 在光缆屯放点空出一块测量场地。 对参与测量的人员进行技术交底，以统一相识、统一方法。 凡经过检验的光缆、器材，由测试员进行记录，并在缆盘上标明：盘号、外端端别、长度、程式（指埋式、管道、架空、水卜等）以及运用段落等（配盘后补上），交由公司资料签收保管。 检验合格后，测试员将单盘光缆刚好复原包装，包括光缆端头的密封处理、固定光缆端头、缆盘护板重新钉好，并将缆盘置于妥当位置，留意光缆平安。 对经检验发觉不符合设计要求的光缆、器材应登记上报,不得随意在工程中运用。检测结果须得到项目经理及相关负资人认可，对有问题迹象的，反复核查检测，保证光缆的合格，为施工供应前提保障。2）其他材料验收组织按标书其次部分所列方法及要求对其他材料进行验收，验收由我方保管员、质保员会同监理及业主单位进行。3）器材的安排由指定的预算员对所划分的段落支配需求，按需安排器材。4）器材的保、存、管a） 材料的运用、收发与存放项目处设立材料管理组，各施工队设立材料库房。 材料送达我公司指定分屯点后，按工序方法中说明方法进行检验合格后入库。 仓库保管员负货登记台帐入库，由专人保管和发放，昼夜值班。 健全材料管理制度。对全部材料定点存放，各类器材放置有序，防潮、防火措施有力，易腐蚀易燃易爆材料定点定人保管，做好防盗工作。 每日施工归队时，各班都要对施工现场进行清理，仓库保管员要刚好进行清理，将其归类存放。 剩余器材，任何人不得擅自处理，统一上交业主，并与业主办妥上缴手续交公司存档。工程过程中，全部的人员须严把质量关，在运用前，必需进行仔细检查，时不合格材料严禁运用。 对各分段所用的材料进行突击检查，杜绝奢侈现象：同时，杜绝为节约成本而忽视材料质量现象。 对材料做好台帐登记，与建设方做好材料平衡工作。b） 施工仪器、仪表及机械设备的保管： 依据施工仪器、仪表及机械设备运用和运输手册中的要求，将完好运输到事先确认好的存放地点。 为避开在运输途中发生意外，全部运抵现场的仪器、仪表及机械设备由专业人员，在一天内进行完成再一次检测工作,再次确保机具的完好。 专人进行保管（可由材料管理员兼任）。 由项目经理把确定好的施工用的仪器、仪点及机械设备管理、调动、运用方法，张贴在施工现场临时设施内，使每个施工人员了解相关流程。 领、还记录，专人运用； 定期检测、养修。5）制定奖惩制度对器材验收及管理制定相应的奖惩制度，由项目经理及相关负责人对此和相应人员进行绩效考核。2.3、 线路、管道等施工的组织1）直埋光缆a）开挖直埋沟按开挖直埋沟工序施工方法进行施工开挖直埋沟的人员组织支配A六个施工队分段同时进行开挖。此阶段施工过程中，支配每个施工队保证有技工15个，普工25人。个别段落若施工难度较大，则视状况另行加派普工1525人。A各队设施工队长1名，质量平安协管员1名，由项目经理干脆领导，监督直埋沟路由方向姑否正确、沟深是否达到要求。沟深须达到下衣要求：干线光缆埋深表敷设地段及土质埋深（m）一般土、硬土>1.2砂砾土、半石质、风化石>1,0全石质、流砂>0.8市郊、村镇>1.2市区人行道21.0马路边沟：石质（坚石、软石）边沟设计深度以下0.4马路边沟：其它土质边沟设计深度以下0.8马路路肩20.8穿越铁路（距路面基）、马路（距路面基）1.2沟渠、水塘1.2河流按水底光缆耍求注1、边沟设计深度为马路或城建管理部门要求深度。注2、石质、半石质地段应在边沟底和光境上方各铺100mm厚细土和沙土，此时可将沟深觇为光统的深度.A在挖掘沟（坑）施工时，如发觉有埋藏物，特殊是文物、古墓等必需马上停止施工，负责爱护现场，且与有关部门联系，在未得到妥当解决之前，严禁在该地段内接着工作。同时，在开挖直埋沟时，须留意直埋光缆与其他建筑物间最小净距要求，见下表:直理光缆与其他建筑设施间的最小净距我名称平行时5）交越时（B）通信管道边线（不包括人手孔）0.750.25非同沟的直埋光、电缆0.50.25埋设电力电缆（35KV以F）0.50.5埋设电力电缆（35Kv以上）20.5给水管（管径小丁30Cm）0.50.5给水管（管径30Cm50Cm）10.5给水管（管径大于50Gn）1.50.5而压油管、自然气管100.5热力、排水管10.5燃气管（压力小于300KPa）10.5燃气管（压力300KPa800KPa）20.5排水沟0.80.5房屋建筑红线或基础1树木（市内、村镇大树、果树、行道树）0.75树木（市外大树）2水井、坟墓3炎坑、积肥池、沼气池3架空杆路及拉线1.5注：I、直埋光缆采纳钢管爱护时.与水管'燃气管、石油管交越时经即可降低为01.5m.2,时于杆路、拉线、孤立大树和高耸建筑，还应考虑防缶要求。3、穿越埋深与光缆相近的各种地下管线时,光缆宜在笆线下方通过.A如需爆破时，严密组织，检查爆破区的确无人后再发出爆破信号，爆破人
