智慧水电厂建设技术规范.docx

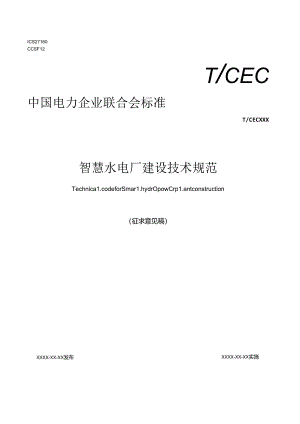

ICS27160CCSF12t/cec中国电力企业联合会标准T/CECXXX智慧水电厂建设技术规范Technica1.codeforSmar1.hydrOpowCrp1.antconstruction（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施目次前三21 .范围32 .规范性引用文件33 .定义与缩略谓44 .总体要求55 .体系架构65.1. 平台结构65.2. 系统架构85.3. 网络结构85.4. 应用架构96 .智慈基础建设106.1. 基础环境建设106.2. 监测及控制系统建设106.2.1. 计算机监控系统106.2.2. 调速潺系统116.2.3. 励磁系统116.2.4. 维电保护系统116.2.5. 直流电源系统126.2.6. 机电设备监测系统126.2.7. 大坝监测系统126.2.8. 水库调度系统126.2.9. 辅助控制系统136.2.10. 闸门控制系统136.2.11. 消防系统136.2.12. 防水淹厂房系统136.2.13. 安防系统136.2.14. 作业管控系统146.3. 电站数据中心147 .智融应用建设157.1. 智敏运行157.2. 智修维护IS7.3. 智怒安全167.4. 看胃!检修177.5. 智裁大坝177.6. 智慈水库1877智益阳度187.8. 智薮物资、仓储197.9. 智修营销197.10. 一体化平台建设198 .智意电厂的拓展建设199 .评价2010 .附录21t-A-刖S本标准按照GBT71.1-2020给出的规则起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别这些专利的贲任.本标准由XXX提出并归口。本标准起草单位：中国华能集团有限公司、中国水力发电工程学会、清华大学、中国长江电力股份有限公司、华能澜沧江水电股份有限公司、青海黄河上游水电开发有限货任公司、华电金沙江上游水电开发在R1.公司、国家能源局大坝安全赛察中心、国家电投五凌电力有限公司、中国大唐集出有限公司重庆分公司、华东勘测设计研究院有限公司、圣庆大唐国际鲂水水电开发有限公司、中国华能集团清洁能源技术研咒院有限公司、四川省智慈互联中心、成都江河汇能科技有限公M.本标准主要起草人：樊启样、张星燎、李果、朱里列、查荣瑞、林鹏、张志高、魏永新、张辉、时斌、孙辅庭、三梅英、赵利锋、杨绍良、宁泽宇、罗立军、段关前、张帅、杨悬、周建承、李晋茂、岳胡、罗远林、钱师宏智慧水电厂建设技术规范1 .MS本规范设定了智总水电厂体系架构、基础建设、应用建设和拓展建设的技术要求.本现范适用于水电厂的智达化建设.2 .短范性引用文件彳中华人民共和国网络安全法GB17621大中型水电站水库调度规范GB"36572电力雅控系统网络安全防护导则GB"35707水电厂标识系统编码导则GB"40222智能水电厂技术导则GBb40221智能水电厂羟济运行系统技术条件GB"50549电厂标识系统编码标准GB50116火灾自动报警系统设计规范GB.50174数据中心设计规范GB/T9652.1水轮机调速系统技术条件GB"7409.3同步电机励底系统大中型同步发电机励磁系统技术要求GBrr14285继电保妒和安全自动装置技术规程GB,T19826电力工程直流电源设备通用技术条件及安全要求GB"22239信息安全技术网络安全等级保护基本要求GB"22240信息安全技术网络安全等级保护定级指南GB,30976工业控制系统信息安全GBb32919信息安全技术工业控制系统安全控制应用指南GB<33007工业通信网格网络和系统安全建立工业自动化和控制系统GB"34960.5信息技术服务治理第5部分：数据治理规范GBr39264智能水电厂一体化管控平台技术规范GBZT39324智能水电厂主设备状态检脩决策支持系统技术导则GBb39565智能水电厂防汛应急指抨系统技术规范GB"39629智能水电厂安全防护系统联动技术要求GB1140234智能水电厂公共伯恩模型技术要求GBrr40285智能水电厂大坝安全分析评估系统技术规范GB"39627智旎水电厂智能测控奘置技术规范GB/Z25320电力系统管理及其信息交换数据和通信NB"35001桶领水电站水调自动化系统设计规范NB"35008-2013水力发电厂照明设计规范DI-T1666水电站水门自动化系统技术条件DI-T52I1.大坝安全监测自动化技术规范D1.T5344电力光纤通信工程验收规范D1.a1.S47智能水电厂技术导则D1.T5412水力发电厂火灾自动报答系统设计规范D1.T563水轮机电液调节系统及装置技术规程D1.ZT5044电力工程直流电源系统i殳计技术规程D1.ZT578水电厂计纾机监控系统基本技术条件DUT860.1电力自动化通信网络和系统第1部分：概论D1.T86().10电力自动化通信惮络和系统第IO部分：一致性测试D1.1.T860.71电力自动化通信网络和系统第74部分：基本通信结构兼容道辑仃点类和数据类DIbT860.7410电力自动化通信网络和系统第7HI0部分：葩本通信结构水力发电厂监视与控制用通信D1./T860.81电力自动化通信网络和系统第8-1部分:特定通信照芬映射(SCSM)映射到MMS(ISO954)6-1和ISO95(麻2)及ISO,'IEC8X02-3S1.61水文自动测报系统技术规范YD.，TINI互联网网络和业务服务质量技术要求YDT117IIP网络技术要求同络性能参数马指标3 .定义与箱略语下列定义适用于本文件.3.1. 智能化inte1.1.igent以自动化、数字化、信息化为基础,利用物联网、人工智能等技术，使设备或系统具备自感知、自分析、自执行能力.3. 2.智水电IAmarthydropowcrp1.ant以自动化、数字化、信息化为基础，利用云计算、大数据、物联网、移动百联、人工智能等技术，具有自感知、自学习、自决策、自执行、自适应能力,替代人类完成电厂求处性工作，实现安全、稳定.高效、环保、经济运行的水电厂.3.3. 一体化平台为水电厂运行维护和生产管理构建的“流域/区域-水电站-智意应用”分级一体化，用户界面个性化，实现数据共享、集中管控与协同互动的管理平台.根据需要配置,可分布部署于安全I区、安全I1.区、管理信息大区，部骅在不同大区的应用子系统通过数据接口实现数据交互3.4. 智慧运行SmarIOPeraIiOn利用视觉识别设备、在燃监测设备等多雉传感，模拟信及视频流等多源数据融合分析、异常工况分类分级预警与响应交互、智能控制元器件等技术,通过自感知、自学习、自决推、自执行、自适应能力建设，实现水电厂运行生产无人化、智慈化，3.5. 智意维护Smartmaintenanee通过系统功能开发，范包护工作流程，强化维护工艺管控,提升包护工作安全保障:自主辨别、分析、判断并发起维护工作,提高维护工作效率.3.6. 智恕检修smartoverhau1.对检修策划、检修过程、检修评价全过程感知、学习、决策：应用智能设备，规范检修工作流程.实现工艺标准、过程可视，决策结果可用，提升现场检修工作质瘠.3.7. 智能设备设施inte1.1.igentdevice水电厂内用于机电设备现场数据感知、执行的设备设施，具有测属数字化、通信网络化、功能一体化和信息互动化特征.3.8. 智能巡检inte1.1.igentinspection使用视频识别设符、声音、气体等传感器获取生产设符及现场环境数据，利用机理或者数据进行建模分析确定设备运行状态，实现对异肺状态及风险陞出的智能识别.3.9. 安全防卫（简称“安防safe<ydefe1.以维护水电厂区内安全为目的，运用安全防范产品和其它相关产品所构成的安全防护系统，如入侵报警系统、视频安防监捽系统、出入口控制系统、防理安全检查系统等.3.10.N络安全防护networksecurityprotection通过有效介入控制保证系统访问、数据传输安全性的相关技术手段，主要包括勒理安全分析技术、网络结构安全分析技术、系统安全分析技术、管理安全分析技术及其它的安全服务和安全机制笑略.3.11.集约化管理intensivemanagement集中流域或区域电厂间的共性需求,以佻成、节俭、高效为价值取向,通过软硬件系统的共享互通机制进行资淑统一配置的管理模式.3.12.一体化经营integrationmanagement电力企业将水、火、风、光、储等业务领域的运作和管理集成为一个第体，从规划、建设、运营等方面进行整体设计，实现经营效益最大化。3.13.缩略语AGC：AutomaticGenerationContro1.自动发电控制AVC：AutomaticVo1.tageContro1.自动电Hi捽制1.IWB:U1.traWideBand超带宽技术VRiVirtua1.Rea1.ity虚拟现实技术R;AugmentedRea1.ity增强现实技术4.总体要求4.1.智物水电厂是一个实时的决策优化支持系统，采用高效的系统结构与安全的网络架构，通过数据信息自动出知、采集、交互，实现数据治理、分析、诊断功能，建立电厂生产业务智能控制模型，具备自学习、自适应、自优化功能，实现电厂无人值班、智益化运维、智能化检，缸集约化管理、一体化羟昔。1.2.智慧水电厂建设应遵很全面感知、真实分析、实时控制、持续优化的原则，逐步实现水电厂智慈化生产.4.3. 智修水电厂建设应总体规划迭代推进.建设应具有前瞧性满足多能就互补运行方式下的水电厂转您.化雷要.4.4. 流域鞭智超水电厂应统一规划、统一标准、功能集约，注重己有监刈仪器的揶位IZ用，注虫硬件设备的集妁化采购和维护管理，注虫软件系统的复用和数据资产价假的实现。1.5.应逐步探索具有“高度自主可控、分级协同管埋、数据融通联动、算法演进共享、应用个性配比、集约高效运行”特性的智怒水电厂建设与运行管理模式.4.6. 已建水电厂应根据现场实际情况.在满足智慈化要求的前提下按照经济、实用的原则开展智慈化建设,新建智意水电厂按照同步规划、同步设计、同步实施、同步运行的原则进行.在满足水电厂安全运行、生态调控、电力市场竞争等功能需求前提下，实现水能利用、经营效益的最大化.4.7. 智慈水电厂宜使用大数据、人工智能、云边协同、无设定位、数字字生等祭础智能技术，电子国栏、人机交互、AR/VR等智能应用技术作为智惑化的施础技术支撑：果用智能电子装置、传感器等实现数掘自动采集，采用智能执行元件实现设备自动操作，采用IEC6I850等通信协议标准.通过光纤、5G,wifi等实现数据高效传蚪.4.8. 智抵水电厂建设应统一开展数据治理.确立数据资产目录、数据标准、数据质肽、数据安全，进行数据清洗，结合智怒水电厂生产、管理、物资、财务等系统建立统一的编码规则“数据治理应符合GBJT50549、GBT35707、GB.T34960.5要求，4.9. 智慈水电厂控制系统核心技术应自主可控，网络安全防护应满足M关键信息鹤础设施安全保护条例，"也力监控系统安全防护总体方案3等相关要求，控制系统的建模应符
