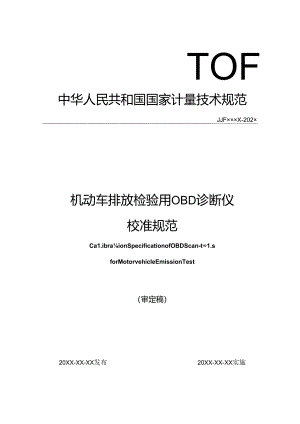

TOF中华人民共和国国家计量技术规范JJF×××X-202×机动车排放检验用OBD诊断仪校准规范Ca1.ibraionSpecificationofOBDScan-t1.sforMotorvehicIeEmissionTest（审定稿）20XX-XX-XX发布20XX-XX-XX实施国家市场监督管理总局发布JJFX×X-X××X机动车排放检验用OBD诊断仪校准规范Ca1.ibrationSpecificationofOBDScan-tooIsforMotorvehicIeEmissionTest归口单位：全国法制计量管理计量技术委员会机动车检验检测分技术委员会主要起草单位：上海市计量测试技术研究院浙江省计量科学研究院北京市计量检测科学研究院参加起草单位：广州市腾畅智能科技有限公司甘肃省计量研究院深圳市安车检测股份有限公司广东康上柏科技股份有限公司规范委托全国法制计量管理计量技术工作委员会机动车检验检测分技术委员会负责解释本规范主要起草人：张洪宝（上海市计量测试技术研究院）叶振洲（浙江省计量科学研究院）郭洋（北京市计量检测科学研究院）参加起草人：陈文辉（广州市腾畅智能科技有限公司）高德成（甘肃省计量研究院）孔凡波（深圳市安乍检测股份有限公司）李振（广东康士柏科技股份有限公司）JJFXXXX2)2X引言11范困12引用文件13术语和计量单位14概述25计量特性25.1 实时数据流传输一致性25.1.1 汽油车实时数据流传输一致性25.1.2 柴油车实时数据流传输一致性35.2 数据采集时间45.3 诊断功能45.3.1车辆信息检杳功能45.3.2故障信息读取功能45.3.3就绪状态描述功能55.3.4IUPR数据记录功能55.3.5支持通讯协议类型56校准条件66.1 环境条件66.2 测员标准及其他设备66.3 项目和校准方法67.1 外观检查67.2 实时数据流传输一致性77.3 数据采集时间77.4 诊断功能87.4.1 车辆信息检查功能87.4.2故障信息读取功能87.4.3就绪状态描述功能87.4.4IUPR数据记录功能87.4.5支持通讯协议类型88校准结果的表达99豆校时间间隔9附录A排放相关的控制单元类型及模式ID表10附录B标准OBD故障码示例11附录C诊断接头的引脚定义和协议对应关系13附录DOBD诊断仪校准装置的技术指标15附录E机动车排放检验用OBD诊断仪校准记录20附录F实时数据流传输一致性示值误差测量结果的不确定度评定示例25引言JJF1071-2010国家计量校准规范编写规则、JJF10012011通用计量术语及定义和JJFIO59.12012£测量不确定度评定与表示共同构成支撑本规范制订工作的基础性系列规范。本规范主要参考GB3847-20184柒油车污染物排放限值及测量方法（自由加速法及加我诚速法）B、GB18285-2018汽油车污染物排放限值及测量方法（双怠速法及简易工况法）、HJ1237-2021机动车排放定期检验规范、HJ1238-20214汽车排放定期检验信息采集传输技术规范、T/CMAJD042-2021£机动车排放检验用OBD诊断仪检验项目和方法编制而成。本规范为首次发布.机动车排放检验用OBD诊断仪校准规范1范围本规范适用于机动车排放检验用OBD诊断仪（以卜.简称OBD诊断仪）的校准。2引用文件本规范引用卜.列文件：GB3847-2018柴油车污染物排放限值及测显方法（自由加速法及加载诚速法）GB18285-2018汽油车污染物排放限值及测量方法（双怠速法及筒易工况法）HJ1237-2021机动车排放定期检验规范HJ1238-2021汽车排放定期检险信息采集传输技术规范T/CMAJD042-2021机动车搭放检验用OBD诊断仪检验项目和方法SAEJ1939商用车控制系统局域网（CAN总线）通讯协议SAEJ1979E/E诊断测试模式SAEJ2012诊断故障代码的定义凡是注日期的引用文件，仅注日期的版本适用了本规范。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本规范。3术语和计量单位GB38472018、GB182852018.HJ1237202kHJ12382021及T/CMAJD042-2021界定的及以下术语适用于本规范。3.1车载诊断（OBD）系统onboarddiagnosticsystem安装在汽车和发动机上的计算机信息系统，屈于污染控制系统，应具备下列功能：a）诊断影响排放性能的故障；b）在故障发生时通过报警系统显示：C）通过存储在电控单元存储器中的信息确定可能的故障区域并提供信息离线通讯。来源:GB38472018,3.233.2（）BD诊断仪校准装理OBDscan-too1.ca1.ibrationdevice具备模拟车辆信息、故障信息、就绪状态、IUPR数据、实时数据流等，用于校准OBD诊断仪的实时数据流，测试车辆信息检查功能,故障信息读取等功能的专用装置，也称OBD诊断仪标准试瞪装理.来源：TCMJD0422021.3.3,有修改3.3诊断接头connectorOBD诊断仪与机动车数据链路连接器连接的部件.来源:TCMJD042-2021.3.43.4数据采集时间dataco1.1.ectiontimeOBD诊断仪与车辆访问接口连接后，自动读取车辆车载诊断（OBI）系统的故幽码信息、故障指示潺状态、诊断就绪状态、W1.点亮后行驶里程到输出上述结果的时间。来源:GB182852018.FA.6.I,有修改4概述OB1.）诊断仪是用丁机动车排放性能检验时，按照标准通讯协议与车载诊断（OBD）系统进行通信，获取显示检测数据、自动存储并实时传输的专用诊断设备，一般由数据采集单元、显示单元、诊断接头等部件组成。根据使用要求，OBD诊断仪般具备车辆信息检查、故障码读取,就绪状态描述、IUPR数据记录、实时数据流读取、通讯协议支持等功能。5计量特性5.1 实时数据流传输一致性5 .1.1汽油车实时数据流传输致性汽油车实时数据流传输一致性的计量性能要求见表1。表1汽油车实时数据流传输一致性计量性能要求序号校准项目显示装置的分辨力测范围最大允许误差”1节气门绝对开度0.1%(01.00>%±0.8%2计算负荷伯0.1%(0-100)%±0.8%3前氧传感器信号0.1BV(0-7999)mV±0.3mV0.OO1.IIiA(-128-127)mA±0.008mA4过量空气系数0.0000101.99±0.000075进气压力IkPa(0-255)kPa±2kPa6进气做0.01g/s(0655)g/s±0.02g/s7车速1km/h(Q-255)km/h±2km/h8发动机转速0.1r/min(。16383)r/min±0.5rin注：表示G大允许误差为绝对值；应满足的协议类型包括:ISO914kISO14230.ISO15765,SAEJ1850,ISO27145.ISO13400协议.6 .1.2柴油车实时数据流传输一致性柴油车实时数据流传输一致性的计量性能要求见表2。表2柴油车实时数据流传输一致性计发性能要求序号校准项目显示装就的分辨力测RV范围最大允许误差”备注X1进气贵0.01g/s(0-655)g/s±0.02g/s协议°0.01g/s(Q-892)g/s±0.03g/s协议-2车速1km/h(0-255)km/h±2km/h协议.0.001km/h(0-250)km/h±0.008km/hW3发动机转速0.1r/min(O-16S83)r/min±0.5rin协议.0.Ir/min<0-8031)r/min±0.3rin协议"4油门开度0.1(0-100>%±0.8%协议”0.1%(0-100>%±0.8%协议”5发动机输出功率0.1kU,40600)k1.0.2k>办议"0.1kW<0-600)kW0.2k1.协议-6增乐压力0.01kPa(0-2(M7)kPa±0.07kPa协议”1kPa(Q-500)kPa±4kPa协议-7耗油技0.011./h(03276)1./h±0.11.h协议.0.011./h(0-3212)1./h±0.1Mh例议,8氯辄传感器浓度1×10"<0-65535)×10*±2×1.0协议°o.o×o,<-2003012)×10>±0.1.×10h协议-9氏素喷射取0.0011./h(0-327)1./h±0.011./h协议"0.011./h(03212>1./h±0.11.Zh悔议b10排气温度o.ir<-10-6513)X?±0.2"C协议,0.011C(-2737734)-C±0.07r协议”11颗粒捕窠器压差0.01kPa<-327-327)kPa士0.02kPa协议°0.1kPa(0125)kPa±0.2kPa协议-12EGR开度0.1%(0-100>%±0.8%协议.0.001%(0-160>%±0.005%例议、13燃油喷射压力0.01MPa（0-655）MPa±0.02MPa协议0.OO1.MPa（。250）MPa±0.008MPa协议-注：曲表示发动机输出功率的计算公式：发动机输出功率=(发动机实际扣矩百分比一发动机摩擦扭延百分比X发动机参考扭矩X发动机转速/955000.表示最大允许误差为绝时值.表示应满足的办议类型，协议“包括ISO9M1、ISO11230、ISQ15765、SAEJI850、ISO27145»ISO13400协议：协议'包括SAEJI939协议。5.2数据采集时间数据采集时间不大于60s。5.3诊断功能5.3.1车辆信息检杳功能能够完整读取车辆信息，检查项目见表3。表3车辆信息检查项目序号检查项目1车辆识别代号(VIN)2型式检脍时的OBD要求3车辆累计行驶里程(3)04控制的元名称5控制明元标定识别码(CA1.ID)°6控制单元标定验证码<CVN>”7OeD故障指示擀(MI1.)点亮后的行驶里程注：衣示排放相关的控制单元,包括类里及模式ID见附录A。5.3.2故障信息读取功能5.3.2.1能够连续获得、转换和显示车辆排放相关的OBD故障码,非自定义故障码应按照ISO15031-6、SAEJ2012-DA、SAEJ1939-71中的描述显示
