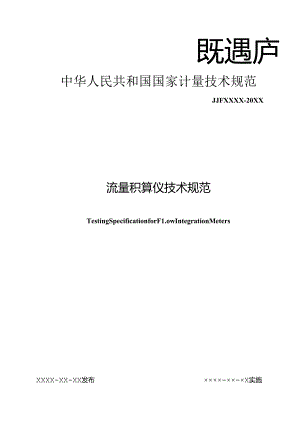

既遇庐中华人民共和国国家计量技术规范JJFXXXX-20XX流量积算仪技术规范TestingSpecificationforF1.owIntegrationMetersXXXX-XX-XX发布××××-××-×X实施国家市场监督管理总局发布IJJFXXXX-20XXTestingSpecificationforF1.owIntegrationMeters归口单位，全国流量计量技术委员会主要起草单位：参加起草单位I本规范由全国流量计量技术委员负责解释本规范主要起草人:加起草人:引言IIII范围12引用文件13术语和计址单位23.1术语23.2计室单位34概述34.1结构34.2工作原理34.3信号输入形式35计鱼要求45.1 准确度等级和最大允许误差45. 2小信号切除46通用要求46. 1外观46. 2铭牌46.3随机文件56. 4功能56.5输出电流的带教能力66.6连续运行66.7耐贮存运输66.8环境温度影响76.9电磁兼容适应性77检测条件87.1 检测环境条件87.2 测量仪器及配套设备87.3 方法98.1 检测项目一览表98.2 准确度等级和最大允许误差108.3 小信号切除138.4 输出电流的带载能力138.5 5连续运行148.6 耐贮存运输试险148.7 环境温度影响试验158.8 电礴兼容适应性试购159检测结果表达18附录A检测记录格式（参考）19附录B测量不确定度评定示例30引言JJF1001-2011通用计量术语及定义、JJF1071-2010E国家计量校准规范编写规则hJJF1016-2014计量器具型式评价大纲编写导则、JJF1059.1-2012则量不确定度评定与表示共同构成制定本规范的基础性系列规范。本规范参照JJG1003流量积算仪、GB/T13639-2008工业过程测量和控制系统用模拟输入数字式指示仪hJB/T2274-2011流量显示仪表等标准的技术要求，结合我国流量积算仪的生产技术水平及行业现状编制而成。本规范为首次发布.I1.1.流量积算仪技术规范1XB本规范适用于流量积.算仪（以卜.简称枳算仪）的检测，具备枳算仪功能的其他设备或单元可参照本规范执行。2引用文件本规范引用了下列文件：JJG1003流量积算:仪JJF1001通用计员术语及定义JJF1004流量计址名词术语及定义JJF1016-2014计量器具型式评价大纲编写导则JJF1071-2010国家计量校准规范编写规则GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4电工电子产品环境试验第2部分：试验方法忒验Db：交变湿GB/T2423.6环境试验第2部分：试的方法试验风和导则：碰施GB/T2423.10环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T4857.2包装运输包装件基本试验第2部分：温湿度调节处理GB/T4857.5包装运输包装件跌落试验方法GB/TGB/T4857.18包装运输包装件编制性能试验大纲的定量数据13639工业过程测量和控制系统用模拟输入数字式指示仪GB/T17626.2电磁兼容试肠和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试脸和测量技术第3部分：射频电磁场福射抗扰度试验GB/T17626.4电磁兼容试脸和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6电磁兼容试物和测量技术射频场感应的传导赫扰抗扰度GB/T17626.8电磁兼容试脸和测量技术工频感场抗扰度试的GB/T17626.11电磁兼容试验和测量技术第I1.部分电压哲降、短时中断和电压变化抗扰度试验GB/T18271.3过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验JB/T2274-2014流量显示仪表凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3术语和计量单位3.1术语3.1.1流St积算仪f1.owintegrationmeters通过采集与流量相关的传感器信号，用相关的数学模型计算出流量（能量）的装置。流量枳算仪通常又称为流量显示仪、流量计制机等。与其配套的传感器通常有标准节流装理、涡轮、涡街、电磁、超声流比传撼器及补偿用的压力变送器、差压变送器、温度变送器、组价分析仪等。3.1.2断电保护PoWeroutageprotection积算仪准确保护设定参数及累积潦量等数据的功能。3.1.3响应时间response1.ime从输入信号阶跃变化起，到枳兑仪显示的新槎态值进入规定误差限所需的时间间隔。3.1.4小信号切除1.owf1.owratecutof积制仪为克服干扰、变送器或传感器的零漂影响或为保证流量计系统正常运行而设置的功能。低于特定流量值时仪表按零值处理，高于此值时仪表正常运行。3.1.5补偿参量显示accessoria1.disp1.ayparameter积算仪中为显示介质工作状态（如压力、温度等）而设置的辅助显示。3.1.6数字信号和通讯协议digita1.signa1.sandcommunicationprotoco1.用手积算仪与传感器、变送器、网络终端之间遵循约定协议进行通讯或完成服务的信号，协议定义了数据堆元传输的内容与格式。例如HART协议、Modbus协议、ProfibUS协议等。3. 1.7定量控制quantitativecontro1.通过对积克仪内部参数的设定来实现对开关信号的控制，以达到控制现场执行机构的目的。3.2计量单位积算仪所使用的计量单位应采用国家法定计量单位。主要员的计量单位和符号应符合表1的规定。表1主要量的计量单位和符号序号量计量单位名称计盘单位符号1随量千克k2时间秒S3体积立方米Jm4流量立方米每小时、千克部小时Th、kg/h5压力帕斯卡、干帕斯卡】、兆帕I斯卡Pa、kPa、MPa6温度摄氏度C7能埴焦耳J4概述4. 1结构积算仪主要由中央处理单元、输入输出单元、显示单元、通信单元和操作面板等组成。输入输出单元包含流量传感器信号、温度、压力等补偿信号输入及输出。4. 2工作原理积算仪通过对与之配套的流量变送器、流量传感器和其他变送器（温度、压力等）输出模拟信号、脉冲信号或齐数字信号的采集，利用相关的数学模型计算出蜉时流量、累积流量等，并进行显示、储存和传送。4.3信号输入形式积算仪的输入信号一般有模拟信号、脉冲信号、数字信号三种形式，也可使用说明书中给出的其他信号形式.模拟信号：电潦：DC(420)m或DC(O-IO)mA。电压：DC(1-5)V或DC(0-5)V电阻:(0-9999.99)Q热电偶：分度号为S、R、B、K等脉冲信号：电流脉冲、电压脉冲，其频率通常为IOkHz以Fo数字信号和通讯协议：常见的数字信号和通讯协议包含HART协议、Modbus协议、PROF1.BUS协议等。5计量要来5.1准确度等级和最大允许误差积算仪根据生示值最大允许误差划分准确度等级，见表2所示。主示值为瞬时流用、累积流量,累积能量中的一个或几个。主示值以外的其他示值及补偿参量测增值的最大允许误差符应合表2规定。表2准确度等级与最大允许误差准确度等级0.05级0.1级Q.2级。.5级1.0皴主示值最大允许误差±0.05%±0.1%±0.2%±0.5%±1.0%5.2小信号切除允许有小信号切除，配套传感涔为标准节流装置的，切除点应不大于设计工况下最大流员的8乐配套传感器为其他类型的，切除点应不大于设计工况下最大流量的5%06通用要求6.1外观积制仪外壳、铭牌、接线柱应经过良好的表面处理，不得有镀层脱落、锈蚀、划伤、沾污等缺陷。6.2铭牌积制仪铭牌中应包括以卜内容：a)制造商名称:b）产品名称：C）型号规格：d）掂确度等级：e）出厂编号；f）制造年月；g）供电电源（电乐）；h）防爆标志及防爆合格证编号（如适用）：6. 3随机文件积算仪应有详细的使用说明书，说明书上注明适用流域计（传感器）的种类、输出信号的类型、调校方法、操作步骤、适用介质、是否带有温度压力补偿及其他功能，并提供依据的标准，当枳算仪适配无标准支持的流量计（或传感器）时,应提供进行流量计算的模型与依据（如法定计量技术机构出具的与使用状态相同或近似条件下的检定、校准或检测结果数据）。6.4功能6. 4.1显示显示的数字和表示功能的文字、符号及标志应清晰易读.仪表显示亮度均匀,不应有缺段、缺码等现象。若处于休眠状态可以通过按钮或手持器等方式唤醒。积算仪流量系数（密度、传感器系数等）仃效位数应不少于5位，瞬时流量、压力等显示的分辨力应不大T其最大允许误差绝对值的1/5,温度显示的分辨力应不大于0.IC。累积流量显示位数应不少于6位，且在最大流域下工作200Oh不溢出。贸易结算用积算仪盛积流量显示位数不少于9位，A/D转换器不低16位,D/A转换器不低于12位。6.4. 2密码保护积算仪的参数设置和调整必须通过密码验证，贸易结算用积算仪应有分级密码。6.4.3日志保护积算仪应具有参数设置、数据记录和历史事件等记录的安全保护功能，所有记录均不可修改、删除、存储器存满后以先进先出原则减盖。6.4.4报警积算仪应有瞬时流量（热量），介质温度、压力超限报警功能，报警时，应形成相应的日志或历史记录。1.1.1 4.5响应时间积算仪的信号响应时间应不大于2s,6.4.6 断电保护供电电源断开后，积算仪中设定的各类参数及总量等数据应准确保持，回史供电后，无需全新设置，一次断电保护时间应达到72h以上。6.4.7 输入信号为数字信号类枳算仪流用积算仪适配传感器传输信号为数字信号时，应在显示单元中显示与传感耦通讯的状态，并提供相应的支持软件。6.5输出电流的带载能力对于具有模拟电流输出功能的枳算仪，在负载电阻从增大至使用说明书规定的负载电网上限值的过程中，输出电流的最大误差与输出电流的相对变化量应符合表2规定。6. 6连续运行积算仪在最大输入信号下连续运行72小时后，其累积流量示值误差应满足表2要求。7. 7耐贮存运输积算仪应能承受下列规定条件的贮存、运输试验，试验后检查包装件损坏情况，观察积.算仪是否有功能降低或丧失，存贮数据是否保持不变。功能检查正常后，对积算仪进行计量性能第测，其主示值误差应满足5.1要求。7.7. 1低温按GB/T2423.1“试验Ad”的相关要求进行。低温-15C,持续2h06.7.2高温按GB/T2423.2“试验Rd”的相关要求进行。高温+
