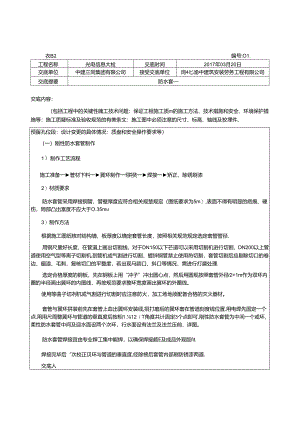

工程名称光电信息大检交底时间2017年03月20日交底单位中建三同集团有限公司接受交底单位询4匕渝中建筑安装劳务工程有限公司交底提要防水套衣B2编号:O1.交底内容：（包括工程中的关键性魄工技术问题：保证工程施工质m的施工方法、技术措施和安全、环境保护措施等：施工质疑标准及验收规范的有美条文：施工图中必须注意的尺寸、标高、轴线及狡埋件、预留孔位段：设计变更的具体情况：质盘和安全操作要求等）（一）刚性防水套管制作1）制作工艺流程施工准备一管材下料一翼环制作一f拼奘一焊接一矫正，除锈刷漆2）材质要求防水套管采用焊接铜管，管壁厚度应符合相关规楚规定（图纸要求为5m）,表面不得有明显的疤痕、硬伤，局部凸出富度不应大于O.35m3）制作方法根据施工图纸核对结构墙、板厚度以确定套管长度，按照相关规范规定选定套管管径.用钢尺量好长度，在管道上画出切割线，对于DN150以下芒道可以采用切割机进行切割，DN200以上管道使用空气型等离子切割机,到管机或气割进行切割，镀锌钢管禁止使用热切割，套管切割后应剔除切口的卷边、瘤渣、毛剌，复核切口的平整度，若出现马蹄口、斜口等情况，需进行打磨处理.选定合格厚度的钢板，先在钢板上用“冲子”冲出圆心点，然后用圆规按照套管外径2+1m作为双环内圈的半径画出翼环的内图线，再按规范要求整环宽度画出翼环的外圈线。使用等曲子切冽机或气割进行切割时应注意防火，加工场地须配备合格的灭火器材。套管与翼环拼装前先在套管上血出翼环安装线,招打磨后的翼环套在管道刻度线位置.用电焊先固定一个点.用用尺周整翼环与管道的垂直度后按相1.12（T角度共计固定3个点即可.刚性防水套管为中间一个或环，柔性防水套管中间及迎水面设两个次环，行水面设有法兰及法兰压前，详图。防水套管焊接宜由专业焊工集中能焊，以确保焊接颇E及成品外观版fit.焊接完毕后“次校正贝环与管道的垂直度,经除榜后套管内部刷防锈漆两道.交底人接受交底人表B2编号:01I：程名称光电伯息大楼交底时间2017年03月20日交底值位.中建三周集团有限公司接受交底单位湖北渝中建筑安装劳务工程有限公司父底提要1.)200防水套管麓工图5.17刚性防水套管（A型）大样图3：挡圈1：钢制套管2：翼环交底人接受交底人本农由it工单位地写.交底烟位与接受交底单位、建设单位、俄工单位、城去档窠馆各存价.工程名称光电信息大检交底时间2017年03月20日交底单位中建三同集团有限公司接受交底单位询4匕渝中建筑安装劳务工程有限公司交底提要防水套管超工衣B2编号:刚性防水套管尺寸表（单位：表5.1-1管径DN外径D1.套管外径D3翼环外径D4翼环宽度2533.576177503242.389190504048114225555060114225556576140251558089140251551001141652866012513318030160150165219340602002192733946025027332544660（二）安装要求1）旎工工艺流程；熟悉图纸和图集关于套管的制作（下料'焊接）：套管外壁刷冷底子油一遍一套管定位和临时固定复交就位尺寸套管固定套管封堵.2）每个套管的长度具体卷照设计出预留预埋图纸。3）兼环居套管中部（柔性两侧也含有），采用双面焊接，焊高为4e,焊建要求连续、密实，不允许断焊、虑焊.4）套管制作完成后，在其内壁刷二道红丹防锈漆进行防腐处理,5）用水平仪在套管附近内外纲筋上做距地标高记号，套管两端应贴紧模板.6）大套管安奘时，若需在钢筋网上开孔洞，严禁随意割断受力纲筋，应待工长同土建技术人员协商后，按要求开洞，套管就位后，应发查确定无误后进行固定牢靠，割洞处钢筋按土建技术人员要求及时采取加固措施7）套管安装完毕后，及时用油皮纸或其它不溶性材料作套管内封堵，封堵应产实。8）套管长度允许偏差为零至负5m,中心标高允许偏差为正负5mm,轴鼓允许偏差为正负IomU9）出境套管中心线应有坡度向外，允许偏差为正负2«n.交底人接受交底人
