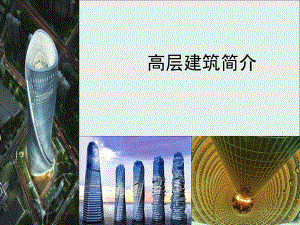

高层建筑简介.ppt

高层建筑简介第一节第一节 概述概述第二节第二节 高层建筑的结构选型高层建筑的结构选型【教学内容教学内容】简要介绍高层建筑的发展历程、分类，重点介绍高层建筑的结构选型【重点重点】掌握高层建筑的结构选型第一节第一节 概述概述世界第一座近代高层建筑芝加哥家庭保险公司大楼(18841886)10层 55M一、高层建筑的发展历程一、高层建筑的发展历程我国首座高层建筑建于50年代末北京民族饭店14层中国高层建筑发展中国高层建筑发展70年代广州白云宾馆33层80年代深圳国贸中心大厦50层 160m 时至当代，无论是世界还是我国，高层建筑尤其是超高层建筑均有了突飞猛进的发展1. 迪拜旋转摩天大楼2. 上海环球金融中心二、分类二、分类1972年联合国国际高层建筑会议按高度分年联合国国际高层建筑会议按高度分：916层(最高为50m)1725层(最高到75m)2640层(最高到100m)40层以上(即超高层建筑) 日本建筑大辞典日本建筑大辞典：56层至1415层的建筑定为高层建筑15层以上为超高层建筑我国我国民用建筑设计通则民用建筑设计通则(JG3787)将将住宅建筑层数划分为：住宅建筑层数划分为：13层为低层46层为多层79层为中高层凡超过100米均为超高层 三、高层建筑三、高层建筑优缺点：优缺点：缺点缺点：用钢量大，设备投资高优点：优点：占地面积小，减小容积率，扩大绿化率道路管线集中，降低市政投资群体布置上，改善面貌改变城市面貌，使城市天际线更为丰富建筑密度减小，间距加大，增加绿化面积第二节第二节 高层建筑的结构选型高层建筑的结构选型一、高层建筑一、高层建筑的结构类型的结构类型 以材料分以材料分：砖石结构、钢筋混凝土结构、钢结构以及钢钢筋混凝土结构。砖石结构砖石结构高层建筑中使用较少，强度低，抗拉和抗剪性差。地震区一般不采用。我国最高的砖石结构为9层。钢筋混凝土结构钢筋混凝土结构强度高，抗震性能好，建筑平面布置灵活，并具有良好的可塑性和耐火性与钢结构相比，它具有取材方便，造价便宜，耐火性能好，结构刚度大等优点钢结构钢结构钢结构强度高，自重轻，抗震性能好，安装方便，施工速度快，现场用工省，是高层建筑较理想的材料尤其是大跨度、大空间、多用途、层数较多的高层建筑，大多采用钢结构。我国目前是层数超过30层以上的高层建筑中采用钢钢钢筋混凝土组合结构钢筋混凝土组合结构钢和钢筋混凝土组合结构高层建筑吸取了以上结构的优点，把框架与钢筋混凝土筒体结合起来。施工时先安装一定层数的钢框架，利用钢框架承受施工荷载，然后，用钢筋混凝土把外围的钢框架灌成外框筒体来抵抗水平荷载。施工速度与钢结构相近，但用钢量比钢结构少，耐火性较好，这种体系目前在国外应用较多，如美国休斯顿商业中心大厦。高层建筑的结构体系高层建筑的结构体系：框架体系、剪力墙体系、框架剪力墙体系、筒体体系等。框架体系框架体系框架体系是由框架柱和框架梁组成的承重骨架构成的体系。二、结构二、结构体系体系框架体系的特点框架体系的特点：1、平面布置灵活2、竖向承载力较高，自重轻，整体性和抗震性比混合结构好。3、梁是主要的受弯构件，其截面高度较大，降低了室内净空高度。4、框架柱是主要的竖向构件，其高度远大于截面尺寸，当建筑高度较时，抗水平荷载能力有限，因此框架体系建筑高度受到限制，一般控制在1015层，不宜超过60m(非抗震70m) 剪力剪力墙体系墙体系结构特征结构特征：竖向、水平荷载都由剪力墙承担刚度大、侧移小，属于刚性结构体系缺点缺点：墙间距比较小（68m），平面布置不够灵活，使用受限制适用范围适用范围：高层住宅、公寓、旅馆。剪力墙结构布置剪力墙结构布置： 横向、纵向、纵横向布置广州白云宾馆，建于1976年，高112.4m，地上33层，地下1层，采用的就是剪力墙体系，是我国第一座高度超过100m的高层建筑。u 工程实例：工程实例： 广州白云宾馆广州白云宾馆 框框支剪力墙体系支剪力墙体系下部采用框架上部采用剪力墙的体系称为框支剪力墙体系。 框架框架剪力墙体系剪力墙体系结构特征结构特征：框架体系 + 一定数量的纵横剪力墙竖向荷载水平荷载优点优点：刚度适当，设计自由，经济有效适用范围适用范围：层数较多的高层建筑 筒体体系筒体体系筒体是由若干片纵横交接的框架或剪力墙所围成的筒状封闭骨架，每一层的楼面又加强了各片框架或剪力墙的相互连接，形成一个空间框架，使整个骨架具有比单片框架或剪力墙好得多的空间刚度。 单筒体系单筒体系在高层建筑中，四周采用框架，而利用电梯井，楼梯间，管道井等在平面中央部位形成一个筒体核心（称为内筒）以抵抗水平力，这样就构成一个内筒体的单筒结构。 筒中筒体系筒中筒体系当单筒结构不能满足抵抗水平力的要求时，可以利用内筒和外筒共同抵抗水平力，这种由内外筒组成的筒体结构称为筒中筒结构，各层的楼板把内外筒连接成一个抵抗水平力的整体。 框筒框筒当筒体作为框架形式时称为框架筒，一般框架筒的竖向柱子采取密排形式，柱距13m 成束筒成束筒筒体结构的最新发展是成束筒结构。它是由几个连在一起的筒体组成外框筒式西尔斯大厦西尔斯大厦 参考文献参考文献p高层建筑课程设计高层建筑课程设计 冯刚冯刚 江苏江苏人民出版社人民出版社p高层建筑设计高层建筑设计 卓刚卓刚 华中华中科技大学科技大学出版社出版社p高层建筑设计与技术高层建筑设计与技术 刘建荣刘建荣 中国中国建筑工业出版社建筑工业出版社
