钢筋混凝土结构图CAD教程.ppt

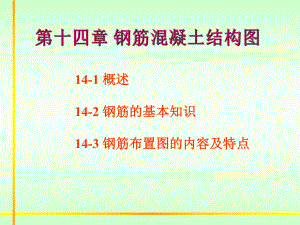

14-1 概述概述 14-2 钢筋的基本知识钢筋的基本知识 14-3 钢筋布置图的内容及特点钢筋布置图的内容及特点第十四章第十四章 钢筋混凝土结构图钢筋混凝土结构图 14-1 概述概述一、混凝土一、混凝土 由水泥、砂子、石子和水按一定比例配合拌制，经养护硬化而成的建筑材料，称为混凝土。混凝土的强度等级：C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80二、钢筋混凝土二、钢筋混凝土 在混凝土中配置一定数量的钢筋，使其与混疑土结合成为一个整体，共同承受外力。这种配有钢筋的混凝土称为钢筋混凝土 三、钢筋混凝土构件三、钢筋混凝土构件 用钢筋混凝土制成的梁、板、柱、基础等称为钢筋混凝土构件。 预制：预制：如果构件是预先制好，然后运到工地安装 的，称为预制钢筋混凝土构件； 现浇：现浇：如果构件是在现场直搔浇制的，称为现浇 钢筋混凝土构件 预应力：预应力：有些构件，制作时先对混凝土预加一定 的压力，以提高构件的强度和抗裂性性能，这种 构件称为预应力钢筋混凝土构件四、钢筋混凝土结构图四、钢筋混凝土结构图 表示钢筋混凝土构件的图样称为钢筋混凝土结构图 1、外形图（模板图）：主要表明构件的形状和大小 2、钢筋布置图：主要表明这类结构物中钢筋的配置情况。14-2 钢筋的基本知识钢筋的基本知识一、钢筋的分类按其作用分：1、受力钢筋2、钢箍（箍筋）3、架立钢筋4、分布钢筋5、其它钢筋 按其产品种类分按其产品种类分普通钢筋、预应力钢筋普通钢筋、预应力钢筋二、钢筋的弯钩二、钢筋的弯钩 对于钢筋为了增加钢筋与混凝土的粘结力，钢筋两端需做对于钢筋为了增加钢筋与混凝土的粘结力，钢筋两端需做弯钩。钢筋的弯钩有两种标准形式：半圆弯钩和直角弯钩。弯钩。钢筋的弯钩有两种标准形式：半圆弯钩和直角弯钩。dd2.5d箍筋的弯钩：箍筋的弯钩：1350弯钩弯钩直角弯钩直角弯钩三、三、钢筋的弯起钢筋的弯起 根据受力要求，将构件下部钢筋弯到构件上部，这根据受力要求，将构件下部钢筋弯到构件上部，这种钢筋叫弯起筋。种钢筋叫弯起筋。 四、钢筋的保护层四、钢筋的保护层 据为了防止钢筋锈蚀，保证钢筋和混凝土有良好的粘结据为了防止钢筋锈蚀，保证钢筋和混凝土有良好的粘结力，以及防火的要求，钢筋表面到构件表面必须有一定的力，以及防火的要求，钢筋表面到构件表面必须有一定的混凝土保护层。叫钢筋的保护层。钢筋的保护层厚度根据混凝土保护层。叫钢筋的保护层。钢筋的保护层厚度根据构件所处的环境，混凝土的强度等级，以及构件的类型不构件所处的环境，混凝土的强度等级，以及构件的类型不同而不同。同而不同。四、钢筋的表示方法四、钢筋的表示方法 14-3 钢筋布置图的钢筋布置图的内容内容及特点及特点一、视图的选择一、视图的选择 1、梁、柱类构件：立面图、梁、柱类构件：立面图+若干断面图若干断面图 2、板形构件：平面图或平面图、板形构件：平面图或平面图+若干断面图若干断面图二、图线二、图线 1、主要受力钢筋，如梁的纵向钢筋，用粗实线、主要受力钢筋，如梁的纵向钢筋，用粗实线 2、钢筋断面用小黑圆点表示、钢筋断面用小黑圆点表示 3、箍筋用中实线、箍筋用中实线 4、构件外形轮廓线用细实线、构件外形轮廓线用细实线三、材料图例三、材料图例 1、在立面图、平面图中假象混凝土透明，画出钢筋、在立面图、平面图中假象混凝土透明，画出钢筋 的投影。的投影。 2、在断面图中不画剖面线或材料符号。、在断面图中不画剖面线或材料符号。 四、钢筋编号四、钢筋编号1、在钢筋布置图中为了区别钢筋类别，应将钢筋编号。、在钢筋布置图中为了区别钢筋类别，应将钢筋编号。2、编号的方法有三种：圆圈、编号的方法有三种：圆圈、N、列表。、列表。五、钢筋详图五、钢筋详图 1、对于钢筋较复杂的构件应画出钢筋详图（钢筋大样图、钢 筋成型图） 2、钢筋设计长度，钢筋的下料长度。六、钢筋表六、钢筋表 1、为了便于统计钢筋用料，在钢筋布置图上需列出钢筋表。七、钢筋布置图中的尺寸注法七、钢筋布置图中的尺寸注法 1、结构外形的尺寸注法和一般结构物的尺寸注法相同 2、钢筋的尺寸注法 （1）钢筋的大小尺寸和成型尺寸 在钢筋成型图中标出，直接注在钢筋旁边，不用标尺寸线 、尺寸界线，起止符号。 （2）钢筋的定位尺寸 钢筋的安排符合保护层厚度及钢筋最小间距要求时，可不 主定位尺寸。 按一定规律排列的钢筋在编号引出线上注出其间距。 如 8200。 八、八、钢筋布置图的阅读钢筋布置图的阅读（一）了解构件名称和有关技术要求（一）了解构件名称和有关技术要求（二）弄清构件的形状（二）弄清构件的形状（三）依次弄清各号钢筋的形状、尺寸、位置和数量（三）依次弄清各号钢筋的形状、尺寸、位置和数量（四）钢筋混凝土梁的钢筋布置图为例阅读。（四）钢筋混凝土梁的钢筋布置图为例阅读。 九、现浇构件的钢筋布置图九、现浇构件的钢筋布置图 现浇钢筋混凝土结构图表示方法与预制构件现浇钢筋混凝土结构图表示方法与预制构件基本相同，不同之处是：现浇构件要画出与其相基本相同，不同之处是：现浇构件要画出与其相连构件的一部分。连构件的一部分。
