钢筋施工技术交底.ppt

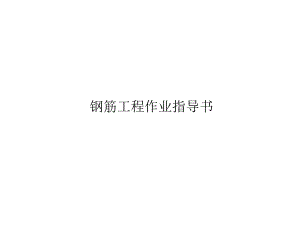

钢筋工程作业指导书本工程钢筋品种l主要钢筋品种、规格：l二级钢：620；l三级钢筋： 622;本工程钢筋连接方式本工程钢筋连接方式l水平、竖向受力筋直径大于等于12小于等于22钢筋，水平筋采用单面搭接焊，竖向筋采用电渣压力焊。焊接材料的选择 二级钢采用E50*型焊条； 三级钢采用E55*型焊条； 冷轧带肋CRB550型不得焊接。钢筋的取样办法钢筋的制作 1、 严格按已审查的材料表进行制作不准随意加长，误差必须控制在规规内以确保绑扎的成型质量，箍筋制作不论直径大小，一次弯箍筋不得超过5个。钢筋加工尺寸：纵向全长10mm，箍筋内净尺寸：5mm,弯起钢筋弯拆位置：20mm。受力钢筋的弯钩和弯拆：一级钢末端180135 （小于等于90 ），内弧直径不应小于钢筋直径的2.5倍，平直长度不应小于钢筋直径的3倍。钢筋的调直：一级钢不宜大于4%，二、三级钢不大于1%。接头位置：接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。 2、电箱内不得搁置任何杂物，保证安全。 3、制作好的成品分类堆码整齐。 4、断料所余的剩料以及现场收回的剩余料要及时调整利用，不得浪费 。一、基础钢筋1.1、本工程桩基础钢筋主筋为闪光对焊，箍筋为螺旋箍，箍筋做法如下：1.2地梁钢筋.DL*上部筋中间支座贯通，边支座钢筋伸至桩对边并弯锚15d；下部纵筋及腰筋锚入桩内Lae；相邻跨DL*钢筋能通则通；CTL按照框支梁做法如下：挡墙基础梁TQL做法：坡屋面折梁做法：坡屋面折梁做法：剪力墙的其他节点要求：剪力墙身竖向分布钢筋的连接构造，对于三、四级抗震等级或非抗震剪力墙钢筋直径28时可在同一部位连接。定制限位箍筋层层周转使用。剪力墙身竖向分布钢筋的连接构造，对于三、四级抗震等级或非抗震剪力墙钢筋直径28时可在同一部位连接。定制限位箍筋层层周转使用。剪力墙暗柱及剪力墙竖向钢筋顶层剪力墙暗柱及剪力墙竖向钢筋顶层节点做法：节点做法：间距80cm布置垫块1.3柱插筋二、柱筋抗震柱构造三、箍筋构造水平钢筋在暗柱端部的构造，伸至端筋的内侧，水平锚固15d。且用扎丝将两根钢筋扎牢保持水平状态。主筋应蹬角间距80cm布置垫块柱筋绑扎成型效果图间距80cm布置垫块三、梁上柱构造转换层上部柱插筋锚入梁内不小于1.5LaE梁筋伸入柱内时构造，梁筋伸入柱筋内侧，柱边出来50cm左右段梁箍筋不到角的处理，采用附加钢筋作架立筋使箍筋到角。箍筋的设置从梁边出来5cm开始设置，对于角筋不到角问题，还可以采用设置23道变形箍四、梁筋做法：主次梁相交附加箍筋的设置构造。梁中心设置一道，两侧各设置45道。具体根据梁断面及箍筋间距而定吊筋做法主次梁相交附加箍筋的设置构造。梁中心设置一道，两侧各设置35道。具体根据梁断面及箍筋间距而定吊筋的设置构造梁的底部纵向钢筋接长在支座或支座两侧1/3跨度范围内,不应在跨中1/3范围内接头。梁的上部纵向钢筋可选择在跨中1/3跨度范围内接长,不应在支座处接长。 保护层做法：1、竖向结构保护层采用塑料垫块；2、板底、梁底采用花岗石垫块；3、板筋之间马凳铁做法如下：在距梁边20左右首先设置。同时向中间和两侧间距0.6m0.8m进行设置。5、板钢筋做法（1）板的底部钢筋,短跨钢筋置下排,长跨钢筋置上排;板面钢筋短跨钢筋置上网外侧；长跨钢筋置上网内侧钢筋交叉处构造及接头做法见04G101-4第24页（2）当板底与梁底齐平时板的下部钢筋伸入梁的部分,应置于梁下部纵向钢筋之上。楼板钢筋在支座处的锚固构造见04G1014第25页；错层处钢筋锚固同边支座；冷扎带肋钢筋下部钢筋伸入支座尚不应小于10d且不小于100；转换层下部筋伸入支座内不小于la。板底钢筋在跨内不宜接头。板负筋做法异形板钢筋加密：主梁跨度大于6m时，楼板与框柱交接角部的楼板负筋：边支座起3格底部筋必满扎，中间可梅花形跳扎挑板处的上部板钢筋必须伸到板边-保护层并向下弯锚入板减板的保护层并且平直段满足5d长。双层双向筋必须满扎对密集管的周围加设1.2厚的钢板网 板的分布钢筋在交叉处不得设置。 注：注： 绑扎钢筋网长、宽：10mm；网眼尺寸：20mm（钢尺连续量三档取最大值）。绑扎钢筋骨架长：10mm；宽高：5mm。受力钢筋间距：10mm；排距：5mm。（钢尺量两端、中间各一点，取最大值）受力钢筋保护层基础：10mm；梁、柱：5mm；板、墙：3mm。绑扎箍筋、横向钢筋间距：20mm。（钢尺量连续三档，取最大值）
