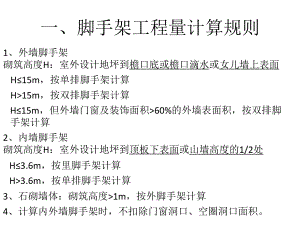

一、脚手架工程量计算规则1、外墙脚手架砌筑高度H：室外设计地坪到檐口底或檐口滴水或女儿墙上表面H15m，按单排脚手架计算H15m，按双排脚手架计算H15m，但外墙门窗及装饰面积60%的外墙表面积，按双排脚手架计算2、内墙脚手架砌筑高度H：室外设计地坪到顶板下表面或山墙高度的1/2处H3.6m，按里脚手架计算H3.6m，按单排脚手架计算3、石砌墙体：砌筑高度1m，按外脚手架计算4、计算内外墙脚手架时，不扣除门窗洞口、空圈洞口面积。5. 建筑物高度不同时，按照不同高度分别计算图解及例题6. 现浇钢筋混凝土框架柱、梁，按双排脚手架计算，然后要合并柱、梁脚手架的工程量。7. 围墙脚手架 砌筑高度H：室外自然地坪到围墙顶面。 H3.6m，按里脚手架计算。 H3.6m，按单排脚手架计算。8. 室内净高（室内设计地坪到天棚装饰面）3.6m，应计算满堂脚手架，墙面装饰工程不再计算脚手架。9. 滑升模板施工的钢筋砼烟囱、筒仓不另算脚手架。10. 砌筑贮仓，按双排脚手架计算。11. 贮油（水）池、大型设备基础，距地坪高度1.2m，按双排脚手架计算。12. 整体满堂钢筋砼基础，其宽度3m，按其底面积计算满堂脚手架。二、脚手架工程量计算方法1. 外墙脚手架 （按面积）S=L外H+SbL外外墙外边线长H 外墙的砌筑高度Sb突出墙面砖垛、烟囱等的展开面积，如突出墙面宽度24cm，不算面积，24cm的需要并入其展开面积。2. 里脚手架S=墙面垂直投影面积（墙面净长墙面砌筑高度）3. 独立柱脚手架（套外脚手架定额）S=（柱结构外围尺寸+3.6m）柱高柱实际尺寸，不包括装饰面尺寸主基上表面到柱顶的高度26000180002400018000120003200040008000150005100024000例：根据右图尺寸，计算建筑物外墙脚手架工程量。建筑物立面建筑物平面解：单排脚手架（15m高） S=（26+122+8）15=870m2 双排脚手架（36m高） S=（26-8）36=648m2 双排脚手架（24m高） S=（182+32）24=1632m2 双排脚手架（27m高） S=3227=864m2 双排脚手架（51m高） S=（18+242+4）51=3570m2例：七层建筑物，女儿墙顶面标高20.8m，层高2.9m，墙厚0.24m，板厚0.12m，室内外高差0.3m，计算内外墙脚手架工程量。解：外墙H=20.8+0.3=21.1m 15m 双排脚手架S=L外H+Sb =（39.84+12.24+3.2）2 21.1+0 =2333m2=23.33 100m2套3-7 钢管架24m以内双排脚手架内墙H=2.9m-0.12=2.78 3.6m）S=室内净面积3.6m5.2m，每增加1.2m按一层计算，不足0.6m不计。2. 挑脚手架按搭设长度和层数来划分，以“延长米”计算3. 悬空脚手架S=搭设的水平投影面积4. H3.6m的墙面装饰，不能利用原砌筑脚手架时，计算装饰脚手架，套双排脚手架0.3注意：室内净高H3.6m时，不计算装饰脚手架；室内已计算满堂脚手架，不另算内墙装饰抹灰脚手架。例：某活动室如下图，求内墙抹灰脚手架工程量0.0090001200015000240解：H=9m3.6m套双排脚手架0.3S=墙面垂直投影面积 =(15-0.243) 2+(12-0.242) 4 9=6.72100m2计算装饰脚手架套3-60.3五、其它脚手架工程量计算1. 水平防护架S=实铺水平投影面积2. 垂直防护架S=自然地坪到最上一层横杆间高度实际搭设长度3. 架空运输脚手架：按搭设长度计算“m”4. 烟囱、水塔脚手架：按“座”计算5. 电梯井脚手架：按“座”计算6. 砌筑贮仓脚手架：S=单筒外边周长室外设计地坪到贮仓上口之间的高度7. 贮水（油）池脚手架：S=外壁周长室外地坪到池壁顶面的高度8. 大型设备基础脚手架S=外形周长地坪到外形顶面边线的高度9. 建筑物垂直封闭工程量S=封闭面垂直投影面积六、安全网脚手架工程量计算1. 立挂式安全网S=实挂长度实挂高度2. 挑出式安全网S=挑出水平投影面积
