空调工艺设计图纸深度4.ppt

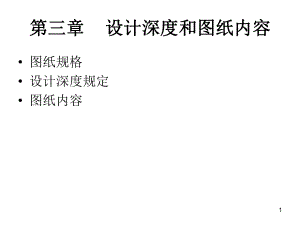

1第三章第三章 设计深度和图纸内容设计深度和图纸内容 图纸规格 设计深度规定 图纸内容2第一节第一节 图纸规格图纸规格 L x BA0-1188x841A1- 841 x594A2- 594 x420A3- 420 x297A4- 210 x297A0A2 a=25 c=10A3A4 a=25 c=5aLBccc图签处3常用制图比例常用制图比例总平面图总平面图1:500 1:1000 1:2000平、立、剖面图平、立、剖面图-1:50 1:100 1:200详图详图-1:1 1:2 1:5 1:10 1:20 1:50系统图系统图-1:50 1:1004图 签5图幅规定 一般平面图、剖面图、系统图使用31图幅 表格、说明使用4图幅6工艺流程图（空调原理图）工艺流程图（空调原理图） 平面图平面图 剖面图剖面图 系统图系统图 大样图大样图 设计施工说明设计施工说明 表格表格7第二节 初步设计深度 采暖通风与空气调节初步设计应有设计说明书，除小型、简单工程外，初步设计还应包括设计图纸、设备表及计算书8初步设计及方案设计设说明内容1、设计依据 与本专业有关的批准文件和建设方案 本工程采用的主要法规和标准 其他专业提供的本工程设计资料等92、设计范围 根据设计任务书和有关设计资料，说明本专业设计内容和分工103、设计计算参数 室外空气计算参数 室内空气设计参数房间名称夏季冬季新风量标准m3/h.人噪声标准dB(A)温度相对湿度温度相对湿度114、采暖 采暖热负荷 叙述热源状态、热媒参数、室外管线及系统补水与定压； 采暖系统形式 采暖分户计量及控制 采暖设备、散热器类型、管道材料及保温材料的选择125、空调 空调冷、热负荷； 空调系统冷源及冷媒选择，冷水、冷却水参数； 空调系统热源供给方式及参数 空调风、水系统简述，必要的气流组织说明； 监测与控制简述 空调系统的防火技术措施 管道的材料及保温材料选择 主要设备的选择136、通风 需要通风的房间活部位 通风系统的形式和换气次数 通风系统设备的选择和风量平衡 通风系统的防火技术措施147、防烟、排烟 防烟及排烟简述 防烟楼梯间及其前室、消防电梯间前室或合用前室以及封闭式避难层（间）的防烟设施和设备选择 中庭、内走道、地下室等，需要排烟房间的排烟设施和设备选择 防烟、排烟系统风量叙述，需要说明的控制程序158、需要提请设计审批时解决或确定的主要问题 在考虑方案时有不确定的原因，引起的方案缺陷要提出来，以提醒决策者注意。 有几个类似方案，各有优缺点，可以集思广益，提供决策参考。169、设备表设备编号名称型号、规格单位数量重量备注1710、设计图纸 图例 系统流程图(原理图） 主要平面图(主要设备布置、主要管道走向）18系统流程图 热力系统 制冷系统 空调水系统 必要的空调风系统 防排烟系统 排风系统 补风系统以上系统的控制方式19采暖平面图 散热器位置 采暖干管的入口 采暖干管走向及系统编号20通风、空调和冷热源机房平面图 设备位置 管道走向 风口位置 设备编号及连接设备机房的主要管道等，大型复杂工程还应注出大风管的主要标高和管径，管道交叉复杂处需要绘局部剖面图。21计算书 对于采暖通风与空调工程的热负荷、冷负荷、风量、空调冷热水量、冷却水量、管径、主要风道尺寸及主要设备的选择，应做初步计算22第三节 施工图设计深度在施工图设计阶段，设计成品应包括： 图纸目录 设计与施工说明 设备表 设计图纸（平面图、原理图、风系统图、剖面图等） 计算书231、图纸目录 先列新绘图纸 后列选用的标准图或重复利用图242、设计说明 设计说明：应介绍设计概况和暖通空调室内外设计参数；热源、冷源情况；热媒、冷媒参数；采暖热负荷、耗热量指标及系统总阻力；空调冷热负荷、冷量指标，系统形式和控制方法，必要时，需要说明系统的使用操作要点，例如空调系统季节转换、防排烟系统的风路转换等。253、施工说明 施工说明：应说明设计中使用的材料和附件，系统工作压力和试压要求；施工安装要求及注意事项。采暖系统还应说明散热器型号。264、平面图 1）绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称、底层平面图上绘出指北针。 2）采暖平面绘出散热器位置，注明散热器片数或长度、采暖干管及立管位置、编号；管道的阀门、放气、泄水、固定支架、伸缩器、入口装置、减压装置、疏水器、管沟及检查人孔位置、注明干管管径及标高27 3）二层以上的多层建筑，其建筑平面相同的，采暖平面二层至顶层可合用一张图纸，散热器数量应分层标注。 4）通风、空调平面用双线绘出风管，单线绘出空调冷热水、凝结水等管道。标注风管尺寸、标高及风口尺寸（圆形风管注管径，矩形风管注宽高），标注水管管径及标高；各种设备及风口安装的定位尺寸和编号；消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向 5）当建筑装修未确定时，风管和水管可先出单线走向示意图，注明房间送、回风量或风机盘管数量、规格。建筑装修确定后，应按规定要求绘制平面图。285、通风、空调剖面图 1）风管或管道与设备连接交叉复杂部位，应绘剖面图或局部剖面图 2）绘出风管、水管、风口、设备等与建筑梁、板、柱及地面的尺寸关系 3）注明风管、风口、水管等的尺寸和标高、气流方向及详图索引编号296、通风、空调、制冷机房平面图 1）机房图应根据需要增大比例，绘出通风、空调、制冷设备（如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等）的轮廓位置及编号，注明设备和基础距离墙或轴线的尺寸 2）绘出连接设备的风管、水管位置及走向；注明尺寸、管径、标高。 3）标注机房内所有设备、管道附件（各种仪表、阀门、柔性短管、过滤器等）的位置307、通风、空调、制冷机房剖面图 1）当其他图纸不能表达复杂管道相对关系及竖向位置时，应绘制剖面图 2）剖面图应绘制出对应于机房平面图的设备、设备基础、管道和附件的竖向位置、竖向尺寸和标高。标注连接设备的管道位置尺寸；注明设备和附件编号以及详图索引编号318、系统图、立管图 1）分户热计量的户内采暖系统或小型采暖系统，当平面图不能表示清楚时，应绘制透视图，比例宜与平面图一致，按45或30 轴侧投影绘制；多层、高层建筑的集中采暖系统，应绘制采暖立管图，并编号。上述图纸应注明管径、坡向、标高、散热器型号和数量 2）热力、制冷、空调冷热水系统及复杂的风系统应绘制系统流程图。系统流程图可不按比例绘制，但管路分支应与平面相符 3）空调的供冷、供热分支水路采用竖向输送时，应绘制立管图，并编号，注明管径、坡向、标高及空调器的型号 4）空调、制冷系统有监控与控制时，应有控制原理图，图中以图例绘出设备、传感器及控制元件位置；说明控制要求和必要的控制参数。329、详图3310、计算书 一、采暖工程： 1、建筑维护结构耗热量计算 2、散热器和采暖设备的选择计算 3、采暖系统的管径及水力计算 4、采暖系统构件或装置计算，如系统补水与定压装置、伸缩器、疏水器等34二、通风与防烟、排烟工程1、通风量、局部排风量计算及排风装置的选择计算 2、空气量平衡及热平衡计算 3、通风系统设备选型计算 4、 风系统阻力计算 5、排烟量计算 6、防烟楼梯间及前室正压送风量计算 7、防排烟风机、风口的选择计算35三、空调制冷工程计算1、空调房间维护结构夏季、冬季的冷热负荷计算2、空调房间人体、照明、设备的散热、散湿量及新风负荷计算3、空调、制冷系统的冷水机组、冷热水泵、冷却水泵、冷却塔、水箱、空调机组、消声器等设备选型计算4、必要的气流组织计算5、风系统阻力计算6、空调冷热水、冷却水系统的水力计算36一、工艺流程图（原理图）一、工艺流程图（原理图）37工工 艺艺 流流 程程 图图工艺流程图（原理图）工艺流程图（原理图）表示整个系统的原理，是不可缺少的图表示整个系统的原理，是不可缺少的图纸。纸。 绘出空调系统的所有设备轮廓，表示出绘出空调系统的所有设备轮廓，表示出流体和空气处理输送过程的走向，参数（压流体和空气处理输送过程的走向，参数（压力，温度等）等，表示出管件、阀门、控制力，温度等）等，表示出管件、阀门、控制仪表与控制执行机构的关系，以及控制参数仪表与控制执行机构的关系，以及控制参数。38原理图39 原理图上的管道只是表示冷热媒的走向，并不代表安装的走向。 原理图是方案设计中表现设计意图的重要图纸。 原理图是施工图设计的重要依据。40二、平二、平 面面 图图 建筑物空调系统平面图 冷冻站、锅炉房平面图 空气处理机房平面图411. 建筑物空调系统平面图建筑物空调系统平面图 建筑物的条件图删除与本专业无关的东西，标建筑物的条件图删除与本专业无关的东西，标 注房间的名称。注房间的名称。 以双线绘出通风管道、异径管、弯头、检以双线绘出通风管道、异径管、弯头、检 查口、测定孔、调节阀、防火阀、送排风查口、测定孔、调节阀、防火阀、送排风 口的位置。口的位置。 标注出风管及风口尺寸（园管注管径，矩形管标注出风管及风口尺寸（园管注管径，矩形管注宽注宽X高）各种设备的定位尺寸，空气处理器的高）各种设备的定位尺寸，空气处理器的轮廓尺寸，设备基础主要尺寸。轮廓尺寸，设备基础主要尺寸。 42 标注主要设备、部件的名称，规格型号，标注主要设备、部件的名称，规格型号， 标准图通用图，索引等。标准图通用图，索引等。 标注各房间的基准温度和精度要求，电加标注各房间的基准温度和精度要求，电加 热器的位置型号，消声器的位置尺寸，引热器的位置型号，消声器的位置尺寸，引 用各种设备的标准图。用各种设备的标准图。标注系统编号标注系统编号 K表示空调系统表示空调系统 X表示新风系统表示新风系统 L表示制冷系统表示制冷系统 PY表示排烟系统表示排烟系统 S表示送风系统表示送风系统 P表示排风系统表示排风系统4344 绘出制冷设备（如压缩机，水泵绘出制冷设备（如压缩机，水泵等）的位置及基础尺寸，用单线条绘等）的位置及基础尺寸，用单线条绘出冷媒循环管道，冷却水的走向，排出冷媒循环管道，冷却水的走向，排水沟的位置，标注出管道上的各种阀水沟的位置，标注出管道上的各种阀门等。门等。 标注设备中心距离墙边或轴线尺标注设备中心距离墙边或轴线尺寸，管径大小。寸，管径大小。2.冷冻机房平面图冷冻机房平面图45 按标准图或产品样本要求绘出所采用按标准图或产品样本要求绘出所采用的空调器组合段代号，左、右式，喷雾级的空调器组合段代号，左、右式，喷雾级数和排数，喷嘴孔径，加热器，表冷器的数和排数，喷嘴孔径，加热器，表冷器的类别，型号及台数，标注出上述设备的位类别，型号及台数，标注出上述设备的位置。置。 绘出一、二次回风管道，新风管道，给绘出一、二次回风管道，新风管道，给排水及冷热媒管道，各种阀门，柔性短管排水及冷热媒管道，各种阀门，柔性短管及消声器等的位置。及消声器等的位置。 标注各部分管径，管长及位置。当采用标注各部分管径，管长及位置。当采用中型空调机组时，空调机房可以与冷冻机中型空调机组时，空调机房可以与冷冻机房合并绘出。房合并绘出。3.空调机房平面图空调机房平面图
