电路施工工艺.ppt

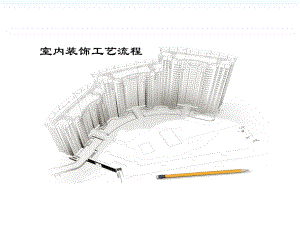

室内装饰工艺流程室内工艺流程1、电路施工工艺流程2、地面工程施工流程3、墙面装饰施工工艺流程4、油漆涂料施工工艺流程5、吊顶工程装饰工艺流程电路施工工艺流程1、电路改造工艺流程确定线路终端插座的位置-墙面标画出准确的位置和尺寸-就近的同类插座引线在这里我设计了在这里我设计了一个玄关一个玄关电气布线应采用暗线敷设管链接紧密，管口光滑户口齐全电线在导管内不得有接头和扭结沟槽尽可能采用切割方式电源线和电话、电视信号线等不得安装在同一套管内，强弱线管距大于300MM2、电路改造的施工要点1、如果插座在墙的上不，在墙面垂直向上开槽，至墙的顶部安装饰内2、如果是在墙的下部，垂直向下开槽，至安装踢脚板的底部。3、开槽深度应一致，槽线及顶直，应先在墙面弹出控制线后，再用云石机切割墙面，人工开槽。4、线路安装时必须加护线套管，套管连接应紧密、平顺，直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。5、导线装入套管后，应使用导线固定夹子。先固定在墙内及墙面后，再抹灰隐蔽用踢脚板，装饰角线隐蔽。项目：电改造工程强调的问题01：进场前检查住户总电源处是否有漏电开关，入无应立即安装后方能施工用电。施工前由电工提供电路施工图，方能施工。由客户确定原房屋开关插座及灯具是否保留，如要保留，必须全部去下并在统计数量后妥善保管。数量应经客户认可后。02.每户应设置分户配电箱，配电箱应设漏电开关，并数路出线，一般情况下强点部分应分为空调、照明、普通电源插座、厨房专用插座四组。（1.5平方毫米铜芯线可承受2200W的负荷，2.5平方毫米铜芯线可承受3500W左右的负荷，4平方毫米铜芯线可承受5200W的负荷，6平方毫米铜芯线可承受8800W的负荷，10平方毫米铜芯线可承受14000W的负荷）。03.检查原线路是否合格，如不合格则建议全部重布。线路设计应实用、合理、规范、安全。厨卫间线路不的从地下敷设。15*120木地板800*800斜仿斜仿古地砖古地砖项目：电改造工程强调的问题04.所有线路必须穿管，所有线管及配件必须使用合格产品，在预制构件处可使用黄蜡管：15管内可穿3更4平方毫米线，4根2.5平方毫米线；20管内可穿5根4平方毫米线，7根2.5平方毫米线；20管内可穿5根4平方毫米线，7根2.5平方毫米线。（管内导线截面之和小于等于穿线管内径面积的40%).圆三通和四通必须加盖板。05.普通电源插座的火线、零线、接地线均为2.5mm铜芯线。全部包扎，线头不的裸露在外。06空调线为大于等于4mm铜芯线，接地线可为2.5mm铜芯线，房间根据客户要求预设空调插座谢谢大家
