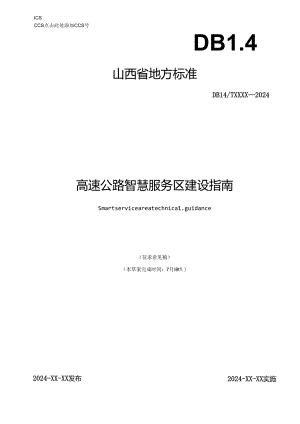

ICSCCS点击此处添加CCS号DB1.4山西省地方标准DB14/TXXXX2024高速公路智慧服务区建设指南Smartserviceareatechnica1.guidance（征求意见稿）（本草案完成时间：7月I8t1.）2024-XX-XX实施2024-XX-XX发布山西省市场监督管理局发布目次前*111范国12燃慈性引用文件13术语、定义和符号24总体要求35技术要求45.1 智M设施45.2 卸燃管理155.3 智就服务205.4 施工与整收21高速公路智慧服务区建设指南1葩困本文件规定了符慧服务区的总体要求、技术要求、施工与险收要求、运行与维护要求.本文件适用于于山西省新建、改建和扩建高速公路眼务区的建设和运维.普通公路服务区参照执行.2规楚性引用文件下列文件中的内容通过文中的现苞性引用而构成本文件必不可少的条款其利注日期的引用文件仅该11期对应的版本适用于本文件：不注N期的引用文件，其嫌新版本（包括所有的修改单）适用于本文件。GB22239信息安全技术网络安全等级保护基本要求GB28181公共安全视频监控联网系统信息传输、交换、控制技术要求GB50016建筑设计防火规范GB50352民用建筑设计统一标准GB55031民用建筑通用规范GB55024建策电气与智能化通用规范GB50057建筑物防雷设计规范GB50058爆炸危险环境电力装置设计规范GB50116火灾自动报瞥系统设计规范GH50156汽车加油加气加氮站技术标准GB50174数据中心设计规的GB55015建筑节能与Ur再生能源利用通用规范GB50314智能建筑设计标准GH50343建策物电子信息系统防番技术规范GB50370气体灭火系统设计规范GB50395视频安防监控系统工程设计规范GB50396出入口控制系统工程设计规范GH5O4&I视购显示系统工程技术规范GB50736民用建筑供暖通风与空气调节设计规范GB50898细水雾灭火系统技术规范GB50974消防给水及消火栓系统技术规范GB5101«电化学储能电站设计规范GB51194通信电源设备安装工程设计规范GB51348民用建筑电气设计标准GB5768道路交遹标志和标线GH/T50378绿色建筑评价标准DB32/T3877多功能杆智能系统技术与工程建设规范T/CBMCA006-2018生态多孔纤维棉1.!P保护性接地（防雷接地、防静电接地、保护接地、屏岐接地等和功能性接地（交流接地、出流接地、信号接地等）共用一组接地装置。4总体要求41服务区智能化系统设计应满足GB503146智能建筑设计标准3,相关要求，4.2 应建立智糠服务区信息安全体系，保障服务区信息的真实性,完整性和涉密信息的安全性、保密性.4.3 应建立服务区各信息化系统之间的数据共享与业务协同，实现隔务区管理'服务、商业信息的集成应用.4.4 应服务于智慧股务区功能及业务需求，立足可靠性、扩展性，兼顾前冷性、开放性.45各类智能化系统及综合管理平台宜具有冗余设计和容错设计机制。4.6宜采用BIM技术实现服务区可视化运维.47宜以建设绿色微务区为目标，实现服务区节诧减排、低碳环保、可持续发展，48服务区分类参照如下：表1服务区参考坟模等级级别一类二类三类四类车遒数八车遒、卜车道以上六车道、八车道六车道、四车道四车道流Jft区间8万以上5万-8万2万-5万2万以下模式和发展方向主遨体验性商业开发为主，建成商业集聚犷效益优先型的综合服务设施中小型商业琮合体开发，经营品牌化、业态多样化、特色越域化体现经营效益化、突出商品经昔的品牌化、顾客使用便捷化和日常管理标准化满足葩本服务设施姑本功能，体现服务设施的大众化、功能化、实用化49不同等级服务区智慈化要求叁考如下：表2不同等级服务区智僵化要求参照表功能配置一类二类三类四类智意设施停车设施*安防设施消防设施绿色节能*照明设施a）工作温度：-20C'60oC（满足山西地区实际状况）：b）工作湿度：5%'95%（无凝露）：c）IP等级：IP67：1.1.1.1 供电：。酒足依照度要求：。单台抵像机至少可同时支持10个车位识别，且检测面积不小于每个车位面积的80%.1.1.1.2 引导显示设备引导显示设备包括交通引导牌、引导屏。a）交通引导牌布设应符合GB576«相关要求,交通引导牌应采用绿底白字、字高不宜小于200mm,b）引导屏宜采用全彩I.EI）屏井应满足以下要求：D点间距W4mm：2）最大亮度>4000cdm,:3）发光面IP防护等级不应低于IP654）发光面表面应避免使用容切产生反射眩光和光柘反射的材料；5）屏幕大小宜/据屏幕高度、外观和现场实际安袋环境选择合适的尺寸：6）安装位置宜选择绿化带内,屏面正对车流和人流方向；7）可采用双面舟或单面屏加曲面灯箱等形式。1.1.1.3 车位监测算法服务器车位赛刈算法,服务器应具备监测停车位使用情况的基础算法功能.a）车位监测算法应湎足：1）正确反映停车位使用情况，其识别准确率应不低于95%：2）单帧图像分析速率应不低干IOms或帧率不低于25fps:3）算法应道用于白天/级夜/晴/雨/可等各类天气与环境状况；4）算法应适用于排像机正照/侧照/他Ift等多种视角的布设环境；5）除具备基本车位监测功能外，宜具备越戊停车/人小车位错停等其他相关功能；b）其他软件功能应涵足：1）应具备实时对外推送分析结果的能力：2）应具备本地备份分析结果的能力：3）应具备IinuxZuindows操作系统下部君的能力：4）具备GPU深度学习模型推理能力，GPU驱动程序，C1.DA工具包：5）应设置停车“不当”监测提解功能.c）硬件应满足：1）除算法所需4存外,GP1.1.0存应至少留有30%的余量：2）GPU核心效应不小于8核；3）内存应不小512GB；4）不少干2个千兆网卡.可扩展,满足摄像机视版读取基本要求：5.12安防设施H.热能地下水源热泵需丰富的地下水资源江河湖水源热泵周边需发达的江河湖水系资源中深层地热能中深层地热窠中供暖仍在发展阶段，成本较高风能建筑应用建筑风力发电适合小规模安装在屋顶，发电效率较低设施应用风光互补路灯可利用风能和太阳能互补满足照明功能空气能技术空气源热泵利用空气能供冷供热氢能技术氢能燃料电池乳燃烧效率高.，可带动甄站建设QuJ再生能源具有时间上的不连续和空间上的不均衡性，可根据不同的资源条件和用能对象,采用多种能源互相补充，合理保护In利用自然资源;5.1.4.3储能技术储能技术可以有效的调节电力系统使用结构、解决风光电力的不稳定性、平衡季节性能Ift分花不均等.服务区可根据建设需求选择合适的饰能技术，储能应用技术见我6.表6储能应用技术技术分析指热技术跨季节太阳能指热更储冬用，可结合土堆和水箱在夏季储存太阳能相变所热桁能密度高，适用于热崎供给与需求不力调的情况蓄冷技术水荒冷广泛应用,利用夜间低谷单价将冷量蓄入冷水池，成本小相变着冷益冷能力强.可利用低谷电进行蓄冷,峰电拜冷储电技术压缩空气储能技术寿命长，利用峰谷电价节约电傥化学电池储能技术铅酸、锂电池、液流等多种电化学Wi能技术应用广泛H储能系统设计应选用而效、安全的机组设统,并设安全防护号施:b）电化学储能电站的设计与建设应执行GB51O48的规定：c）服芬区可采用太阳能光、Wi.充一体化电站,利用分布式太阳能和夜间低谷电进行储电，在充电高峰通过储电站和市电一起为充电站供电，增加新能源消纳和节约用电成本.5.1.5暖通空调设施智怒空调系统要求如Na）空网系统疗、热液机组能效应优于现行GB50189的规定以及现行有关国家标准能效限定值：b）应选用高能效空调设备、采用变频循环系统和合理设计热回收：0空调应自带物联专网技术，支持远程集中控制管理：d）空闲与新风应支持联动控制：e）新风系统应实现可变风量控制.满足新风量按需供给：f）空调宜自带能源管理平台，具备能耗可视化、在线节能诊断、节能管理等功能，问时可以通过RP1.端口与上层系统对接.5）考虑到微模块内不间断电源效率、冷却设备功率、电池充电功率等因素，做模块的总用电容量应在IT用电容量容础上计算放大:6）微模块地体最大用电容量不宜过高，IT容尻以不超过15OkW为宜.注：根据实际业务的特点，做模块的容埴UJ以典型模型为基础进行祖合，达到更好的适应性：5.1.10.2供纪电系统a）服务区机房工程电气系统应按GB50174的规定划分为ABC三类组别。设计时应根据数据中心使用性质、管理要求及其在经济和社会中的重要性确定所属级别:b）机房供配电系统设计应包括：电力系统、备用电液系统、不同断电源系统等：c）A娘机房工程供配电系统应按容错要求配置，B级机房工程供配电系统应按照冗余要求配置.5.1.10.3不间断电源系统a）UPS维系统容砒IoKVA以上时应采用机架式模块化ITS系统，UPS功率模块容依应按照5KV10KVA15KVA20KVA25KVA选择：UPS单系统容量VIoKVA时应采用机架式安装UPS系统:b）采用模块化CPS电源，模块宜按N+X方式配置.当N5时，得用1个模块：N>5时，每5个模块招用1个模块：c） UPS容量配置应符合下列规定：1） UPS容醴应结合负载类型、远近期负荷、机房使用规划等因素考虑：2） UPS容锻不宜小于IT设招计算容量的1.2倍：3） UPS井机系统宜设置总手动维护旁路系统。d） UPS系统并联数家不宜超过4台，系统并联后容房不宜超过2400KVA.5.1.10.4蓄电池技术要求n）单台不间断电源的都电池并联组数不应超过1组.不同厂家、不同容眼、不同型号、不问时期的蓄电池组不应直接并联使用:b）若电池本体及单体之间的连接线缆或铜条的新流量应大于设计恒功率最大的放电电流（ft：c）舒电池室宜单独设置.箭电池的危险区域划分应符合GB50058中相关规定：d）蓄电池组的容量宜按近期负荷配置：o）不间断电源系统蓄电池组的总容量计算宜采用忸功率计算法。蓄电池忸功率计算法应符合GB51194定.5.1. 10.5末端配电系统要求末配电子系统的具体要求如下；a）IT设备列双路供电用置应符合下列规定：1）对于需双谿供电的IT设缸其对应的机房配电柜（列头柜）应具有完全独立且相互隔离的两组配电回路：2）机房配电柜（列头柜）直设置电能旗收监测装印b）机柜配电单元（PDr）应符合下列规定；D机柜应在背面顶部或两侧设置机柜配电单元,为机柜内所有IT设备供电.对于要求双路供电的IT设f,应充置两个完全独立的配电单元；2）机柜配电单元根据柜内IT设得的数Ift和功率,提供合适数量和容就规格的静出分路,分路接口形式应符合末海设备使用要求：3）机柜需要显示用电负荷及能耗时，机柜配电单元应设置相应的JKi泅装置，并可将两路负荷及能耗数据进行合计显示.5.1.10.
