XC02项目整车高寒环境适应性试验大纲2020.12.03.docx

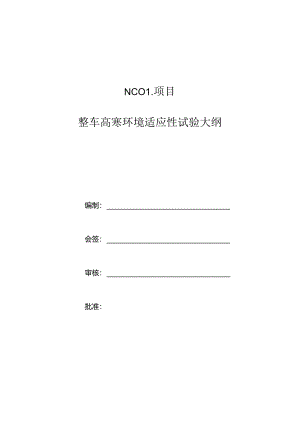

NCO1.项目整车高寒环境适应性试验大纲编制：会签：审核：批准：目录1、任务来源22、试验目的23、试验依据24、试验对象25、试验条件：46、试验时间节点57、试验项目58、试验场地及人员分工69、故障等级定义710、问题反馈711、试验报告7【2、试验费用预算3人713、试验工具及备件814、试验检查记录表81、任务来源根据项目开发主计划及DVP计划抽取2台NCO1.,共2台车，进行150Okm高宾环境适应性试脸参数采集成脸.2、试验目的2.1通过在高宾地区开展整车性能试验，登证车辆在高宾地区各项性能指标是否符合设计状态和使用要求：2.2脸证高寒情况下整东及总成零部件耐帔性跄否符合相关国家法规'行现和企业标准要求，为产品的认可提供试股依据。3、试险依据下列文件时于本文件的应用是必不可少的凡是注11期的引用文件，仅注11期的版本适用于本文件，凡是不注日期的引用文件，其加新版本(包括所有的修改单适用于本文件,GB7258-2012机动车运行安全技术条件GB/T18388-2005电动汽车定型试验规程GB/T125341990GB,zT12677-1990汽车道路试脸方法通则汽车技术状况行驶桧查方法GB/T12678-1990GB/T183842001GB/T28382-20124、试验对象汽车可林性行胶试粉方法电动汽车安全要求纯电动乘用车技术条件4. 1试验车辆为NC(H样车2台.试验车辆基本信总见表1表1车辆编号NCO1.NCO1.车辆名称生产单位KXXX鼾能源XX竹很公司XXXX新能淞XX有双公司VIN号1.X2ECR5J8MWXMM51.X2ECR5JXU000016驱动电机号车辆颜色白色白色生产日期起始里程1.2试始乍辆主要总成结构及土耍技术参数见表2序号指标项目单位整车指标定义1、总体布汽1.1基本外形尺寸1.1.1整车长11m35481.1.2整车宽11I15361.1.3整车高rm15881.1.4轴距m23001.1.5前轮距11m13201.1.6后轮距ITH1.13201.1.7前能rrm6541.1.8后能rrm5941.2通过性参数1.2.I酸小离地间BR（满我）11m1251.2.2纵向通过角（空蛾）deg/1.2.3接近角（空领）deg221.2.4离去角（空或）dc341.2.5最小转弯直径n9.82、整车质麻2.1整符质Stkg8302.2乘员人数人42.3总质域kg11303.动力性3.1以离车速km/hIO1.3.2加速时间3.2.10-5OkW'h加速S实测3.2.25080kmh加速S实测3.2.3O-100kmJh加速S实测3.3爬坡能力3.3.1最大爬坡度%204、经济性4.160kmh等速续航km实测4.2NEDC续监里程km4.350kmh滑行地离a实测5、制动性能5.1制动稳定性m5.2行车制动：（50-0）km/h制动矩离B实测5.3驻车制动：游态驻坡时间（坡衣20）min核心零部件性能指标电池指标定义电池供应商金XXX电芯类型磷酸铁锂电池系统平台电压147.2V电池系统标称容仪11.4816kWh电机系统供应商合普电机类型永磁同步冷却形式自然风冷功率（额定/峰值）（KW）15/32扭矩（额定/峰值）N）30/95减速器指标定义被速擀供应商合音形式通级战速器速比8.34整4三电控指标定义高压控制系统rWi+MC1.I+VCtBMS空调系统指标定义EAS系统供应商江苏XXX汽车部件有限公MEAS功率2.7kwPTC供应商江苏XXX汽车部件有限公司PTC功率2.5KW空调箱体总成供应商江苏XXX汽车部件有限公司鼓风机功率0.Ikw6.试验条件I5. IffiGBT5910轿车质fit分布规定执行.5.2样车符合GB725«胃机动车运行安全技术条件，5. 3样车符合整车技术规范.5.4试蛤我荷：试蛤全程满我状态（300k）.5. 5轮胎规格及气压：前轮155/70R13子午战轮胎,胎压250k1.,a.后轮155/70R13子午线轮胎,胎压25OkPa（需每班次前测量）6. 6涧滑油脂及制动液试5金所用润滑油（脂）及制动液按照产品使用要求加注.5 .7驾驶操作及注道事项5.1.1 7.1试验前应对车辆状态进行认出的静态及动态排ft,发现故障IS患应立即进行处理，坚决不驾驶故障车辆进行试验.5.1.2 试验员应严格按照试验标准验或试员的要求进行车辆驾驶愫作，试验过程中如发现车栖出现异常现象时，应立即平稳减速，中止试验并对车辆进行检交.确定降解除后方可绑续进行试验.5.1.3 可就性行驶试5金在保证安全的前提下尽可能以较高车速行驶.白天可开启前照灯代普夜间行驶。6、试验时间节点6 .12020年12O30日前试验车辆、试验用工具设备准i完成：6.1 2021年1月In2021年1月31H进行BMS、CIHKMCU,动力电池标定，以及进行整车性能（动力性、经济性、环境适应性、暧风、整车主观评价试脸.6.2 在没有发生突发情况下,试验按时间节点执行.7 .试3项目：序号试验项目参考标准备注1动力性最岛东速GB/T18385-2005电动汽车动力性能试脸方法环境温度：-20C-IOC:电池温度（初始）：-20C、-150OC加速时间050kh同上50kmh80kmh同上80kmh100keZhIHJ上2经济性续帙里程（等速60kmh）GB/T18386-2005电动汽车能敏消耗率和续驶里程试验方法同上（一测6风影响率）充电电fit环境M度：OC以上能肽消耗率同上3O)U正确执行充电程序、充电时间环境温度：-20C-10C：电池温度（初始：-20。-15X2、-5X?4动力电池充电过程状态GB/T314672015电动汽车用翎离子动力蓄电池包和系统带加热/不带加热S0C100%80%、50%.20,IOT急加速过程压降、压差、加速性能、报警断电情况电池温度:OC、T（FC、-20。续帙里程（等速60kmh）同(3)低温启动测试（低温浸车以上）SOC:100%.80%、5(乐20%,10%：低溟浸车温度：30"C.-200-or5空调系统风窗玻璃除雾、除霜GB11555-2009J车凤冠玻璃除穿参照标准执行和除箱系统的性能和试验方法整车暖风采暖GB/T127822007汽车采暖性旎要求和试监方法参照标准执行6整车可邠性1500削GB/T12678-1990汽车可靠性行驶试脸方法低温环境8 .试设场地及人员9 .1试验场地高塞试验场地确定为河北张家口康保周边公路,地处北纬41°25'东经114°56',海拔M40a,冬季见低温度均在零下25-3(C,2020年康保1月份气温走势123A56789IO1112UH151617181920212223242S26272«29却31&2试验人员试检安排：姜尚货贵试脍的总体规划及统筹安排；姜尚/周殿龙负责试验实地.试验H报及问题反馈与记录.动力工程师1人/电气I：程师1人负贲CAN总线数据采集并反馈至试5金负贪人。BMS/动力总成/MCW动力电池/空调系统/CDU主要标定零部件由各Y业部通知厂家技术人员前往试验地诳行数据标定：10 故障等级定义车辆故障等级定义如下：A类故障涉及人身安全，可能导致人身伤亡：引起主要总成报废，造成重大经济损失：不符合舸动、排放、唉声等法规要求。B类故障导致整乍主要性能显著卜降；造成主要零部件损坏,F1.不能用地乍工具和易损备件.在短时间内修复。（类故障造成停驶，但不会V致主要零部件损坏，井可用船车工具和易损备件在短时间（约30分钟内修或；虽未造成停驶，但已影响正常使用，制调整和修复.D类故障不会导致停驶尚不影响正常使用,也不需要更换零部件可用随车工具在短时间（约5分钟）内轻易排除.10、问题反愦试验进度及问腮，每日将以日报形式反馈给公司相关领导及相关部门人员，曳大脑累问题需要第一时间反馈，11、#报告试验全部结束后，7个工作日内完成试验报告，12、试验费用演算序号费用项目标准（人、30天）合计元）符注1住宿费130元/2fn1.天78002曾恢10元/30天/3A36003市内交通戏30元/30天/3A2700-1试整车充电费3元/台/度18005试验车辆维修费2000元/台40006试验车临牌、保险费1290元/台/3月25807车辆托运费往返3元/台kmIKOOO8不可预见费用50005000合计4638013.试验设备、工具序号设备名称用途归虢单位1综合行驶记录仪记录车速、里程试验部2CAN总战模块数据收集试监部3多功能风速仪测量风速、淑度、湿度、海拔试验部-1万用表测盘电压、电流、电班试验部5CAN总线长数据收集试脸部6多路ifi度巡检仪/枭集仪温度采集试脸部1世达担力扳手96526试脸都2世达120件工具套装09014试验部5世达卷尺91344试脸部6世达一字十字镶纹刀8件套09306试蛤部7世达老虎州72732试验部8世达尖嘴钳70102试验部9世达国角锦92305试脸部10福禄克钿形表询/CN试验部11千斤顶IOt试脸部12世达劳保手套FSCMO1.试蛤部138通道温度测试仪优利馥（UT3280）试验部14.诩&检查记录表乐1试验车状态确认单试脸车状态确认单.表号：生效日期:样车用途用车部门样车状态配置样车出厂桀号样车编号硬件状态确认（状态异常的内容需在后续问即清单中写明)序号状态确认项目部件状态匹配情况是否完成DV确认意见确认人1电池系统（包括剜余电玳）口手工
