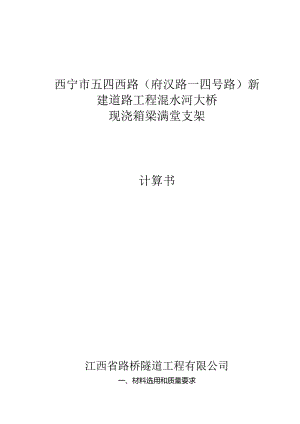

西宁市五四西路（府汉路一四号路）新建道路工程混水河大桥现浇箱梁满堂支架计算书江西省路桥隧道工程有限公司一、材料选用和质量要求(D、本工程脚手架为上承式钢筋混凝土箱型拱桥承重用(为模板支撑架)，采用满堂碗扣式脚手架支架，根据搭设高度合理选用规格及配件：碗扣架立杆规格有1.G-120、1.GT80、1.G-240、1.G-20、1.G-30、1.G-60、1.G-90：横杆规格有HG-90、HG-60：底支规格有KTZ-45、KTZ-60；顶支规格有KTC-45、KTC-60三(2)、采用的碗扣式脚手架应有产品合格证，禁止使用有明显变形、裂纹和严重锈蚀的脚手架。井应涂刷防锈漆作防腐处理，井定期复涂以保持其完好。(3)、碗扣架外观质量耍求3.1、 钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管：3.2、 铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。3.3、 冲压件不得有毛刺、裂纹、氧化皮等缺陷：3.4、 各焊缝应饱满，焊渣清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷：3.5、 构配件防锈漆涂层均匀、牢固。3.6、 主要构、配件上的生产厂标识应清晰。(4)、立杆上的上碗扣应能上下串动和灵活转动，不得有卡滞现象；杆件最上端应有防止上碗扣脱落的措施。(5)、立杆与立杆连接的连接孔处应能插入12mm连接销。(6)、在碗扣节点上同时安装1一4个横杆，上碗扣均应能锁紧。二、支架系统的组成及施工顺序1、支架系统的组成支架系统由碎箱梁模板支架、碗扣式钢管支架、支架底座垫层及地基组成；其中：碎箱梁模板：采用1.5cm橡胶板。碎箱梁模板支架：由横向水平仿木及纵向水平仿木组成，置于支架顶端。碗扣式钢管支架：由碗扣式钢管杆件及扣件组成多层多跨空间支架,在陆地部分支架宜接置于地座上：底座：15Cm厚C20破垫层。地基：原土压实或挨境人工级配砂石，经反复碾压宜至密实，其处理深度为100cm0地基承载力需通过动力触探检测，R=(0.8×N-2)X9.8(R-地基容许承载力Kpa,N-轻型触探锤击数)，保证地基承载力达到200KPa以上。2、支架系统的施工顺序地基处理支架底座险垫层>钢管支架搭设一睑箱梁模板支架支架试压>安装模板。、地基处理对于土质密实的区段，平整后采用25吨压路机碾压，碾压遍数不少于6遍，密实度应达到95%以上；对于土质松散的区段，采用换填方法处理。填上人工级配砂碎或砂砾石，厚度为80cm,压路机碾压密实，保证地基承载力达到200KPa以上。整平后浇筑C20混凝土,宽17.6m,顺桥向长度为15.6m,厚25cm,在硬化层周边设置排水沟和集水井，避免雨水和养护用水浸泡地基。、底座垫层：按钢管支架最外纵列宽度加1.2m,纵向沿全桥方向铺设。、满堂支架布置：支架采用中48mm*3.5mm的碗扣脚手架，搭设面积为17.4X15.6m,纵向立杆布置间距以90Cm为主，箱梁两端为60cm：横向立杆在箱梁腹板所对应的位置间距为40cm混凝土箱梁最大高度为4.0米，翼缘横、纵向立杆均按90Cm布置。在高度方向横杆步距120cm,使所有立杆联成整体，为确保支架的整体稔定性，在每三排横向立杆和每三排纵向立杆各设置一道剪力撑。支架底部采用12×12cm方木做垫层,上下采用可调节支盘，支盘旋出钢管长度不大于30cm。、模板支架：横向水平杨木：沿箱梁纵向布置，间距0.6m,纵向水平枕木：沿箱梁横向仿木的垂宜方向布置，间距06m。2、碗扣件搭设支架采用48mm的碗扣件,搭设面积为12.6mX15.6m0支架标高的微调通过顶支和顶支丝杆实现。碗扣式钢管支架构造应符合下列规定：1、立杆间距和水平杆步距应根据支架所承受的荷载通过设计计算确定，并利于支架安装、拆除作业。1）立杆间距应按30Cm的倍数选取，且不得大于120cnu横向间距对应梁体腹板、底板、翼缘板等不同部位分别设置.2）水平杆步距60cm；立杆地段和顶端的碗扣节点应设置纵、横向水平杆；底层水平杆敢做扫地杆时，其与底座支承板的高差不得大于50cm,2、每根立杆的底部应设置可调底座，底座螺杆插入立杆内的长度不得小于15Cnb伸出立杆的长度不应大于15cm0底座下宜设置垫木，垫木长度应大于三跨。3、每根立杆的顶部应设置U形可调顶支，顶支上设置方木或型钢承受梁体荷载。严禁采用水平杆直接承受梁体荷载。顶支螺杆插入立杆的长度不得小于15cm,伸出立杆的长度不得大于30cm、也不得小于IoCn1。剪刀撑设置应符合下列规定：支架四周及中间纵、横向每隔四排应从底到顶连续设置竖向剪刀拂,剪刀撑水平领角应在45-60度之间。0支架高度大于6m时，其顶部和底部应设置水平剪刀撑：水平剪刀撑设置间距应大于6m。剪刀撑采用与支架立杆规格相同的钢管，用旋转扣件与立杆扣接；当剪刀撑不能与立杆扣接时，应与该立杆相邻的水平杆扣接：扣接点距碗扣节点的距离不应大于15cm。4、每根翦刀撑钢管的长度不宜小于6m,扣接的立杆和水平杆数量不得小于4根5、剪刀撑应采用搭接接长，搭接长度应大于100cm,搭接处应等问距设置3个旋转扣件扣紧，扣件边缘至杆端的距离应大于IOcmo支架附属设施构造应符合下列规定：小支架顶面四周应设置宽度不小于50cm的作业平台，平台面应满铺脚手板并在四周设置高度不小于18Cm的挡脚板。a、脚手板的长度宜大于2m,并应支承在三根以上水平杆上，且与水平杆连接固定。b、脚广板铺设宜采用搭接方式，搭接接头应设置在水平杆上，搭接。长度应大于20cm,接头伸出水平杆的长度不应小于IOcm0c、挡脚板应设置在支架立杆的内侧并固定在立杆上。d、作业平台的临空面应设置高度不小于1.5m的防护栏杆，栏杆外应挂设安全网。栏杆的立柱与支架应连接牢固，立杆顶部和中部内侧应各设置一道水平杆。区支架应设置人行梯架或坡道，梯架或坡道的构造应符合下列规定：a、梯架或坡道应与支架连接固定，宽度不小于90cm。b、梯架或坡道两侧及转弯平台应按作业平台构造的相关要求设置脚手板、防护栏杆和安全网。c、梯架的坡度宜小于1:1：坡道的坡度宜小于1:3,坡面应设置防滑装置。6、碗口件施工注意事项1、在施工中尽量增加剪刀撑和揽风绳，以确保满党支架的稳定性和整体性。2、做好基础周围的临时排水设施，防止地基被雨水长时间的浸泡。3、加强施工过程中的监控和量测。并-1仁里连续知缝支架布网断面留议计项H浒冷水利大侪r(三'iY枝ftR审枝留名比勇碗扣件搭设横断面图3、模板工程3.1底模安装0#块施工，应严格按照结构尺寸要求控制顶面分配梁的标高，模型安装时应精确测量定位后进行锁定。为保证梁体的外观质量，模板的板面要平整、必须严格打磨干净并保证有一定的光洁度，严密不漏浆，保证混凝土表面的美观。底模采用墩柱使用完毕的大块1.5cm橡胶板拼接而成。3.2侧模安装0#块的侧模采用墩柱模板改制，根据0*块截面尺寸合理配置墩柱模板，模板后布设侧模桁架，利用塔吊安装。内模可采用组合1.5Cm橡胶板，模型内部布拉筋附近设置钢管内支撑，以控制结构尺寸准确。模型安装应派专人检查安装质量，结构尺寸应符合设计要求，线条流畅。3.3端模安装端模安装是保证0#块端部及预应力管道成型要求的关键环节之一。端模可采用钢板制作，将设计预应力管道、钢筋的位置准确布置在端模上，然后割出预应力管道和钢筋的预留孔，预留孔的直径应大于预应力管道和钢筋直径23mmo应在底模和侧模内侧准确放样出端模的设计位置线，采用外支撑加固定位。在安装纵向预应力管道和钢筋时，将其从端模预留孔的相应位置穿人和穿出。在混凝土浇注前，用棉纱堵塞端模上预留孔的缝隙，以防止漏浆。3. 4模型加固恻模可采用对拉螺杆和钢管内支撑加以固定，以保证混凝十.浇注时不发生涨模。端模采用外支撵加固定位。模型安装完成后必须经过技术人员、测量人员和技术负资人等验收合格，保证构件几何尺寸、坐标均满足设计及规范要求后方可浇注混凝土。表5.4.3模板、支架和拱架安装允许偏差411允修偏外(M)Cg钝.怆验方法t.点数相交矜板衣统水模极2忖个构筑构Eft打个wn4用物尺和室尺fit海水模板4恻模板2收m平整清水柜板34用2af1尺利塞尺量灌水模板S恻模板3堵、«H1OOO.H小人于62用算纬仪或条区相斜尺事.f?H5OO.IF20塔柱H/3OCO.H不入F30然内尺”V(d103WMRft.长.室各.离各1点&f1.5-B«.板.金、拄.帆、轶3-6轴线端付工础ISJ用经纬仪量.微.惯J各IZii«a.台.«10«.H.拱、WStt8用没弃梁段8横隔堵5三、技术措施(一)碗扣式钢管脚手架搭设与拆除安全技术措施1 .碗扣式钢管脚手架搭设的安全技术要求(1)脚手架搭设前，要先编制脚手架施工组织设计。明确使用荷载，确定脚手架平面、如布置，列出构件用量表，制订构件供应和周转计划(2)所有构件，必须经检验合格后方能投人使用。(3)立杆基础施工应满足要求，清除组架范围内的杂物，平整场地，做好排水处理。(4)接头搭设：1)、接头是立杆同横杆、斜杆的连接装置，应确保接头锁紧。搭设时，先将上碗扣搁置在限位销上，将横杆、斜杆等接头插入卜碗扣，便接头弧面与立杆密贴，待全部接头插入后，将上碗扣套卜.，并用榔头顺时针沿切线敲击上碗扣凸头，直至上碗扣被限位销k紧不再转动为止。2)、如发现上碗扣扣不紧，或限位销不能进,上碗扣螺旋面，应检查立杆与横杆是否垂直,相邻的两个碗扣是否在同一水平面上(即横杆水平度是否符合要求)；下碗扣与立杆的同轴&是否符合要求；下碗扣的水平面同立杆轴线的垂直度是否符合要求；横杆接头与横杆是否变形；横杆接头的弧面中心线同横杆轴线是否垂直；下碗扣内行无砂浆等杂物充填等：如是装配原因，则因调整后锁紧：如是杆件本身原因，则应拆除，并送去整修。杆件搭设顺序：1)在已处理好的地基或基垫上按设计位置安放立杆垫座或可调座。其上交错安装3.0m和1.8m长立杆，调整立杆可调座，使同一层立杆接头处于同一水平面内，以便装横杆。搭设顺序是：立杆底座一立杆斗横杆一斜杆斗接头锁紧一脚手板-上层立杆斗立杆连接销斗横杆。2)脚手架搭设以34人为一小组为宜，其中12人递料，另外两人共同配合搭设，每负贲一端。搭设时，要求至多二层向同一方向，或中间向两边推进，不得从两边向中间合拢搭设，否则中间杆件会因两侧架子刚度太大而难以安装。搭设注意事项：1)所有构件都应按设计及脚手架有关规定设置。2)在搭设过程中，应注意调整整架的垂直度，一般通过调整连墙撑的长度来实现，要求整架垂宜度小于1/5001.,但最大允许偏差为IOmIn.3)在搭设、拆除或改变作业程序时禁止人员进入危险区域。4)脚手架应随建筑物升高而随时设置，一般不应超出建筑物二步架。5)单排横杆插入墙体后，应将夹板用榔头击紧，不得浮放。2 .检验、验收和使用管理(1)碗扣式脚手槊构件主要是焊接而成，故检验的关键是焊接质量，要求焊缝饱满。没有咬肉、夹破、裂纹等缺陷。(2)钢管应无裂缝、凹陷、锈蚀。(3)立杆最大弯曲变形矢高不超过1./500,横杆斜杆变形矢高不超过1.2501.(4)可调构件，螺纹部分完好.无滑丝现象，无严重锈蚀，焊缝无脱开现象。(
