深圳市地铁集团有限公司城市轨道交通工程安全文明施工标准化图集（20180613）(6-11).docx

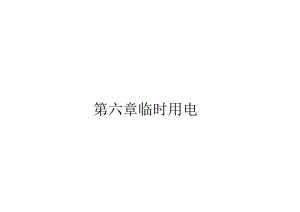

第六章临时用电6.1基本要求标准说明1.施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计，井迸行审核、审批，监理审查.2 .施工临时用电必须采取TN-S系统,符合“三级配电两级保护”，达到“一机一闸一漏一箱”的要求；三级配电是指总配电箱、分配电箱、开关箱三级控制，实行分级配电；两级保护是指在总配电箱和开关箱中须分别装设漏电保护器，实行至少两级保护.3 .电工必须持证上岗，安装、巡查、维修或拆除临时用电设备和线路必须由电工完成.4 .施工现场临电必须建立安全技术档案，临时用电应定期检查，应履行复直验收手续，并保存相关记录.5 .配电箱外观要求统一为黄色./qTN-S系统电缆6.3.1场地内配电线路标准说明1 .现场布设的电缆应按要求采取架空敷设、穿管或用电缆槽敷设，严禁随意拖地摆放。2 .现场配电电缆回路较多时，应采用桥架内集中敷设，沿场地四周布置，应避免埋地敷设电缆。桥架做好安全标识及跨接地。3 .架空敷设可使用塑料电缆三角支架将电缆架空。专用电缆槽塑料架空支架6.3.2盾构隧道施工用电标准说明1.高配间内的高压开关柜供盾构推进施工高压用电，用高压电缆从配电间引至盾构掘进机配有的变压器，电缆选用应根据盾构机变压器容量及线路载流疝和电压损失情况来确显2 .高压电缆悬挂于安全通道的对物，悬挂位置与轨道水平垂直距离不少于4m,每隔50环悬挂高压危险安全警示标识.3 .工地现场的盾构辅助设法和洞内照明和动力由配电间的变压器系统提供。根据现场用电设备的分布情况及功率确定电柜、电箱的容、分布和数量.4 .洞内照明满足规范要求，照明沿低压电缆上方设置，高度与轨道水平垂直距胸不少于2.5m,间距以亮度满足行走及施工要求为宜。每隔100m设电闸箱，配置应急照明设施。5 .隧道内照明推荐采用1.ED灯带.应急照明灯、盾构隧道线缆布置隧道1.ED灯带6.3临时用电安全6.3.3矿山法隧道电力线路标准说明1 .电力线路采用三相五线系统，供电线路设置在上，照明线路设置在下，线间距15Omm,设置在隧道二村边墙上,高度不小于2.5m.2 .开挖、支撑及衬砌作业地段照明灯间距Iom,照明电压为12-36V;成洞地段照明灯间距30m°3 .电力线路采用绝缘导线,每隔15m用横担和绝缘子固定.应急照明灯、矿山法隧道线缆布置6.4标准说明开关箱及内部电器安装图配电箱与开关箱1.配电箱应注明编号、责任单位、责任人和联系电话，箱内张贴配电线路图、巡检记录.2 .选用的电器元件应符合国家标准和地方要求,并有生产许可证和产品合格证.3 .现场临时用电应符合施工现场临时用电安全技术规范(JGJ46-2005)的规定.4 .大于3KW设备的开关箱应安装断路器，用于电焊机的开关箱应安装二次降压保护器.5 .外观要求统一为黄色，发生变形、损坏的应及时更换.6 .箱内电器推荐采用透明式断路器及透明式漏电保护断路器。6.5现场照明标准说明移动式灯架基坑1.ED照明1.f场所直选用额定为220V的钠灯照明，在隧道、高温、有导电灰尘、比较潮湿或者灯具离地面高度低于2.5m等场所的照明，电源电压不应高于36V.2 .照明灯具必须使用三芯电缆，金属外壳必须与PE线相连接，照明开关箱内必须设置隔离开关、短路与过载保护器和漏电保护器.普通灯具与易燃物距离不宜小于300mm;高热灯具与易燃物距离不宜小于500mm,且不得直接照射易燃物.3 .场地宽敞,条件允许的情况下应选用移动式照明灯塔，灯塔应进行编号。4 .照明灯具在满足安全的前提下，应考虑美观与艺术，与周围环境相适应。6.6标准说明设备接地接地与防雷1 .TN-S接零保护系统：在施工三5专用变压器供电的TN-S接零保护系统中，电气设备的金属夕俄必须与保护零线连接.保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出.2 .线路及电箱接地：A、施工现场在配电室、总配电箱必须做重复接地的同时，还必须在配电系统的中间处和末端处做重陵接地.B、保护雪线每Tt重良接地装三S地电阻值不得大于10.C、每一接地装置的接地线应当采用2根及以上导体，在不同点与接地体做电气连接.3 .设备接地与防雷:A、当施工现场与外电线路共用同一供电系统时，电气设备的接地及接等保护应与原系统保持一致.B、做防雷接地机械上的电气设密,所连接的PE线必须同时做重复接地，接地电阳值应不大于10第七章消防安全说明7.1.2标准说明7.1 消防设施与器材7.1.1 基本要求1 .在建工程及临时用房的下列场所应配置消防器材：易燃易爆危险品存放及使用场标准所、动火作业场所、可燃材料存放、加工及使用场所、用房操作间.锅炉房、发电机房、变配电房、设备用房、办公用房、宿舍等临时用房。2 .详见深圳市建设工程安全文明施工标准(SJG-46-2018)第4.1.1条规定.消防栓与消防管网1.临时消防系统的布置，优先考虑永久与临时相结合的原则，在建工程编制施工现场消防安全专项方案，由上级单位审核、审批，在施工现场醒目位置设置消防设施布置图，独立配置消防和应急照明电源.3 .详见深圳市建设工程安全文明施工标准(SJG-46-2018)第4.1.2条规定.室外消防栓标准说明侬消防布局效果图示例临建消防布局1.宿舍、办公用房的建筑构件的燃烧性能等级应为A级。当采用金属夹芯板材时，其芯材的燃烧性能等级应为A级.2 .发电机房、变配电房、厨房操作间、锅炉房、可燃材料库房及易燃易爆危险品库房的建筑构件的燃烧性能等级应为A级.3 .施工现场的出入口的设置应满足消防车通行的要求,并宣布置在不同方向,其数员不宜少于2个。当确有困难只能设置1个出入口时，应在施工现场内设置满足消防车通行的环形道路.4 .其它要求应满足深圳市建设工程安全文明施工标准(SJG-46-2018)第4.3条以及建设工程施工现场消防安全技术规范(GB5O72O)等相关规定。7.3易燃易爆品管理7.3.2电气消防管理工电气线路应具有相应的绝缘强度和机械强度,严禁使用绝缘老化或失去绝缘性能的电气线路，电气线路必须采用线槽安装，不准明敷。2 .宿舍内严禁使用热得快.电滋炉等大功率电器，工人宿舍采用限流插座面板和安全电压照明.3 .电气线路配电箱内安装线路过载、线路漏电监测装置（电气火灾监控探测器14 .可燃材料库房不应使用高热灯具,易燃易爆危险品库房内应使用防爆灯具。5 .项目驻地集中独立设置充电房或电动车充电场所，与其他设施应有一定的安全距电气火灾监控探测器示例电动车专用充电棚示例说明7.3易燃易爆品管理7.3.3动火作业管理1 .施工单位应编制动火作业管理办法，并严格落实.2 .动用明火地点要有专人负责看管。3 .用火部位的周国严禁存在易燃、可燃物品.4 .用火部位要准备好消防器材，备足消防水源。标准5.盾构带压开仓浮禁动火作业.动火监护示例说明第八章职业健康个人防护示例舌理人肉安监人员做通作业工人特殊工14,安全帽示例8.1 劳动防护用品1 .用人单位应建立和健全劳动防护用品的采购、验收、保管、发放、使用、更换、报废等管理制度。劳动防护用品应符合国家标准或行业标准.2 .按要求定期给职工发放劳保用品，井建立管理台账；3 .施工人员必须若装统一制式工作服，保戴上岗证，上岗证信息标准包括：姓名、照片、单位名称、岗位或工种。上岗证可采用胶纸说明制作，统一粘贴在安全帽左侧；4 .施工现场全体人员必须按规定佩戴安全帽：管理人员安全帽为红色，监理、安监人员安全帽为白色，普通作业工人为黄色，特殊工种为蓝色.5 .带班领导、带班员应穿若带班马甲，带班马甲应用网格、透气布料制作，井带有反光条。6 .其它要求应满足深圳市建设工程安全文明施工标准施工单位马甲示例(SJG-46-2018)第5.1条规定。监理单位马甲示例8.2标准说明隧道内高压风、水管及H冰管、通风管示例隧道内高压风、水管及其好管、通风管1 .高压风、水管及排水管安装在电力线路对侧。2 .高压风、水管及排水管采用法兰盘连接，每隔IOm采用角钢支架固定在隧道边墙上。管道刷红白警示油漆，贴好标识。管道距地面高度1.2m,管道间距300mm.3 .通风管设在风水管同侧,每隔IOm安装膨胀螺栓，上拴钢丝绳,风管固定在钢丝绳上。通风管采用高强、低阻、阻燃的软质通风管，接至距开挖掌子面20-30m处.4 .通风管距地面高度不小于3.5m.8.3隧道通风降温系统标准说明1 .隧道施工掘进达到150m应安装通风降温系统，确保施工作业人员作业环境与充足的供氧.2 .应采用全风压式机械通风，风流通过路径可采用巷道式和婴井式.3 .应通过风量、风压计算以及降温性能选择通风设备，编制施工通风方案。4 .导风筒具有阻热、抗静电、风阻小、漏风率低、强度高的特点，风筒口到工作面距离不大于15m。5 .TBM、盾构推荐使用附若式随机制冷设备，为工作面工人作业提供舒适环境。制冷系统工作原理圈示例隧道内制冷系统生活区茶水事示例施工区茶水亭示例8.5茶水亭、休息室1 .制定茶水亭管理制度，指派专人负责茶水亭的卫生、饮用水供应等管理工作.2 .生活区需配置独立茶水间，实行热水、直炊水集中供应，保障工人用水、饮水安全。内部配置智能热水器，供水量可根据居住人数确定，井配置直饮水净化器II热水器设置防护隔离装标准置,禁止随意操作，防止烫伤及投毒事件.mo113.施工区设置工人茶水亭，供作业人员临时休息并提供热水、茶叶、凉茶等解暑类次品.可根据现场条件采用凉亭式、集装箱式，结构形式便于拆装及转运重复利用.内部设置饮水机、热水器、桌椅、临时储物柜等设施。8.6医务室一1W-j详见深圳市建设工程安全文明施工标准(SJG-46-2018)标准说明第5.4条规定.医务室8.7卫生防疫1.生活区必须有灭苍蝇、灭蚊子、灭蝌、灭老鼠的各类措施。:Fj7卡漆I2.宿舍、更衣室及周边区域排水沟水斗等处必须定期喷药，并标准说明配备灭害工具(灭蝇笼、灭蚊灯、灭婶螂药片和喷雾剂、灭老药和灭鼠夹13.喷撒药物要有专人管理.生活区定期消毒示例第九章生态文明9.1扬尘控制9.1.2出入口及车行道100%硬底化标准说明1 .工地出入口、主要道路、材料加工区应采用混凝土、预制混凝土板或者钢板进行硬底化，并确保排水通畅、平整结实.施
