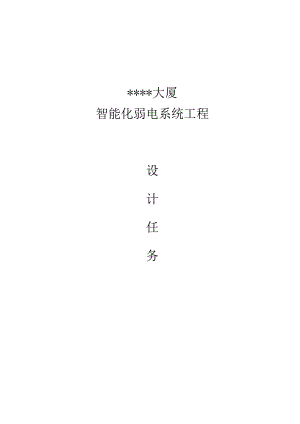

某高层大厦智能化弱电系统工程.docx

*大厦智能化弱电系统工程设计任务1 .项目与设计内容41.1 *大度智能化系统工程项目简介41.2 智能化系统设计内容41.2.1 智能化系统设计目标5122”“大厦智能化系统建设要求51.3 智能化系统设汁技术规范标准72 .智能化系或设计方案492.1 智能化系统设计原则92.2 智能化系统新技术应用92.3 智能彳匕集J共管理IO2.4 智能化系统组成及功能葡求说明122.4.1 *大厦智能化系统说明122.4.2 *大厦智能化系统功能需求说明123 .智能化应用系统设计及技术应用量求153.1 智能化集成国理系统(BMS)1531设计要求153.1.1 技术的用要求173.1.2 集成范困说明173.2 智能物业管理系统(IPMS.NET)183.2.1 设计要求183.2.2 技术应用要求193.2.3 方案设计说明203.2.4 系统配置整求233.3 楼宇自动化控制系统(BAS)243.3.1 设计要求243.3.2 技术应用要求253.3.3 方案设计说明253.3.4 系统械283.3.5 主委设备的配趾及技术要求293.4 防盗报警系统331.1.1 计要求331.1.2 技术应用要求341.1.3 方案设口说明341.1.4 设备性能及技术要求353.5 闭路电视监控系统(CcTV)353.5.1 设计要求35352相关技术指标363.5.3 技术应用要求363.5.4 方案设计说明373.6 公共广播系统(MS)403.6.1 设计要求403.6.2 技术应用铁求363方案设计说明3.7 照明控制系统3.7.1 设计说明3.7.2 技术指标3.7.3 控糊范国3.7.4 实现功能3.8 卡通彼理系统3.8.1 一卡通系统设计需求3.8.2 系统总体建设目标和设计原则.3.8.3 S3K通系统解决方案及其技术描述3.8.4 各子系统功能描述3.9 综合布观系统(PDS)OI22233444S7-5444444x4453.9.1 技术应用要求583.9.2 需求分析593.9.3 布践系统方案设计603.9.4 综合布观系统设备技术要求613.10 计停机网络系统653.10.1 设计目标653.10.2 系统技术分析653.10.3 系统结构设计673.10.4 系统功能673.11 电视卫星及有线电视系统(CATV)673.11.1 设计要求673.11.2 技术应用要求683.11.3 方案设计说明694. *国际大K封电系航推尊品牌705. kIr.i”.*.715.1 智能化系统设计内容715.2 智能化系统图纸设计深度要求71521总体系统图纸设计深度要求715.2.2智能化系统施工图纸设计深度要求721 .项目概述与设计内容1.1 大厦智能化系统工程项目简介*大厦是一座现代化的建筑物，总建筑面约60000多平方米，地上29层，地卜3层，地卜.有285个车位的停车场。5层以上均为符合国际潮流的大开间办公室，其中610层*公司自用，IO层以上已全部出售.大厦位于*市南区的中心商务区，附近有*等酒店、商业建筑，紧靠*,交通非常便利。*大厦和二期*大酒店双塔架构，为市南区的中心商务区的标志性大厦，基于以上情况，我司设计*大应智能化系统的建设充分借鉴国内相关建设经验，充分利用我司十多年丰富的智能大阪设计和施工实力，完成*大厦智能化建设的设计和施工.采用适度超前、先进、适用、优化组合的成套技术体系，实现建立一个安全、舒适、通信便捷，环境优雅的数字化、网络化、智能化的办公大型，满足知名大公司的办公要求。1.2 智能化系统设计内容g*大度智能化系统设计任务书(以下简称：“设计任务书”)遵照国标GB/T50311-2000£智能建筑设计标准3中的甲级智能化系统工程设计规范执行，智能化系统基本功能和技术应用达到国家智能建筑甲级系统的功能整求“*«大厦智能化系统设计包括三大部分,由以下12个智能化应用子系统组成：一、建筑物管理系统D建筑物智能化桀成管理系统(BMS)2)楼宇自动化系统(BAS)3) 综合保安管理系统(SMS)闭路电视监控系统(CeTY)防盗报警系统巡更系统4) 一卡通管理系统门禁系统停车场管理系统笆饮收费管理系统5) 公共广播系统（PAS）6）智能照明系统二、通讯网络系统7）综合布线系统（PDS）8）计算机网络系统（CNS）9）卫星及有线电视系统（CATY）三、物业自动化管理系统10）物业管理系统5.1.1 智能化系统设计目标通过采用现代智能化集成管理技术，即：互联网络技术、自动化控制技术，以及数字化技术,进行精密设计、优化组合,精心建设*大型智能化系统工程，提高*大厦高新技术的含量，满足办公数字化技术应用的要求。*大厦智能化系统设计应以适度超前，采用先进、适用、优化组合的成套技术体系和设备体系，实现建立一个安全、舒适、通信便捷，环境优雅的数字化、网络化、智能化的办公大城。5.1.2 *大厦智能化系统建设要求1）系统覆盖面要求：应保证信息管理、网络建设和各种专业应用软件和硬件设备泡盖*大厦可持续的使用周期，为*大厦各个业务及办公环节提供技术支撵和工作环境。2）系统集成度要求：信息集成度包括以下方面的要求，即建筑物智能化集成管理系统（BMS）和物业自动化管理系统之间实现信息共享、网络互通、功能协同和子系统协调联动控制。3）系统稳定可靠应确保系统运行的稳定可养、实用性强，安全性高，故障率低。4）操作简易设置简易友好的用户操作界面,使用户操作简便,并可在网络安全认证的条件下,通过网络远程实现*大厦智能化系统综合信息的查询。5）系统的兼容与扩展 计算机平台的兼容性：包括计算机主机及终端、网络硬件、操作系统软件； 软件支撑平台的兼容性：包括数据库、网络支撑软件和应用系统开发工具： 应用系统的兼容性：包括物业管理系统,安保及楼宇自动化捽制系统，身份识别“一卡通”管理系统，智能化集成管理系统等： 设备与产品的兼容性：选里的设备及产品应具有模块化、互换性和可扩展性。6）系统硬件*大厦智能化系统的硬件包括：通讯网络设备、计算机、电子设备、监控系统器材、计或仪表等。系统硬件应具有先进性，避免短期内因技术陈旧造成整个系统性能不高和过早淘汰.在充分考虑先进性的同时,硬件系统应立足于用户对整个系统的具体需求。应优先选择那些采用先进和成熟技术,具有可扩展及实用性强的设备和产品。最大限度地发挥投资效益。无论是监控系统设备器材，还是通讯网络设备，都应具有良好的开放性.数字化的目的是实现设备资源和信息资源的共享，网络融含,功能协同，因此计算机和网络系统本身应具有开放性，并应能够提供标准和开放的接口和通讯协议.用户可根据需求，对系统进行拓展或升级.计兑机和网络系统相关产品的选择要以先进性和适用性为基础同时考虑其兼容性和扩展性，系统设备应优先选择采用国际标准设计、生产的标准化设备产品，避免因兼容性差造成系统难以升级或拓展.随着社会与科技的不断发展和进步,*大度智能化集成管理和物业及设施管理智能化系统的规模和自动化的程度会不断扩大和提高，用户的需求也会不断变化。因此，系统的硬件应充分考虑未来的可升级性.7）系统软件系统软件是*大厦智能化集成管理和物业及设施管理的核心，它的功能好炼直接关系到整个系统的应用、管理和服务水平.系统软件包括：计兑机及网络操作系统、系统集成软件、系统应用管理软件.以及实时监控软件等.系统软件应具有很高的可性和安全性C系统软件应采用多媒体技术，操作环境应采用中文图形化人机界面。系统软件具有处理声音及图像的能力。用机环境要适应不同层次管理和操作人处的计算机技术水平；系统软件应符合国家、行业标准，以及国际标准，具有可持续性和扩展性，便于*«大厦智能化系统的多次升级和支持新硬件产品的应用.1.3 智能化系统设计技术规范标准*大厦智能化系统设计参照以下技术规葩标准：GB/T50314-2000智能建筑设计标准GB50052-1995供配电系统设计规范GB50045-95/200IteGBJ16-87/2001版GB16796-1997高层民用建筑设计防火规范建筑设计防火规范安全防范报警系统设备安全要求和试验方法GB12663-1990防盗报警控制器通用技术条件GB16796-1997防盗报警中心控制器GA/T57-2001视频安防控制系统技术要求GA/T358-2001入侵报警系统技术要求GB16796-1997安全防范报警系统设备安全要求和试验方法GB/T15408-1994报警系统电源装置、测试方法和性铤规能GB/50200-91有线电视系统工程技术规范GBT6510-9730MHZ-IGHZ声音和电视信号的电缆分配系统GY/T118-95有级电视与有线广播光缆传输系统技术要求GY/T106-1999有线电视系统技术规范GY/T148-2000卫星数字电视接收机技术要求GB/T503122000建筑与建筑群综合布线系统工程验收规范CB/T2887-2000电子计算机场地通用规范GB/9361-1988计算机场地安全要求GB/501741993电子计兑机机房设计规范IS0IKC1801客户建筑通用布线系统信息技术国际标准Ansifddi光纤分布式数据接口高速局域网标准TPDDI钢缆分布式数据接口高速局域网标准建筑和建筑群综合GB/T0311-2000布线系统工程设计规范GB/T14715-1993信息技术设备用不间断电源通用技术条件YD-5OIO-97通信电源设需安装设计规范GB50057建筑物防需设计规范GBT14916-1994识别卡物理特性(idtIS078101985)2 .智能化系统设计方案概述2.1 智能化系统设计原则*大型智能化系统设计的原则是：遵照国标GBT50314-200（H智能建筑设计标准中的甲级智能化系统工程设计规范执行，智能化系统基本功能和技术应用达到国家智能建筑甲级系统的功能要求.设计应遵照£智能建筑设计标准甲级分类标准的规范和技术要求进行，以及满足“智能化系统设计目标”中的内容。Z大厦智能化系统设计应满足，在数字化信息科技应用的基础上，采用数字化、信息化、网络化、自动化等富新科技，本着切实可行，设计适度超前，工程分阶段逐步实施的原则，*大度智能化系统设计的重点是：基于数字化、网络化、自动化的智能化集成管理平台（BMS）,物业管理系统（IPVS）,楼宇设备监控管理系统（BAS）、宽带网络及无线网络系统（1.AN+R1.AN）、身份识别“一卡通”管理系统（IeMS.neD.实现数字化、网络化、智能化办公大厦建设目标.*大厦智能化系统设计还应遵循以卜设计原则
