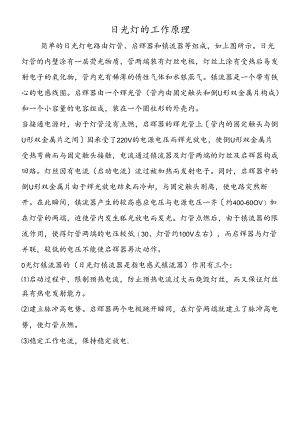

日光灯的工作原理.docx

日光灯的工作原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。镇流器是一个带有铁心的电感线圈。启辉器由一个辉光管（管内由固定触头和倒U形双金属片构成）和一个小容量的电容组成，装在一个圆柱形的外壳内。当接通电源时，由于灯管没有点燃，启辉器的辉光管上管内的固定触头与倒U形双金属片之间因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。灯丝因有电流（启动电流）流过被加热而发射电子。同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头别离，使电路突然断开。在此瞬间，镇流器产生的较高感应电压与电源电压一齐约400-60OV）加在灯管的两端，迫使管内发生狐光放电而发光。灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低（30、灯管约100V左右），而启辉器与灯管并联，较低的电压不能使启辉器再次动作。0光灯镇流器的（日光灯镇流器是指电感式镇流器）作用有三个：启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。建立脉冲高电势。启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。稳定工作电流，保持稳定放电.
