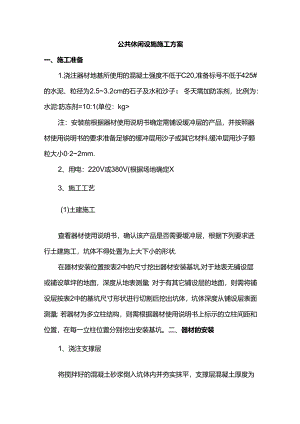

公共休闲设施施工方案一、施工准备1.浇注器材地基所使用的混凝土强度不低于C20,准备标号不低于425#的水泥、粒径为2.53.2cm的石子及水和沙子；冬天需加防冻剂，比例为：水泥:防冻剂=10:1(单位：kg>注：安装前根据器材使用说明书确定需铺设缓冲层的产品，并按照器材使用说明书的要求准备足够的缓冲层用沙子或其它材料,缓冲层用沙子颗粒大小022mm.2、用电：220V或380V(根据场地确定X3、施工工艺(1)土建施工查看器材使用说明书，确认该产品是否需要缓冲层，根据下列要求进行土建施工，坑体不得处置为上大下小的形状.在器材安装位置按表2中的尺寸挖出器材安装基坑,对于地表无铺设层或铺设草坪的地面，深度从地表测量；对于有其它铺设层的地面，则需将铺设层按表2中的基坑尺寸形状进行切割后挖出坑体，坑体深度从铺设层表面测量；若器材为多立柱结构，则需根据器材使用说明书上标示的立柱间距和位置，在每一立柱位置分别挖出安装基坑。二、器材的安装1、浇注支撑层将搅拌好的混凝土砂浆倒入坑体内并夯实抹平，支撑层混凝土厚度为100mmo2、立柱直埋式器材的安装(1)将器械放入坑体内，塑木立柱器材需将下埋支管插入立柱下埋部分的孔内,并调整位置保持左右对称,保证地埋标志线与地表(地表无铺设层或铺设草坪的地面)或铺设层(不包括草坪)表面处于同一平面内。(2)用水平仪校正器械，多立柱紧固件连接的器材需对各立柱分别校正，并调整器材各部位，保证器材运行正常。(3)浇注混凝土,浇注厚度为：表2中列出的下埋深度-100mm(回填土层厚度)，各支撑立柱和主体保证与安装地面垂直，垂直度公差应不大于1/100,调整好后将混凝土夯实抹平。(4)回埋原土并夯实，需要缓冲层的产品按器材使用说明书的要求铺设缓冲层。3、立柱预埋件式器材的安装(1)将预埋件放入坑中，注意安装方向，摆正位置,预埋件顶端距基坑顶端保留55mm(保证浇注混凝土后预埋件高出混凝土45mm(2)浇注混凝土,浇注厚度为：表2中列出的下埋深度-100mm(回填土层厚度)，保持螺杆竖直，调整好后将混凝土夯实抹平。放置"水泥未干，请勿使用标识并安排专人监护，凝固5-7天.(3)移除"水泥未干，请勿使用!"标识,安装器械，保证地埋标志线与地表(地表无铺设层或铺设草坪的地面)或铺设层(不包括草坪)表面处于同一平面内，各支撑立柱和主体保证与安装地面垂直，垂直度公差应不大于oo调整器材各部位，保证器材运行正常,使用4组M18紧固件均布紧固。(4)回埋原土并夯实，需要缓冲层的产品按器材使用说明书的要求铺设缓冲层。(5)擦拭干净即可使用。4、框架式器材的安装(1)将预埋件放入坑中，根据器材使用说明书调整各预埋件的相对位置预埋件顶端高出基坑22mm0(2)浇注混凝土，浇注厚度200mm,保持螺杆竖直，调整好后将混凝土夯实抹平。放置"水泥未干，请勿使用r标识并安排专人监护，凝固5-7天。(3)移除"水泥未干，请勿使用!"标识,放置地脚支撑焊件，回埋原土并夯实。(4)安装器械，各支撑立柱和主体保证与安装地面垂直，垂直度公差应不大于1/100,调整器材各部位，保证器材运行正常,使用M12紧固件紧固。5、填写器材安装检查表器材安装完毕后由安装人员和管理单位/使用单共同填写器材安装检直表，将原件交客户保管，复印件交回公司存档。
