光伏发电项目支架及组件安装施工方案全套.docx

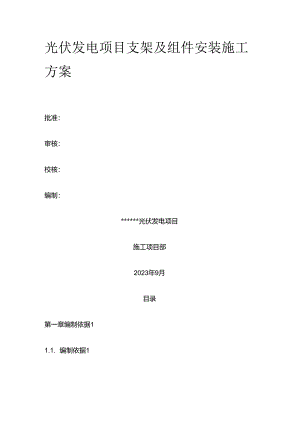

光伏发电项目支架及组件安装施工方案批准：审核：校核：编制：*光伏发电项目施工项目部2023年9月目录第一章编制依据11.1. 编制依据11.2. 编制目的11.4. 编制范围1第二章项目概况22.1. 项目概况22.2. 设计方案2第三章施工总部署43.1. 组织机构设置43.2. 施工部署53.3. 资源配置53.3.1. 劳动力配置计划53.3.2. 施工机械配置633.3. 拟配备本项目的试验和检测仪器设备表73.4. 重难点分析73.4.1. 施工条件较差73.4.2. 光伏组件安装质量8第四章工期计划8第五章施工方案85.1. 施工流程85.2. 光伏支架安装95.2.1. 安装前准备工作95.2.2. 设备的运输与保管95.2.3. 支架零部件及支架基础的检有10524.标准螺栓及组件的要求和质量检验105.2.5. 光伏组件支架安装工艺要求115.2.6. 质量标准115.3. 光伏组件安装115.3.1. 安装前准备工作125.3.2. 组件安装145.3.3. 组件安装规定155.3.4. 组件之间的接线要求155.3.5. 组件的安装和接线注意事项155.3.6. 组件接地应符合下列要求16第六章质量保证措施166.1. 质量目标166.2. 质量方针166.3. 各项质量管理制度16第七章安全文明施工管理措施177.1. 安全管理保证制度177.2. 安全技术措施187.3. 吊装作业18第八章文明施工管理18附件一：危险识别及对策表18编制依据编制依据(1) *光伏发电项目招标文件；(2)*光伏发电项目初步设计总说明；(3)*光伏发电项目PC总承包合同；(4)*光伏发电项目支架结构及桩基图；(5)光伏发电工程施工组织设计规范(GB,T50795-2012);(6)光伏发电工程验收规范(GBT50796-2012);(7)光伏发电站施工规范(GB50794-2012)；(8)钢结构工程施工质量验收规范(GB50205);(9)有关产品的技术文件。编制目的为*光伏发电项目施工提供指导姬术文件,指导工程施工与管理,确保优质、高效、安全、文明地完成该工程的建设任务.编制原则(1)首先从实际出发，切实可行，符合现场的实际情况，有实现的可能性。(2)按进度要求配置并投入资源组织生产,满足合同要求.(3)提前制定保证工程质量和施工安全的技术组织措施，确保工程质量和施工安全。编制范围针对*光伏发电项目的光伏场区的支架、组件安装施工。项目概况项目概况本项目建设地点位于*省*市*县*镇*村，站址距*县中心约*公里，距G105国道约*公里，附近有乡道，交通比较便利。项目规划容量为50MW,共安装86216块580Wp光伏组件，实际装机容量为50.17824MWp本期建设安装48360块580Wp光伏组件，容量为28.0488MWP,同步建设IIokV升压站一座。采用“林光互补”的建设模式。本工程新建一座HOkV升压站,主要包括：包括但不限于综合楼、附属用房、储能基础、消防水箱、事故油池、主变场地工程、HOkV配电装置场地工程、IIOkVG1.S基础、IIOkV避雷器支架及其他设备基础工程、水工构筑物、站区场地(含储能防火墙、电缆沟、围墙、站区大门、站区道路施工)、升压站场地平整、进站道路硬化等工程；升压站装饰装修、给排水、室内照明、防雷接地等专业工程；临建工程.本项目光伏区电气部分共设7个光伏发电单元，光伏区采用组串式的逆变方案。每个光伏发电单元主要由光伏组件、逆变器、箱变及其附属设备构成。采用580Wp的单晶光伏组件，支架上采用2*13竖向排布的布置方式。项目场区布置7个光伏子方阵，7个发电子阵由4台3300kVA箱变、3台3150kVA箱变进行升压。采用组串式逆变器方案，逆变器容量为330kW每个组串由30块组件组成。设计方案根据场址地质情况，本示范项目光伏组件支架采用单立柱结构，基础采用钢筋混凝土微孔灌注桩基础.1 .光伏组件支架采用薄壁钢结构，电池组件固定支架结合组件排列方式布置，支架倾斜角度为15。，采用纵向檀条，横向支架布置方案,一个结构单元内有4根支架，支架由立柱、横梁及斜撑(或拉梁)组成。光伏组串及基础平面布置图(2)支架基础采用直径为300mm的钢筋混凝土钻孔灌注桩兽出,C30混凝土。兽出桩型长度为3.0m,地上0.80m,地下2.2m光伏支架及基础立面图(3)本工程的光伏组申单元的排列方式为横排布置:将1组光伏组串(每串26块组件)的每块组件竖向放置，排成2行13列，为减少风压，组件与组件之间留有20mm空隙。光伏组串内部的组件布置方案如下图示：施工总部罟组织机构设置为完成本工程施工，成立"*施工项目部"，负责整个工程项目的组织与管理；按照"精简设置、职责明确、办事高效”的原则组建项目机构，*光伏发电项目部下设技术质量部、生产管理部、安全环保部、设备物资部、合同管理部、财务部、综合办公室、分部管理机构等7个职能部门。根据本工程施工区配置1个施工作业队，施工作业队下设各专业施工班组，专业班组的数量人员根据片区施工强度和作业内容实行动态管理，在确保工程质量、施工安全、工程工期、环保达标的前提下，以高标准、高水平、高效率完成各片区的施工任务。施工部署根据总体施工安排,结合现场施工条件,进行施工准备,周边环境调有、砂石及尚口场选址、施工场地布置、临水临电接驳等.按照“分部施工，统筹管理"的原则安排施工流程。根据施工范围进行合理戈吩，流水施工.在各个划定的施工区域内再划分若干个小单元.同时合理施工，可以确保施工机械、材料、人员的正常周转，达到材料、设备、劳动力均衡使用的目的.费源配烟劳动力配置计划(1)劳动力配置原则根据本工程特点、施工进度计划及实际情况安排有类似工程施工经睑的管理和作业人员进入现场.配置原则：1)确保工程施工对各项工种、专业技术种类的需求.2 )确保各项工种、专业对人力资源数量的需求。3)确保各工种、专业之间的合理搭配，协调配合充分发挥人的主观能动性和创造性。(2)本工程施工过程中所需的工种或专业技术种类根据本工程施工内容，施工所需的工种或专业技术种类主要有：电工、电焊工、起重工、钢筋工、组件支架安装工、机修工、各大型机械设备操作司机和一般普通杂工等。(3)各工种主要工作职能电焊工:负责结构钢筋安装过程中的钢筋焊接作业,包括钢筋闪光对焊、搭接焊；电工：负责施工现场用电线路及用电设备的安装以及用电设备的日常检查维修工作；钢筋工：负责桩撤出钢筋笼、预埋件的加工制作；组件支架安装工：负责光伏场区的支架、组件的组装和安装；机修工：负责对现场施工用的各类机械设备的日常维修保养工作，确保机械设备正常运行；操作司机：负责施工现场各类行走设备和其他特种机械设备的运行操作;一般普工：负责施工现场的日常卫生打扫、安全巡视保卫以及其他专业技术性要求不高等工作。(4)各工种人员数量配备情况因工程点多面广,为满足施工要求，项目拟投入人员如下表：表3.3.1-1*光伏发电项目人员配置表：工种10月11月12月1月2月3月4备月注管理人员15151515151515测量工8888882运转工8888880电工4444444光伏支架安装工O0020204010光伏组件安装工O002020402逆变安装工O001010404调试人员1515其他20202020202010总计55555510510519062施工机械配置根据现场实际情况和总体施工工期要求，拟投入的主要施工机械及仪器设备如下表:施工机械设备配置表序设型号数国制造额定功生用于备号备规格量别年份率(kW)产看工注名产能部位称地力1柴50kw2上201850供电油台海2柴油发电机100kw1台上海2018100供电3汽SOt150t卸货车台运输吊4汽8t1湖20208t卸货车台南运输吊5叉St2厦20185t卸货车台门运输6钢20安装卷个部分尺7扳40安装手个部分8专20安装用套部分工具拟配备本项目的试监和检测仪器设备表表3.33-1拟配备本项目的试验和检测仪器设备表:序仪器设备型号规格数国别制造已用途备号名称fi产地年份使注用台时数1回路电阻H1.Y-IIA1中国2020600电气测试仪台江苏测量2互感器特MS-601D1中国2020600电气性测试仪台江苏测量3全自动电MS-SOO1.1中国2020600电气容电感测台江苏测量试仪4抗干扰介MS-IO1.D1中国2020600电气损自动测台江苏测量量仪5全自动变MS-100B1中国2020600电气比组别测台江苏测量试仪6交直流分FRC-300M1中国2020600电气压器台江苏测量7绝缘电阻MS-20001中国2020600电气测试仪台江苏测量8直流植压YD-AD10051中国2020600电气稳流电源台上海检测9三相接触调压器TSGC2-1SKVA1台中国南京2020600
