低压电器及二次回路接线检修维护规程.docx

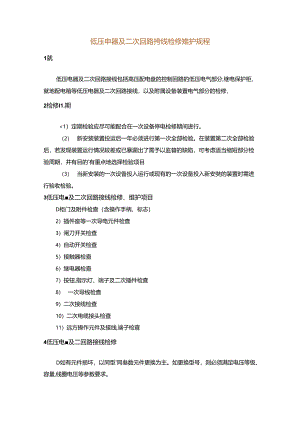

低压申器及二次回路挎线检修雉护规程1就低压电器及二次回路接线包括高压配电盘的控制回路的低压电气部分,继电保护柜、就地配电箱等低压电器及二次回路接线，以及附属设备装置电气部分的检修，2检修I1.期<1）定期检验应尽可能配合在一次设备停电检修期间进行。（2） 新安装装置投运后一年必须进行第一次全部检验。在装置第二次全部检验后，若发现装置运行情况较差或已暴漏出了需予以监督的缺陷，可考虑适当缩短部分检验周期，并有目的'有重点地选择检验项目（3） 当新安装的一次设备投入运行或现有的一次设备投入新安奘的装置时需进行验收检验。3低压电及二次回路接线检修、维护项目D柜门及附件检查（含操作手柄、标志）2）插件座等一次导电元件检查3）闸刀开关检查4）自动开关检查5）接触器检查6）继电器检查7）按钮,指示灯、端子及二次插件检查8） 一次导线检查9）二次接线检查10）二次电缆接头检查11）远方操作元件及接线,端子检查4低压电及二回路接线检修D如有元件损坏，以同型'同叁数元件更换为主。如更换型号，则必须满足电压等级、容量,线圈电压等参数要求。2）抽屉、柜门、柜体及附件检查（含操作手柄、标志）3）各部件清洁，无尘、油,锈蚀。4）抽屉推拉灵活轻便，无卡阻现象,碰撞现象。5）抽屉与母线、柜侧的动、静触头的中心线一致，触头接触紧密。6）抽屉的机械联锁或电气联锁装置动作正确可靠，断路器分闸后，抽屉触头才能分开。7）柜门灵活，门锁及附件齐全好用.8）盘面的漆层完整、无损伤，颜色和谐一致。固定电遥的支架等是防腐件，否则刷漆。5母线及附件检查D清扫母线及附件各部位，清洁无灰尘'油污。2）各种相同布置的母线、引下线及设备连接线对称，母线排列整齐，对称一致，相色正确，整齐美观。相间及相对地电气距离（100E）符合要求。3）母线接头的接触面清洁,平整，无氧化膜。如需对岸密接触的母线接头锂平、打光后立即涂电力复合脂4）母线在运行中，无剧烈的振动声响及放电声响。6幅刀开关、博斯检充D清扫各部位，清洁无灰尘、油污。2）刀片与固定触头的接触良好，大电流的触头或刀片可适量涂电力复合脂。3）有消弧触头的刀左去，各相的分闸动作迅速一致。4）机构、附件、手柄等齐全完好。安装牢固。5）熔断器座完好，安装牢固。固定安装的熔断器熔芯的指示器方向装在便于安装处.6）绝缘试脸：用500V兆欧表测量。相对地、相间绝缘电阻不小于20MQ,7自动开关D清扫开关各部位，清洁无灰尘、油污。2）检查自动开关外观完整无损伤，可动部分机构动作灵活'无卡涩现象，分、合闸迅速可靠.3）开关触头表面平整无伤痕,接触紧密，三相同期不大于0.5m,分闸时动触头与静触头距离合格。4）开关的动触头联接弹簧及软铜带螺丝紧固，不得有过热现象.5）灭弧罩装置完整清洁，无裂纹、损坏现象。6）保护装置齐全，动作可靠、准确，具规符合要求。7）绝缘试脸：用500V兆欧表测量。相对地、相间绝缘电阻不小于20M,8交流接触»D检查接触器外观完好各部件清洁无尘。容量等叁数满足负荷要求。2）检查接触器各部零件有无损伤或缺少。活动部件动作灵活，无卡阻。分合闸迅速可靠。3）接触器灭弧装置完整清洁，如有严重烟痕清除.4）接触器线圈绝缘良好，表面无损伤，接线牢固正确。5）主、情触头接触面平整,清洁。触头弹簧良好，压力适当。6）接线螺丝完好，无脱扣。接触片无锈蚀，与导线接触良好。7）绝缘试验：用500V兆欧表测量。8）主回路相对地、相间绝缘电阻不小于20MQ。9）辅助触点间及对地绝缘电阻不小于IMQq10）线圈对地绝缘电阻不小于1M9二设备小件检查D按钮操作灵活'可靠、无卡阻。颜色,标志正确、齐全。2）指示灯外观完好，亮度正常。颜色、标志正确'齐全。3）端子无损坏，固定牢固，绝缘良好。4）端子排列整齐，标志清楚，无烧损破化现象。5）二次插件无损坏，插拔正常.正'反接触点良好.固定牢固，绝缘良好.6）用万用表的二极管测量档检测二极管,正向导通,反向截止。否则更换。测量时注意排除外部回路的环接导通.7）绝缘试骁：用500V兆欧表测量。接点间、对地绝缘电阻不小于IMQ.10一次及二接线检充1）接线排列整齐，接线正确、牢固，与图纸一致。2）接线在两个端子之间不允许有接头及分支线，接线端部须套上绝缘标号头，并正确、清晰地写明编号。3）接线成排成束，垂直或水平'有规律地布置。其长度超过20Omm时，加可拆卸的扎带或线卡子。4）对二次回路电缆截面的要求：控制回路和电压回路的铜芯截面不得小于1.511wnr,电流回路的铜芯截面不得小于2.5m,。5）多芯一次接线压接与接线材质相同的电缆扇子.如接线与接线板材质不同，用铜铝过度接线鼻子或接线管压接。压接必须牢固，接触面积足够。必要时可挂锡。6）绝缘试验：用500V兆欧表测量。二次接线对地绝缘电阻不小于1MQ.一次接线相对地、相间绝缘电阻不小于0.5M。11一次及二次电接头及插件座检查1）所有进入盘的电缆，排列整齐，避免交叉。固定牢固，无下沉。两固定点间距高不超过20Omd2）所有进入盘的电缆，标志正确、齐全，盘电缆孔封死.3）所有进入盘的电缆，在与端子相连接前，都用电缆卡子固定在支架上,使端子不受任何机械力。4）插件座完整、清洁.无灰尘、油污、无裂纹15）插件座安装牢固。导电体无烧痕,氧化,变形，与抽屉恻的三相动触头中心线一致。6）绝缘试脸：用500V兆欧表测量，一次回路相对地、相间绝缘电阻不小T0.5MQ二次电缆线芯间'线对地绝缘电阻不小于IMQ1.1.
