35KV变电站调试方案.docx

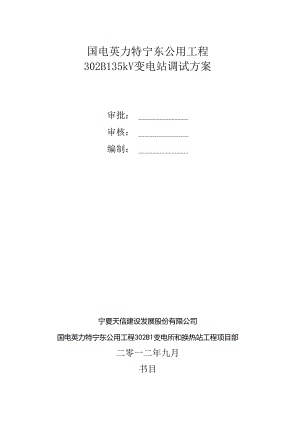

国电英力特宁东公用工程302B135kV变电站调试方案审批：审核：编制：宁夏天信建设发展股份有限公司国电英力特宁东公用工程302B1变电所和换热站工程项目部二零一二年九月书目1.1 工程概况-.J1.2 主要单项IS.E.“.2二、试验依据标准.2三、主要试工作J四、调1作打算44、1调试的If1.o1.构.44、2试的打算工作4五、试股项目、方法和留意事项55.1 电力朝器项目.-.-.-.-.-.S5.2 真空断路叁试项目（35KV组合电器，IOKV开关柜）653离开关、负荷开关项目85.4 互感给班项目95.5 逆器项目（35KV组合电IhIOKV开关柜；滴弧室I.105.6 补偿装置试验项目-“-.115.7 综合自动化调试方法12fB*/1/WV1.v七具备送电的316A送电前的打算工作16九、平安留意事项16一、工程概况1.1 工程概况本工程为户内式35KY变电站工程和公用工程集中设施区换热站，工程全称为公用工程302B1变电站工程和公用工程集中设施区239B换热站工程0302B1变电站主要负贡为公用工程项目区307B1.给水站变电站、一级脱盐水站变电站、污水及回用水变电站、行政管理区变电站、307B2综合楼变电站、斜流提升泵、302B1.低乐配电段供应动力电源，239B换热站主要为公用工程集中设施区综合楼、给水站、消防化救中心、机电仪修理、库房、一级脱盐水、污水处理、回用水处理等供应采暧热水。1.2 主要单项工程35KV户内式变电站一座，土建及安装工程（含接线、试效、调试一次设备安装项目有：35KY容量为31500KVA油浸式变压器两台：10KV高压开关柜40面：35KY主变进线G1.S开关柜两面；IOKV无功补偿设备2套：限制室内35KV主变爱护屏、直流电源屏（4面）、测控屏、后台综合操控系统等踪合自动化系统一套及302BI低压配电段母线及电气设备的安装：I可时须要进行一次设备、二次设备的接线、武验、调试等工作.二、试验依据标准公用工程302B135KY变电站电气次和二次图纸夕电气奘理安装工程电气设备交接试监标准电气装置安装工程电缆线路施工及验收规范电气装置安装工程盘柜及二次回路结线施工及验收规范6电气装置安装工程低压电器施工及验收规能£电气装置安装工程接地装置施工及险收规范夕电气装置安装工程高压电气施工及险收规范G电气装置安装工程电缆线路施工及验收规位4施工现场临时用电平范JGJ46-88GBJ50150-2006GBJ50168-2006GBJ50171-92GBJ50254-96GBJ50169-2006GBJ147-90GBJ5016892:安技术规E电气装置安装工程电力变压器、油浸电抗器、瓦建器施工及验收规范GBJ148-90三、主要试验工作量序号工程量名称单位数量135KV主变<SZ11-M-315OO3S)台22IOKV站用变<SC9-120010)台23主变压器接地变（DSG-I270/10）台24踪台自动化系统套1535KY母线套1635KVpT(I#：2=个27IOKV开关柜台418补偿电容器(BAM1212-4I71W)套29消弧线图(XDG-12(XXH0)套210IOKV及35kY电缆根101135KV组合电器开关伸进线套11235KY组合电器开关（2#进线）套11335KV组合电器开关（1#主变间隔）套11435KV组合电器开关（23主变间隔套1IS35KY组合电器开关（一联间隔）套1四、调试工作打算4、1调试的组织机构4.1.1联系方式:4、2调试的打算工作技术交底临时电的打算（从旁边临电箱引至配电室，需给低压柜供应三相四线380临时电源，给直流屏供应临时电源，直流屏给高压柜供应所需直流电源）细致阅读电气设计图纸细致阅读产品说明书核对全部设备与设计图纸是否一样全部设备安装好，盘柜内部连线好并安装好接地线高压电缆头做完调试场地的清理及临时照明的打算现场拉好警戒线，并做好标识Q1.B调试机具的打算及保管五、试验项目、方法和留意事项开展全部试验之前,提前一天给监理公司发送请检通知详细试睑调试项目如下：5.1电力变压器项目5.1.1.1.测量绕组连同套管的直潦电阻；5.1.1.2.检查全部分接头的变压比：检查变压器的三相结线组别：测量绕组连同套管的绝缘电阻、汲取比；测量绕组连同套管的介质损耗用正切值tg（35KV变压器）：5.1.1.6.测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻：5.1.1.7.绝缘油试验:51.2试脸验方法（过程：按图接线校线试脸）5.1.2.1.在测量直潦电阻起先之前，首先振动变压器的分接开关转动周重笼3到4次，然后依据试验接线图接线，夹线钳夹到设备线夹上，要紧固以便减小误差，接线完毕后应由其他试验工程师核对，确认无误后再开展试验，要刚好记录；试验完毕后把分接开关放在额定档位；5. 1.2.2.检查变比和接线组别时要依据所用仪器的接线测坡方式接线，接线完毕后应由其他试验工程师核对，确认无误后再起先试验，要刚好记录;试验完毕后把分接开关放在额定档位；6. 1.2.3.绝缘测试时，要确认非试验相要牢靠接地，试验依次要依据先低后高的原则。须要作高电压试脸时，首先要确保前期的绝缘试脸结果合格，再次是升压要平级，尽室选择环境比较宁静时开展试验，按图接线，接线完毕后应由其他试验工程师核对，确认无误后再起先试脸，要刚好记录：7. 1.2.4.当变压器电压等级为35kv及以上，且容量在8000kvA及以上时，应测量介质损耗角正切值tg6：被测绕组的tg8值不应大于产品出厂试验值的130%：测量仪器采纳全自动介损测试仪，试验接线依据仪器要求连接；经核实接线正确后起先试验，试验结束做好记录；8. 1.2.5.在开展绝缘油试验时，要选在气候干燥风速小的时候开展（采纳全自动试油机）a、用干净的汽油洗涤试油杯，调整平板电极间距为2.511un;b、油样送到试验地点要静止一段时间后再开展试验：9. 1.3技术措施：A、B、C、5. 1.4平安措施：,B,C、5.2真空新路器试验项目（35KV组合电器/10KV开关柜）5.2.1.1.测量绝缘电阻：5.2.1.2.测量每相导电P1.路的电阻：5.2.1.3.沟通耐压试验5.2.1.4.测量断路涔的分、合闸时间：5.2.1.5.测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻和直潦电阻；5.2.I,6.断路器躁动机构的试验5. 2.2.7试验方法（过程：按图接线校线试验）6. 2.2.1.用3121v兆欧表测量绝缘拉杆电阻：7. 2.2.2.首先合上断路罂,然后依据回路电阻测试仪的接线图接线,核线确定无误后起先试验，待读数稳定后作下记录,试验完毕；8. 2.2.3.沟通耐压分两部分进行一是：合闸状态下：二是：在分闸状态下及检5佥真空灭弧室断门间的耐压水平。试验时断路器手车必须要牢靠接地：9. 2.2.4.测量断路器主触头分、合闸的I可期性：采纳开关特性测武仪.试验接线依据开关特性测试仪要求进行。试验时升压要平滑：10. 2.3技术措施：,B,C、11. 2.4平安措施：A、B、C、5.3.1.1.测量绝缘电阻：5.3.1.2.沟通耐压试验：5.3.1.3.操动机构的试脸。5.3.2.试验方法（过程：按图接线校线试验）5.3.2.1.用312IV兆欧表测量传动杆的绝缘电阻.5.3.2.2.直流电阻和变压器的测试方法一样。5. 3.2.3.负荷开关导电网路电阻测量方法和真空断路器的测试方法一样：6. 3.2.4.三相同一箱体的负荷开关,应按相间及相对地进行耐压试验,其余均按相对地或外壳进行.对负荷开关还应当按产品技术条件规定进行每个断F1.的沟通耐压试验；7. 3.2.5.电动机操动机构在额定电压80%110%范围内模拟试验时应牢靠动作；二次限制级圈和电磁闭锁装置在额定电压80%110%范围内模拟试验时应牢靠动作；8. 3.3技术措施：A、B、C、5. 3.4平安措施：A、B、C,5.4互感器试验项目5.4.I.1.测量绝缘电阻：5.4.1.2.绕组连同套管对外壳的沟通耐用试验；5.4.1.3.测量电压互感蹲一次绕组的直流电阻；5.4.1.4.检杳互感器的三相结线组别和单相互感器引出线的极性；5.4.1.5.检查互感器的变比；5. 4.2.试验方法（过程：按图接线校线试验）6. 4.2.1.用3121V兆欧表测fit一次绕组对外壳及绕组的绝缘电阻,用500V兆欧表测址二次绕组对外壳的绝缘电阻;35KV及以上的瓦感器的绝缘电阻值与产品出厂试验值比较,应无明显变更；7. 4.2.2.沟通耐压是在绝缘电阻测试合格后开展的，沟通耐压后再次测绝缘:电阻，阻值应和耐压前无明显变更:在试验起先之前肯定要确保非武验相牢靠接地.8. 4.2.3.介侦损耗测试采纳介损测试仪,试验接线依据测试仪的试验方式接线图接线：9. 4.2.4.电压瓦感潺直流电阻的测量方法见变压器试验方法之直流电阻测量方法；电压互感器三相结线组别测试见变压器试脸方法之组别测试；10. 4.2.6.采纳互感器综合特性测试仪检查电流互感器的变比和极性，在起先试验之前首先要把盘柜电流端子排上的连接片全部打开，防止试验过程中发生意外；试验过程中严禁电潦互感器二次测开路：11. 4.3技术措施：B、C,12. 4.4平安措施：A、B、C、5.5避雷器项目（35KV姐合电器；IOKV开关柜；消孤室）5. 5.1.1.测量绝缘电阻：6. 5.1.2.测量电导或泄漏电潦；7. 5.1.3.测量金属氧化物避雷器的的持续电流：8. 5.1.4.测量金属斜化物避雷器的工频参考电压或直流参考电压：9. 5.1.5.检查放电记数涔动作状况及避雷落基座绝缘；10. 5.2.试脸方法11. 5.2.1.采纳312IV兆欧表测量绝缘电阻12. 5.2.2.采纳直流高压
