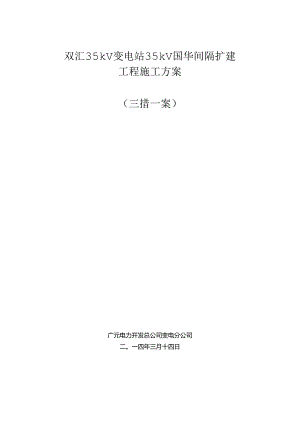

双汇35kV变电站35kV国华间隔扩建工程施工方案（三措一案）广元电力开发总公司变电分公司二。一四年三月十四日运维检部审查看法：签名：日期：盖章安雅部审兖看法：签名；11期：/章检修公司变电运维看法：签名：日期：项目部审楂看法:签名:11期：族章项目部批准在法：签名：11期：族以监理项目部审核看法:签名:日期：盖格基建部批准柠法：签名:日期：盖章双汇35kV变电站35kV国华间犷建工方案一、工程概况：该项目位于旺苍县双汇钻，站内场地狭小，从旺苍县至站内道路弯多路陡。该改造项目按总体施工步骡分几个部分，分述如下：建设单位：四川省电力公E广元电业局设计单位：广元电力设计院赛理单位：四川电力建设监理干j限公司承包方：广元电力开发总公司二、工程内容：（一）一次部分1.新35kV进线间隔一个:2、新增35kY母税一段：（二）二次部分1、新增35kY护测控装置一套：2,新增多功能电表1只：3、35kV变电站爱护调试、电气试蛤及信号联调；4,比收、整改及投运。三、依据，K承包合同2、35kY双汇变电站电气接线同络图（即施工具体场地）3、电气装置安装工程魄工及验收规范4、35kV双汇变电站现场踏勘状况5、设计施工图四、工序流程I娘制三指嚏、村料支配、停电中请.厂家技术人员到场支配等办理入场F彼：人G及机具选场、设备开箱检ft.货科移交办理停电于桂安装SSkV%时供电设备全都设备安装、二次电浚敷出、接战电气,试验、嵌调防火封堵、防腐及利相色漆申诏脱收.5收整改、投运、核相及带负荷泅试五、ItTAftRMt1.设备相间距再误差不应大于IOn1.n,相间连接杆应在同一水平线上.2、支柱绝缘于斐柱外观清洁，无裂故,底座固定牢器,受力匀称：垂直误差W1.55nmn,中心偏差W511三°3、支柱绝缘子立瓶弯曲度限制在规范规定的范围内,鹿柱与法兰结合而坚固.应涂以性能良好的硅类防水胶,烫错外观完好.1、拉杆的内存应与操动机构轴的直径相协作，两者间的间距不应大于1.三i连接部分的箱子不应松动.5、全部传动部分应涂有适合当地气候条件的润滑脂6、揉动机构应安犍坚固，同一轴线上的探动机内安装的位置应一样7、电动机的转向正确，机构的分、合闸指示应与设在的实际分、令闸位以相符8、机构动作平梗，无卡吼、冲击的异样状况9、限位装置应精确牢靠.到达规定的分、合极限位置时,应牢靠的切除电源10、电动愫作前，应先进行多次手动分、合闸试蛤，机构动作应正常H、三相岷动的设法，触头接触时，不同期侑应份符合产品的技术规范，当无规定时35kV设备三和不同期允许侪不陶大于IOnm12、设备闭候装置动作般捷、军藕，带有接地刀刃的设备.接地刀刃与触头间的机械或电气闭锁应粕确牢，13、触头间的接触紧密，两侧的接触压力应匀称。H.符合产品的技术规范.14、触头表面应平整、消洁、并涂有以薄层中心凡士林.六、工进度支配，第一步：4月1日至4月2日，完成施工前期打算消埋设备物资，进行设备物资转运.其次步：4月311至4月H1.,迸行不停电的一次、二次设备安装，二次电能敷设，二次电缆接战等工作。第三步：4月12日Tf1.16日，进行设备系统调试等工作，笫四步：4月17H至4月19II,工作全部结束后，先进行自检，并依据工程管理有关规定申请险收,由业主对其进行验收，整改合格.第五步：4月20日,35kV进线、母线、主变停电一天.进行新上母线与原母线搭头并复保送电.第六步:4月2111新建出戏送电。(-X人员坦步工作组纲支配责任人领导组组长：刘国强成员：罗军川技术保障组组长：代树春平安监督组粗长：雷欣物资供应组坦长：冯大庆资料、后勤及宣扬组祖长：全广新施工作业组施J：队人数：8人项日总工；陈卫彬工作负责人:王广明技术负贲人：一次：王广明二次：程每施工作业一组组长：王广明平安员：朱勇小组66工人员：张开兵、邓先洪等8人：<-)机具需求支配，序号名称型号IMfc唐求效量*注1吊车12T辆13级臂、配备吊带、枕木、U型环3运输车辆2双排座1乳焊工具套15电焊机台16切割机台17台钻台1中6-32Inm8磁力电站台19压线钳台1配4400模具IO电动开规钳把111台式砂轮机台112弯管机台113电源战他个2（三）、施工实施方案A、施工内容刚好间支配1、停电方案及工作内容：停电时间：2014年4月20日停电瓶H1.1.1.okV松林坡进戏、35kV英军进城、母线、主变工作内容：1）一次部分新建母线与原母线搭头：2）二次部分量护测量电压接入：计IR电压接入：2、不停电方案及工作内容，2、It2014年4月3日至4月4日工作内容：迸行IU间隔断路器、隔施开关、电压互感器吊装调试。2、22014年4月S日至4月6日一次工作内容：进行IU间隔一次设备调试：二次工作内容：二次限制电缆敷设,在电缆敷出过程中由专职负责人监护，留意不能踩踏运行电缆，不误磋运行设备,2、32014年4月7日至4月8日一次工作内容：进行IU间S一次设备引下线,连接线制作安奘,需留意线夹与导线协作规格、间隙必霰匹配，战夹内部和导戏表面应光滑、清油；二次工作内容：二次限制电缆被戏、做头、时芯接线等工作：.2、4>2014年4月9日至4月I1.H一次工作内容：进行1U、2U、PT间隔一次设备接地制作安装，刷相色漆等J1.作：:次工作内容：雄路爱护测控屏二次接线：2、5.2014年4月12日至4月16日一次工作内容：进行IU、2U,PT间隔次设备调试：二次工作内容：二次园试2、6：2014年4月1711至4月19I1.工作全部结束后,先进行自检,并依据工程管理有关规定申请脸收“由业主对其进行验收，验收合格后方可投入运行.3、停电时间：2014年4月2011停电瓶B1.1.1.OkV松林坡进戏、3SkV英军进城、用城、主变工作内容，I）一次部分新建母税与原出线搭头：2>.次部分爱护祗量电压接入；计及电压接入：B、施工方案一次部分1、断路涔的安装调试：应符合£电气装以安装工程高压电器施工及验收规范3中SF6断跖器和真空断路器部分及断路器制造厂（操作守则）之安装调试部分说明。1.K安装前应协作土建施工，对开关基础相关安装尺寸进行核实.1.2, 开关应按厂家部件娘号诳行组装,不行混装.1.3, 开关的固定应坚固牢序，全部部件的安装位置正确，并按制造厂规定的要求保持应有的水平或率史,1. 4、开关极柱安袋到横梁上之前，应检资每个极柱SF6预充状况.1.5、 密封部位的螺栓应运用力矩扳手紧固，力矩伯应符合制造厂技术要求，1. 6、在断路港探动机何与板柱连接的过程中，杠杆与水平连接杆的定位箱应更换为新定位Ifi<新定位销田厂家随设备一起供应）.SF6管道连接应留意密封面的清洁及“0”型密封阳的完好状态,有损伤应更换.1.7、 密度继电器动作伯按制造厂要求进行检杳，SF6新气应具有厂家名称、装有短I1.期、批号及检脸.单.1.8、 弹探机构电气限制回路的接蚀器、微动开关、协助开关动作的精确军端.机械传动应敏捷、无卡涩、无异响，1.9、 机构与开关的联动应正常,无卡阳，分、合指示正确.2、软用线的制作安装：应符合4架空送电战跖号城及潮需线液压施工工艺规程3的有关要求.2. k较母战外观检也应无松股、陆股、毛刺现象。2.7、 城夹与导线办作规格、间隙必需匹配，线夹内部和导线表面应光滑、清洁。2.8、 本次工程线夹与导线连接应采纳液压联接方式,正式液压施工前应试乐检查液Hi工具及压接后的导线握著力是否满逝要求，接触是否良好，正式压接后应检查压接版1也应无皴纹、变形,导线握著力应满意要求.接触应良好.2.9、 导线孤垂自然、三相驰度一样、整并美观.设备接线座与线夹连接坚固、接触良好，不受额外应力，仔践无松股、断股、毛划现象，导线相间及对地距离应涉i懑室外配电装置的平安净距要求.3、35kV隔离开关安装网试：3. 1应符合夕电气装设安装工程高压电器施工及验收规范3中安装调试部分说明,3. 2安装前应对电容器基础相关安装尺寸进行核实并按厂家部件编号进行如装.3.7、 1.黑开关基础底座应平检、坚冏,放置于刀闸基却中心线.上刀闸本体接地软连接应接地良好.3.8、 中间触头接触良好、接触对称,上下差不大于5三,中间间隙（7-12mm）分合终点位四时定位蝶打与的间隙为1-311n.3.9、 三相合国同期性应小于5mm,分闸时隔离刀用打开角度应为90C.3.10、 检资隔离开关与接地机械连锁：主刀闸在合间位置时，接地刀闲应不能合闸：接地刀例在合制位置时，主刀闸应不能合附。3.11、 轴承等转动部件应收提、无卡涩，紧固件、定位点（精子、燥栓）应紧固无松动。3.12、 机构操作分合正常.敏抚、无卡涩.电气限制司路正常，接触器、协助开关、行程开关动作切换车祭，信号正确，4、设备的接地：应符合£电气装置安装工程施工及脸收规范3中接地装置部分，4. E断路潺'刀同等外无均应牢靠接施（应在制造厂接地标记处）“1.2、接地泥钢必需热渡锌，规格必防满意设计及相关规程规定,i殳备与接地扁钢，接地扁钢与接地扁钢的焊接，其搭接面枳、焊接长度应满遨规定要求，理接处涂以防腐漆.4.3、接地标记明敷接地战表面应涂100则宽度相等的绿色和黄色相间的条攸。二次工部分I、电缆敷设：限制电缆的敷设应符合发电厂、变电所电缆敷设和选择设计技术规程2SDJ26-89的有关规定.1.1、 电缆敷设应分层排列，整齐规范.爱护用电缆与电力电缜不应同层敷设.在施匚过程中和结束后防火、防小动物措脩按有关技术规范执行.1.2、 爱护用电煤敷设路径，应席开高压母线及高频笆态电流的流入地点，如避雷器和避雷针的接地点、并联电容器、电容式电压互垓器、结合电容及电容式套管等设备。1.3、 敷设电缠时应当心细致.按设计要求敷设.电装挂牌应标注消晰（注：运用机打.1.k从开关间到限制室的电缆,用于邀机型爱妒的电流、电压和估号触点引入线，应果纳屏蔽电缆，屏般层在开关场与限制室同时接地；1. 5、不允许用电揽芯两端同时接地的方法作为抗干扰措施.1.6、 穿电缆的铁管防止积水措施.且电缆爱护管应牢靠接地.1. 7、电箱施工必需严格执行电力系统维电爱护及平安自动装置反事故措施要求如行不符合要求的，必需向本项工程的相关技术部门提出书面请示.1.8 、麻柜安装就位后应严格依据批准的现场作业工序、工艺卡对屏内迸行检杳试聆。1.9 依据图纸对二次接线进行细致细致的检杳，发觉与设计图纸不符合的地方,应刚好通知设计部门.2、：次回路接线：次回路接战应符合4维电爱护和平安自动装祝技术规程h£维电爱护和电网平安自动装置现场工作保安规定£电力系统维电爱护及平安自动装置反事故指施要点的有关规定.2.1、 爱护装置的箱体必需与地网车能连接.2.2、 公用电流互感器：次烧组：次
