温室给排水、暖通方案设计.ppt

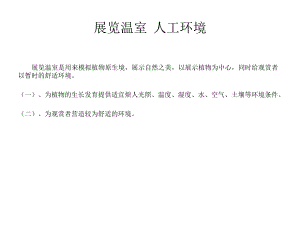

展览温室 人工环境 展览温室是用来模拟植物原生境，展示自然之美，以展示植物为中心，同时给观赏者以暂时的舒适环境。 （一）、为植物的生长发育提供适宜烦人光照、温度、湿度、水、空气、土壤等环境条件。（二）、为观赏者营造较为舒适的环境。展览温室植物生长环境展览温室内人的生活环境温度控制系统空气温度控制：空气温度控制：（1）周边散热器供暖地板辐射采暖/供冷热风供暖 温室维护结构附近以散热器供暖为主。热风供暖为辅。散热器供暖量占热负荷的 7085%。景区道路下设地板辐射采暖/供冷。冬季供热可以保证道路附近的空气温度质量，减小大空间中间游览道路的温度不均匀性，使近游人处的植物生长茂盛。夏季供冷可以使无遮荫要求的沙漠植物展区等的路面温度降低，增加游人参观的舒适性（生理性）。（2）空调箱低速送风系统和风机盘管过渡季节，在开窗进行自然通风的同时，空调箱将室外新风直接送至室内，加强室内气流流动，使温室内气流更均匀，既满足了植物生长要求，又使人感觉舒适一些。盛夏，室内温度可达三十多度，因此直接将室外新风处理后再送入温室内。冬季，将室内回风和室外新风混合，再进行加热、加湿处理，之后，送入室内，以保证温室当中的温度，使室内形成一定的气流，并使室内空气新鲜和维持一定的正压。土壤温度控制：土壤温度控制：(1)沿建筑物围护结构内侧及景区道路下设置通风地沟作用：隔断室内外土壤传热。地沟为热风风道，可以使景区土壤保持适宜温度。兼布置灌溉、水景、供暖等综合管线以适应改扩建、维修要求而不用重新移植植物。(2)土壤下敷设地板辐射采暖/制冷管道以控制土壤温度。设置区域：高山植物展区四季花园局部（预留） 。湿度控制系统基础加湿：由空气处理机内设的高压喷雾加湿膜加湿对热风进行加湿。直接加湿：设置微雾系统或采用高压喷雾加湿器（或气水混合加湿器）对室内空间直接加湿。景观加湿：设置瀑布、水池调节环境湿度。在瀑布、叠水或塑山上设置超声波或高压微雾设备以增加景观效果。热带雨林展区可设置工人降雨区域以模拟自然，增加参观的趣味性。光照控制系统光照控制：根据各展区植物的不同要求设置自动遮荫和自动补光装置。外遮阳内遮阳人工光源通风控制系统自然通风+机械通风设备配置：上下自动开启外窗，屋顶通风机，补风机，循环风机，空气处理机组（设于地下室机房或附属用房） 。屋顶设循环风机将屋顶处空气吸入并从近地低处送出，以解决高大空间的热空气分层及植物烧尖现象。冬季：空气处理机组提供热风循环，送风口设于建筑物周围，回风口利用道路地面风口或与景观结合，如风倒木的断口等。夏季：根据植物生长需要首先开启侧窗（上下窗）进行自然通风、降温，当自然通风仍不能满足要求时，自动开启屋顶通风机进行通风降温。空气处理机组的运行有二种工况：植物区送入喷淋降温的室外空气以解决开启窗的不足并解决通风死角；游人通道冬季作为回风口的地面风口改为送风口，并适时送入人工冷却的空气用于降温，满足游人的舒适性（心理性）需求。灌溉控制系统自动灌溉：各景区均设置自动滴灌、喷灌系统。人工灌溉：各用水点均提供三种水质用水（除沙漠）人工灌溉用水偏酸性水预留加湿及清洗叶面用水纯净水清洁用水市政供水冷、热源系统冷源考虑：螺杆式或离心式冷水机组热源考虑：燃气/燃油锅炉房市政热网、地源热泵系统由于温室内设有热带、温带、寒带等不同要求的区域，部分区域在过渡季节仍然需要供暖，市政热网无法满足过渡季的需要。地源热泵由于温室负荷较大，外部需要空间较大，所提供热水温度较低，冬季使用时，所需散热器，风盘型号大。其他系统给水处理系统：设置水处理泵房，保证各不同用水点处对水质的不同要求。水景、加湿用水：考虑景观以及水质的要求。污、废水处理系统：考虑回用的可能性。雨水处理系统：考虑收集利用的可能性。消火栓系统：考虑游览路线及空间布置设置。自动喷洒系统防、排烟系统：优先考虑自然排烟，不满足时设置机械排烟。
