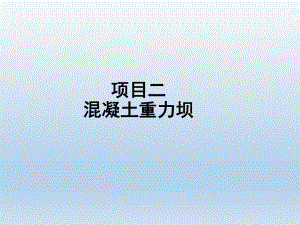

项目二项目二 混凝土重力坝混凝土重力坝一、基本认识二、重力坝的工作原理及特点三、重力坝的类型四、重力坝的设计内容第一节第一节 概述概述一、基本认识一、基本认识 公元前2900年，古埃及在尼罗河上修建了一座高15m,顶长240m挡水坝 我国在2000多年前于广西的灵渠修建了一座高5m的砌石溢流坝 据统计，我国在1949-1985年间已建的坝高30m以上的113座坝中，重力坝达58座，占总数的51% （1）依靠坝体自重产生的抗滑力来抵抗水压而 维持稳定； （ 2）依靠坝体自重产生的压应力来抵消由水压力产生的拉应力以满足强度要求。 二、二、 重力坝的工作原理及特点重力坝的工作原理及特点 1 1、工作原理、工作原理2、工作特点、工作特点 1）优点：结构作用明确，设计方法简便，安全可靠 对地形、地质条件适应性强枢纽泄洪问题容易解决便于施工导流施工方便 2）缺点：坝体剖面尺寸大，材料用量多；坝体应力低，材料强度不能充分发挥；扬压力分大，对坝体稳定不利；大体积混凝土施工，需有严格的温控措施。三、重力坝的类型三、重力坝的类型1.按坝高来分：高坝：大于70m 中坝：30m70m 低坝：低于30m2.按施工方法：常态混凝土重力坝 碾压混凝土重力坝3.按泄水条件: 溢流重力坝 非溢流重力坝4.按坝的内部结构分：实体重力坝 宽缝重力坝 空腹重力坝5. 按坝轴线型式分: 直线型重力坝 折线型重力坝 拱型重力坝 四、重力坝的设计内容四、重力坝的设计内容1.剖面设计2.稳定分析3.应力分析4.构造设计5.地基处理6.溢流重力坝和泄水孔的孔口设计7.监理设计 三峡枢纽工程三峡枢纽工程2006年5月，全长2309米的三峡大坝全线建成，全线浇筑达到设计高程海拔185米，最大坝高181米，坝顶宽度15米，底部宽度为124米，从右岸非溢流坝段起点至左岸非溢流坝段终点，大坝轴线全长2309米，是世界上规模最大的混凝土重力坝。 三峡混凝土重力坝近景三峡混凝土重力坝近景 葛洲坝水利枢纽全景葛洲坝水利枢纽全景中国长江干流上的第一座大型水利枢纽，葛洲坝水利枢纽主要由大坝、船闸、发电站、泄水闸、冲沙闸及挡水建筑物组成。坝顶全长2606.5米，最大坝高53.8米。丹江口电站大坝下游图丹江口电站大坝下游图 湖北省丹江口工程由挡水坝、坝后发电厂、通航建筑物、泄洪建筑物工程四部分组成。挡水建筑物全长2468m。其中混凝土重力坝全长1141m，最大坝高97m，
