消音器分析报告.ppt

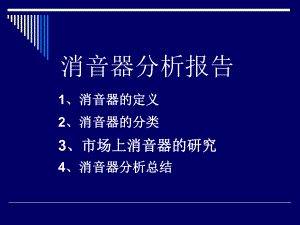

消音器分析报告 1、消音器的定义、消音器的定义2、消音器的分类、消音器的分类3、市场上消音器的研究、市场上消音器的研究4、消音器分析总结、消音器分析总结消音器的定义o消声器：o允许气流通过，又能有效地阻止或减弱声允许气流通过，又能有效地阻止或减弱声能向外传播的装置能向外传播的装置它主要用于机械设备的进、排气管道或通风它主要用于机械设备的进、排气管道或通风管道的噪声控制管道的噪声控制 一个性能好的消声器，可使气流噪声降低一个性能好的消声器，可使气流噪声降低2040dB（A）。但是消声器只能降低空）。但是消声器只能降低空气动力设备的进排气口噪声或沿管道传播气动力设备的进排气口噪声或沿管道传播的噪声，不能降低空气动力设备的机壳、的噪声，不能降低空气动力设备的机壳、管壁等辐射的噪声。管壁等辐射的噪声。消音器的种类o消声器的分类：消声器的分类：n阻性消声器阻性消声器n抗性消声器抗性消声器n阻抗复合式消声器阻抗复合式消声器n微穿孔板消声器微穿孔板消声器n扩散消声器扩散消声器n有源消声器有源消声器o消声器的压力损失消声器的压力损失n压力损失压力损失=局部损失局部损失+沿程损失沿程损失阻性消声器的种类抗性消声器o抗性消声器：n干涉式消声器：p原理：借助声波的相互抵消作用消声p无源干涉式消声器阻抗复合式消声器o阻抗复合式消声器：阻抗复合式消声器：n为了控制宽频噪声，将阻性和抗性两种结构为了控制宽频噪声，将阻性和抗性两种结构消声器组合使用消声器组合使用n阻性阻性-扩张室复合消声器扩张室复合消声器扩散消声器o扩散消声器：n用于控制高压排气防空噪声n多孔扩散消声器：p原理：降低流速，减弱辐射噪声的强度ROBIN消音器分析ROBIN消音器分析oROBIN消音器采用多孔扩散形式来降低流速，减弱辐射噪声的强度，同时又通过左右腔室的共振来抵消噪音。GX35消音器分析GX35消音器分析GE35消音器跟ROBIN的内部结构基本相同，不同点在于GX35排气口处增加了消音网，而ROBIN是在气缸座排气口增加了消音网。 不同位置消音网的区别 ROBIN消音网优点在于能将废气在进入消音器消音网优点在于能将废气在进入消音器时进行分解，并防止废气的二次爆燃。时进行分解，并防止废气的二次爆燃。 GX35消音网优点在于消音的同时能将废气燃烧消音网优点在于消音的同时能将废气燃烧产生的火星拦截，但从钢丝网的致密程度看，势产生的火星拦截，但从钢丝网的致密程度看，势必影响排气的通顺性，以至于影响到功率。必影响排气的通顺性，以至于影响到功率。常见消音器的一些外形样品1分析样品1分析o此消音器采用“阻性共振腔扩张室复合消音器”通过内部增加阻尼的玻璃纤维和定位网消音，同时又采用双腔室共振，以及增加扩张室排气管能够达到最佳噪音值。 缺点在于结构复杂，体积大，制作成本高。 注：选择玻璃纤维做阻尼材料，不仅能够消音还有隔热的效果，二冲程隔热方式一般选择云母纸。样品2分析样品2分析o此消音器同样采用“阻性共振腔扩张室复合消音器” 在排气入口处增加的消音罩能够使四冲和两冲通用，方便于触媒的安装。另外还使用了双层微穿孔板，效果较样品1要更明显。理想的消音构造消音器分析总结o通过以上样品的分析今后在对消声器结构通过以上样品的分析今后在对消声器结构设计时应考虑到：它的通用性、坚固程度、设计时应考虑到：它的通用性、坚固程度、维护要求、使用寿命，我认为这是评价消维护要求、使用寿命，我认为这是评价消声器性能的一项指标声器性能的一项指标 。 好的消声器除应有好的消音效果和排气流好的消声器除应有好的消音效果和排气流畅性能之外；还应该具有体积小、重量轻、畅性能之外；还应该具有体积小、重量轻、结构简单、造型美观、加工方便、同时要结构简单、造型美观、加工方便、同时要坚固耐用、使用寿命长、维护简单和造价坚固耐用、使用寿命长、维护简单和造价便宜等特点。便宜等特点。 消音器分析总结o好的消声器设计应兼顾以下五方面的要求：好的消声器设计应兼顾以下五方面的要求：o1）声学性能要求。具有高的消声值和宽的消声）声学性能要求。具有高的消声值和宽的消声频率，即在所需要的消声频率范围有足够大的消频率，即在所需要的消声频率范围有足够大的消声量；声量；o2）空气动力性能要求。消声器的气流阻力小，）空气动力性能要求。消声器的气流阻力小，安装消声器后所增加的阻力损失，要控制在实际安装消声器后所增加的阻力损失，要控制在实际容许的范围内；容许的范围内；o3）机械结构性能要求。体积小，重量轻，结构）机械结构性能要求。体积小，重量轻，结构简单，便于加工，安装和维修；简单，便于加工，安装和维修；o4）外形和装饰的要求。符合实际安装空间的需）外形和装饰的要求。符合实际安装空间的需要，美观大方，表面装饰与设备相协调要，美观大方，表面装饰与设备相协调o5）价格费用要求。价格便宜，使用寿命长。）价格费用要求。价格便宜，使用寿命长。消音器分析总结o但消声器的各个方面的性能，既互相联系又互相制约。从但消声器的各个方面的性能，既互相联系又互相制约。从消声器的消声效果考虑，应该在所需频率范围内的消声量消声器的消声效果考虑，应该在所需频率范围内的消声量越大越好；但是同时必须考虑排气的顺畅性。例如，越大越好；但是同时必须考虑排气的顺畅性。例如，GX35消音器，增加致密的钢丝网有良好的消音效果，但消音器，增加致密的钢丝网有良好的消音效果，但会使功率损失增加。在兼顾消声效果和排气通常性能的同会使功率损失增加。在兼顾消声效果和排气通常性能的同时，还必须考虑结构性能的要求，不但要耐用，还应避免时，还必须考虑结构性能的要求，不但要耐用，还应避免体积过大、安装困难等情况。在实际运用中，对这三方面体积过大、安装困难等情况。在实际运用中，对这三方面的性能要求，后期还需要根据具体情况做具体分析，并有的性能要求，后期还需要根据具体情况做具体分析，并有所侧重的去设计。所侧重的去设计。
