NB-T20672-2023压水堆核电厂蒸汽发生器安装技术规程.docx

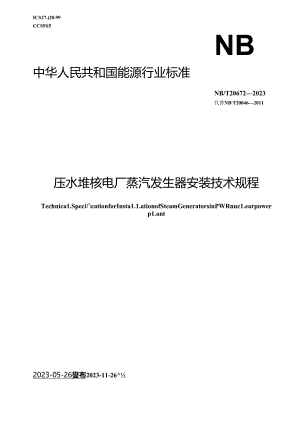

ICS27.)20.99CCSF65NB中华人民共和国能源行业标准NB/T206722023代替NBT200462011压水堆核电厂蒸汽发生器安装技术规程Technica1.SpecicationforInsta1.1.ationofSteamGeneratorsinPWRnuc1.earpowerp1.ant2023-05-26燮布2023-11-26½国家能源局发布前言I1.I范围32规范性引用文件33术语和定义34总体要求36安装准备7蒸汽发生器及支承的安装7.1 预埋件的安装7.2 IK1.7.3 下部横向支承的安装7.4 上部横向支承的安装7.5 蒸汽发生器的吊装8蒸汽发生器及支承安装（非能动）68.1 焊接和无损检脸78.2 支承预埋件、墙体焊接件安装78.3 蒸汽发生器的安装88.4 蒸汽发生器支承安装89设备保护IO9.1设备内部清洁度保护应按照设计文件采取以下两种不同保护方式1092蒸汽处1赛二次侧充氮断109.3蒸汽发生器二次恻干保养IO10记录与完工报告IO”尸,：二，:用核电I蒸汽发,W女力卷不，本文件按照GB，TI.I-2O2O标准化工作导则第1部分，标准化文件的结构和起草烛则的规定起草.本文件所代秒标准：XB/T2I6-2O11GK水堆核电厂蒸汽发生器安找及收q攵技术规程3.M5/120377-2016非能动出水堆核电厂蒸汽发生器安装技术煜版,木文件与NB/T200462011相关内容相比，主要技术变化如下：本文件以NB/T200462011为主,整合了NB，T203772016的内容.IjNB门'200462011相比.除结构调整和编辑性改动外,主要技术变化如下：a）将“压水地核电厂蒸汽发生器安装及验收技术规程”修改为“压水峪核电厂蒸汽发生器安装技术规程”（见封面.NB.T200462011的封面）；b）规范性引用文件中增加了NB/T20122、NB.T20233,NWT20399（见第2章）;O增加“术谙和定义”（见第3章）；H将“总则”和“一般要求”合并为“总体要求”.并更改和整合相应技术内容（见第4章,NRT200462011第3章、4章；e）增加“接收、装卸与贮存”华（见第5堂”f）增加压水堆核电厂常用翻转方法（见7.5）；g）增加“蒸汽发生牌及支承安装（非能动）”（见第8章）；h利除“设备施础潴浆”（见NB,T200462011第7章）；）设任保护要求适应性幄诙（见第9章，NBT200462011第9章）。本文件由能破行业核电标准化技术委员会提出.本文件由核工业标准化研究所归I。本文件负击起草单位：中国核I：业二三建设有限公司、Jt海核1：程研究设计院有限公司.本文件冬加起草单位：中国核工业第五建设有限公司、上海映诚工程监理有限公司、中国核电工程有限公司、中广核工程有限公司.本文件主要起草人：邱亿立、祁孔忠、胡忠民、谢文龙、章M杰、钟立创、孙云龙、赵峥.李旺谢崇富、任建卷、蒋运友、的安全、苑庆生、苟锐、孟星彤、张宗裴、李全星.本文件及所为代标她的历次版本发布情况为：NB"20（M6.201.I年首次发布，NB，T20377.2016年首次发布，一一本次为第一次修订.压水堆核电厂蒸汽发生器安装技术规程1本文件规定了压水堆核电厂蒸汽发生据及其支承件安装的技术要求.本文件适用于压水堆核电厂蒸汽发生器安装5金收.2粕范性引用文件卜列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中,注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最痂版本（包括所有的修改单）适用于本文件。Hw003/07核电厂建造期间中的项崎保证NB,T2OI22核电工程施工侦收验收及交工裟收管理规定NB/T20233压水堆核电厂核蒸汽供应系统设备的滴洁和清洁度要求NB/T20385核电厂大件吊装通用技术要求NB,T20386核电厂现场大件运输通用技术要求NB,T20399压水堆核电厂核安全相关的混凝土结构施工及场E验收规范3术语和定义本文件没有需要界定的术语和定义。4总体要求1.1蒸汽发生器安装单位应取得国家核安监科管理部门颁发的民用核安全设饴安装许可证I九1.2然汽发生器安装中采取的安全技术、劳动保护、消防等措施，应执行国家现行标准规范的规定.4.3 安装活动应根据HAD003,07有关原则和目标制定并实施相应的质麻保证措臆.应嫔制相关程序、颐m计划等文件，并得到批准。4.4 焊接施工前应进行焊接工艺评定，并编制焊接工艺规程，4.5 饵接接头目视检查、液体浚透检筐等无损检测项目应按照设计文件或相关标准执行.4.6 特种作业人员专门的安全技术培调并经考核合格取得特种作业操作证4.7 所有计量渊具应检定合格并在有效期内,其他工机具应具有有效的合格证.符合安装技术要求的规定.1.8蒸汽发生零支承的:次灌浆，首先应按设在设计文件规定执行。如上述文件未规定或规定不全面时，应按本文件的规定执行，对于本文件未规定的条目按NB,T20399执行，1.9然汽发生器安装应湎足设计文件要求，设计文件无要求时，按本标准执行，并符合现行国凛强制性标准的规定。4.10 蒸汽发生器安装期间应根据NB.T20233建立相应等级的施工工作区并进行清沽度控制,4.11 蒸汽发生器吊装应满足NB.T20385中和美要求，然汽发生器运输应满足NB,T20386中相关要求。4.12 蒸汽发生器及支承安装期间应按照侦收计划要求进行检验和记录。1.13厂房外吊装操作时，最大风速不得妣过10.8Ms。1.11蒸汽发生器安装隔间及吊运通道应事先进行检查.不得有任何影响蒸汽发生器及其支承就位的障肉物.安装场地应整洁无杂物,并具有良好的照明条件.4.15 蒸汽发生器安装隔间环境温度，宜在5C以上。4.16 蒸汽发生器安装期间的采取措施保护人孔'手孔、检查孔的密封面“1.17人员进入蒸汽发生器内部前，应进行通风、测笈并使用安全电压，防止发生人防室息、触电。4.18人员进入蒸汽发生器内部.应做好人员、1：机具和材料出入登记记录.4. 19蒸汽发生腓安装期间不应在蒸汽发生潺本体上灼烧、焊接、铲削及任何引孤操作.4.20 时于设备蝴戊孔，一旦开箱检伤后应及时恢史保护，4.21 蒸汽发生器人孔.手孔、榜查孔螺栓，应使用螺检位仲机分阶段拘伸预紫,但第过程中应按程螺栓拉伸机使用说明拈要求执行，4.22 蒸汽发生器及大支承件安装完后,应对设备及支承表面进行检费.如表面存在损伤,按照防护涂层设计技术文件进行补漆.4.23安装精轴前，检杳悄轴表面和备零部件销轴孔表面是否有划痕、E期和公物等：检杳各零部件销轴孔四周的对齐情况,确保能顺利插入锚轴.插入销轴时,在销轴孔内四周涂入少员满足设计要求的洞滑油/润滑脂，并应确认销轴方向正确，5接收、餐卸与心声5.1 接收5.1.1 按照装箱清单及设备技术文件清点规格型号和数量.5.1.2蒸汽发生涔接收时,应全面检查设符的外部情况:包括机加工面的保护深层是否完好,接管咻是否变形或损伤，壳体、下封头及其支承平台、耀坟北是否投伤或锈蚀，设条开孔处的白板成保护前是否完好，形成接收检验报告.5.1.3液压阻尼器,不得仃漏油现象,两端法兰面的外表面一法兰的螺孔表面应无毛刺，液阻阻尼器的球钦松常适当，球蛟在各方向能转动一定的角度,明尼器行程满足安装要求，5.1.4蒸汽发生鹘与蒸汽发生零支承郃件的关键尺寸连接蝶栓陶能旋入螺纹孔.并达到设计文件规定的深度：支承刚性粒杆的球饺应能修MI利地安装到相应的蒸汽发生腓本体支耳上.（见附录A图A.I、KA.2）5.2 装州5.2.1 蒸汽发生器现场装卸时.陶按照设计文件要求,捽制提升.下降、平移加速度.加速度要求在推直方向和水平方向以人允许0.9g,5.2.2 搂汽发生器本体上应有明显的方位标记、设备变心及起吊位置.5.3 忙存5.3.1 对于有充赳气保护要求的蒸汽发生器，应检查氯气的压力，应符合相关设计要求，并且临时贮存时.我一、二次侧保养应使用纯度不低于99.9%氮气,压力不低于0.069MPa（表），并按照技术文件定期检查记录.6安装濯备6.1 蒸汽发生渊安装的相关图纸和设计文件齐全,且为可执行状态I施工方案、程序和质量控制文件等己得到批准,并发布执行.6.2 凡从事蒸汽发生器施工的人员应经过S项培训与考核，具缶蒸汽发生器安装技能。6.3 安装够工前，运输道路、电源、气源、照明、主要材料及工机具等应符合施工作业要求，6.4 安装施1.1.W,蒸汽发生器吊装用吊具.翻转及运输等专用工机具已开箱检Cf,并适配物证合格.6.5 设安装前，检修必珈是否符合安装技术要求，基础表面和预埋食管孔，不应有油污、碎石、枳水只预埋套管和蝶栓不应有损饰或锈蚀.6.6以反应堆中心为基玳,标出蒸汽发生器热态中心点和冷态中心点及相关安装基准轴陵.7蒸汽发生及支承的安装7.1 覆埋件的安裳7.1.1 H汽发生器安装亶支承覆埋件安装应符合下列央求a）垂宜支承二次预埋件的中心跟寓蒸汽发生器热态中心线的位置允许偏差应为±2.Omm一b）标高允许i差应为±3.0mm.c）水平货偏空不大于1.Onn.d）用度偏型为±30'.7.1.2 I1.汽发生横向支承Ut埋件的安装应符合下列要求，a）蒸汽发生器卜部招架组件的锚固架中心疑与主管道热段中心战的座离允许偏差应为±5.Omin.与过蒸汽发生静热态中心由：，I1.垂直于主管道热段中心线的垂线距离允许倜是应为±5.0mm.建Ia架中心线标高允许偏爱应为±10.Ommob）蒸汽发生器上部水平支承侧墙冏架主管道热段中心纹的垂直距离允许偏整应为士10.0mm.福固架中心线与过蒸汽发生涔热态中心点,且垂直于主管道热段中心线的垂战重合.辘固架中心线标高允许偏差位为±IOOm,锚固架两端锚杆中心线构成的平面的水平收偏差不大于3.OIUUO蒸汽发生推上部水平支承傀锚固架二次预埋件基板中心标高允注儡走应为±5Dmm.中心线水平度应±2.Omm.d）蒸汽发生潺上部水平支承明尼器锚固架中心线与主管道热段中心税的垂直距因允许偏差应为±5.0mm,锚固架中心战与过蒸汽发生器热态中心点的主管道热段中心线垂践的亚高允许偏差应为±5.Om1.n.锚固架中心蜿标高允许偏整应为士10.Omnue）蒸汽发生器上部水平支承阻尼黑二次预埋件中心标高允许俯差应为±IO0mm,中心我水平度应±20mm,中心设至主笆道热态中心践的两唱允许偏差应为±3.Omm;刻于装汽发生器上部水平支承结构将抱环及锚固架改为连接拉杆的堆型,连接拉杼.次埋件位置标盒及拉杆本体角度、长度应满足设计要求，7.2 垂直支承的安装7.2.1 服出支腿组件安装前应对qH支腿如件二次fft埋件与支腿if1.件的接触面进行清沾处理，7.2.2 垂直支承中心跑离蒸汽发生器热态中心位置允许（W整陶为±2.Omg垂直度陶±5.Omm.角向儡差士30'.7.2.3 垂江支承顶帏支承面标高允许儡茏应为±2.0mm,支承面水平度偏差不大于。.5mm.7.3 下部横向支承的安装蒸汽发生零下郃水平支承的安装应符合：位置允许偏筮应为±5.Omm.标岛允许儡差附为±5.0mm.挡架中心线的水
