NB-T20693-2023核电厂安全设施设计专篇格式内容和深度规定.docx

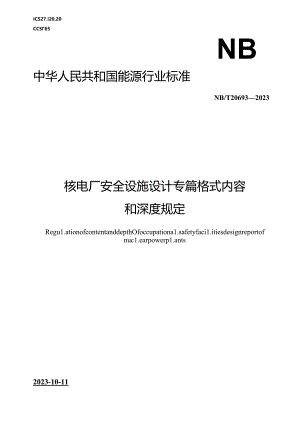

ICS27.!20.20CCS65NB中华人民共和国能源行业标准NB/T206932023核电厂安全设施设计专篇格式内容和深度规定Regu1.ationofcontentanddepthOfoccupationa1.safetyfaci1.itiesdesignreportofnuc1.earpowerp1.ants2023-10-11国家能源局发布目次前言I1.I范围12规范性引用文件13术语和定义14总则15报告编写内容与深度2本文件按照GB,TI.I-2O2O标准化工作导则第I部分I标准化文件的结构和起草规则3的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的责任.本文件由能源行业核电标准化技术委员提出,本文件由中国核电发展中心归I。本文件起草单位：中国核电工程有限公司、中广核工程外限公司、上海核工程研究设计院杓限公司.本文件主要起草人：陈章隆、赵t鹏、赵强、袁旗、李JK、贺克羽、王茹、丁谡学、杨怡、闫铮哲.I1.核电厂安全设施设计专篇格式内容和深度规定1范B1.本文件规定了核电厂安全设施设计专篇的内誉和深度.本文件适用于核电厂安全设施设计卜的编制，其他核设施可参照本文件执行。2般范性引用文件文件.GB6249GB18218GB50294GBZIGB.T15236下列文件中的内容熠过文中的规范性引用而构成本文件必不可少的条款其中,注日期的引用文件,仅该H期对应的版本适用于本文件：不注H期的引用文件.其最新版本（包括所有的修改“。适用于本核动力厂环境辅射防护规定危险化学品重大危险源辨识核电厂总平面及运输i殳计现他工业企业设计卫生标掂职业安全卫生术语3术语和定义GB.T15236界定的以及下列术语和定义适用于本文件.3.1安全设施设计occupationa1.safetyfaci1.itiesdesignreport在核电厂建设项目初步设计时，对木项目职业危除有胃因素的防范所设计的安全设施所编制的专项报仇4总则4.1 核电厂名安全设施设计X编制应符合主管部门监首的要求.4.2 核电厂夕安全设施设计3内容和深度应达到初步设计深度要求。4.3 本文件所说的安全设舱设计3不包含国务院及其他主管部门负责的核安全、电肉辐射防护、消防与环境安全等内容.对放射性危害的防护措施只进行简单描述.4.4就电厂安全设施设计应包括（但不限于）以下内容：a）前言；b）设计依据：C）工程概述；d）厂址条件及厂区总平面规划：e）非核系统危险化学品强大危险源分析及检测监控措施：0生产过程中放射性危害及防范指睡简述：g）非放射性职业危害的分析与防范措施：h）核电厂工作场所的纪生条件和医疗救护设施：i）事故应急预案和应急救援措施：j）工艺、技术和设备、设施的先进性和可靠性分析：k）核电厂安全生产管理机构设置与安全生产哲理人员配备要求：1）核电厂从业人员教方培训要求；m）安全设跄专项投贲摄好：n）对职业安全预评价的响应；。）预期效果，5报告号内容与深度5.1 tt«应筒瞿说明核电厂建设项目的由来和审批情况,项目投资方和主管部门以及项目建设和运昔方血的基本情况.5.2 设计依据核电厂安全设施设计3依据的法律'行政法规、部门规章、国家标准或行业标准和技术规范较多.应分类列出，便于分析利用。5.3 工程霰述5.3.1 工程短模及设计任务应描述木工程的建设规模和主要内容、堆型选型、建设和西运陵位、设计单位、项口进度和建设周期、项目投费、堆里主要技术特点等.弁列出主要工艺参数.5.3.2 地理位置及楼电厂的符殊要求5.3.2.1 应说明核电厂厂址所在的地理位置及周困主要城镇的方位与距离，井提供厂址地理位置图。5.3.2.2 应根据GBZ1,GB6249和GB50294等标准规定.筒要列出核电厂对地理位比及自然条件的特殊要求.5.3.3 主要工艺过程和工要工艺设备概述及其先进性、可靠性和主要职业危害分析6.3.3.1应对核电厂主要系统及厂房.以图文结合的方式描述其主要工艺过程、S耍工艺设普及麻进性和可琳性，并分析主要职业危害。5.332对于工艺和仪控泰统（包括核岛、常规岛和旭厂配套设施（BOP».至少陶包恬以下内容：a）系统功健及系统组成Ib）主瞿工之流程、重要设备Ic）主要设备选型及依擀的标准：d）设计基准的说明IO主要设法的布跣描述；D气源和电源、接地方式的说明：g）对拽IM室系统（包括主控制室、远程停堆站）的说明：h）系统工艺、设法的先进性和可林性分析；i）主要职业危古分析.5.3.3.3 对于厂用电系统（包括核岛、常规岛和BOP）,至少应包括以下内容：a）系统功能及系统组成；b）主要设备选型及依据的标准：c）设备分类及安全分被：d）厂用电例荷分类和供电力.式；O厂用电系统接战方案：n应急电源系统描述：g）主要电气设符概述及布.置：h）防雷保护和接地系统；i）系统工艺、设符的先进性和可靠性分析；j）主要职业危杏分析。5.3.3.4 对于厂内输变电系统，至少应包括以卜内容：a）系统功能及系统祖成；b）主要设备选型及依据的标准：C）主要设备的布附描述；d）保护设备的空置说明：O系统运行/切换方式：D系统工艺、设备的先迸性和可取性分析；g）主要职业危害分析.5.3.3.5 对电子信息系统,至少应包括以下内容：a）系统功能：b）系统工艺、设备的先进性和可靠性分析；O主要职业危杏分析。5.3.3.6应附以必要的工艺流程图、设f布附图，图文结合对各系统进行描述：职业安全防护有关的设旗应在图中重点标识.5.3.3.7对主要职业危咨的分析,应结合工艺系统所使用的物料及关键操作、设需布置情况等,分析说明存在的主要职业危古因素类别、存在场所和部位、主要接触人员、危击程度及后果等。5.3.3.8对系统工艺、设备的先进性和可靠性的分析应重点结合先进工艺、先进设需和先进技术的选择.5.3.4职业安全设设计原剜应概述核电厂安全设施设汁的基本原则、要达到的目标和有关要求，并对旬条原则在设计中的贯彻情况进行总体说明.5.3.5全厂定员制5.3.5.1应说明确定核电厂全厂定员编制的依据和原则、组织机构及岗位设置情况，5.3.5.2应提供运行期间的全厂组织机构图、运行处组织机构图、维修处祖织机构图等，其中应包括各机构人员数电。5. 3.6可能受到职业危害的人员及受害程度分析5.1.1.1 应说明核电厂可能受到职业危杏的人员及受击程度的分析原则。5.1.1.2 应结合工艺流程和同位设阀情况，概述年一类危杏因素存在的主要工艺环节、部位（场所）、操作过程、潜在受杏人员及危害后果等。5.3.6.3应列表说明主要岗位人员职业危害因素接触情况,包括各岗位人员数损、班制、作业内容、作业时间、工作地点，以及所接触到的职业危害囚索等.5.3.7.要技术改进及对职业安全的到!分析5.3.7.1应说明核电厂相比参考电厂（或以往同类电厂）拟实施的重要技术改进，逐条分析其对职业安全的影响。5.3.7.2应列出对职业安全有重要影响的改进,并对拟采取的谀计防苞措施和按期效果进行说明.5.3.8其他说明应说明是否存在利用己有子项（或与其他项目共建子项），并重点说明这些子项是否经过安全评价。5.4厂址条件及厂区总平面规划5.4.1厂址自然条件的主要危害因索及防范措施6.4.1.1地质、地JR1.1.1.1.1 应描述核电厂厂址区域的工程地质和水文地质状况及不利的地质构造。1.1.1.1.2 应说明地质构造中的危险因素以及所采取的工程措施，1.1.1.1.3 应提供厂址区域地形图，5.4.1.2 水文及洪水1 .4.1.2.1应描述水文状况,包括潮位、潮差、波浪、流速、含沙肚、含氟发、水温.以及极端气象的基本数据和简要的分析说明.5 .4.1.2.2应说明厂坪标高的确定、洪水（包括海水和降水）的可能危杏以及预防措柩。5.4.1.3 气象5.4.1.3.1 应给出风向、风频、风速、温度、湿度、降水鼠、大气拉雾等数据（统计年份平均f）和资料.5.4.1.3.2 应说明台风、然雨、龙卷风、年均雷然I、沙公暴等不良气象条件的发生频率、可能危有以及防范措施.5.4. 2厂址周围环境的主要危害因案及防范措篇5.4.2. 1应从职业安全的珀度，对核电厂厂址周阳厂矿和人工设施及附近环境进行总体说明，府厂址周围交通设施、工业企业、军事设施、人口分布'文物古迹、自然保护区、风景名胜区、矿产资源及农副业情况等进行描述.5.4.2.2应概括说明厂址周围厂矿和人工设施及附近环境的主要危害因素以及拟采取的工程措施.5.4.3厂区总平面布Jt5.4.3.1 应说明厂区总平面布设时所依据的原则和依据，5.4.3.2 应说明建设规模及项目组成，描述核电厂的总体规划情况和厂区总平面布跣情况.5.4.3.3 3.3应提供建、构筑物子攻一览我，龙中至少应包含子项代号、子项名称、建设规模、共用情况等信息.对于改、扩建项目，还应提供利用已有子项和需要改、扩建子项的情况。5.4.3.4 对通道的安全距离、放射性厂房的布置.切燃易爆和有姆物品厂房与仓库的布置、厂内道路和绿化、生产和生活用水水源及其安全保证措施等应进行简要说明，5.4.3.5 魔提供厂区总平面布置图,说明厂区各设施的平面布置情况.5.5非核系统中能陂化学品大危稣分析及检窝监控措趟5.5.1 应按照GB18218和危险化学品加大危险源监督管理暂行规定等的要求和方法，对非核系统中危险化学品越大危险源进行辨识分析,应说明辨识总元的选取和确定依据、主要危险源点位置分布情况、辨识范围内危险化学乩的种类和存盘、辨识计算过程和重大危险源辨识分析结论.5.5.2 上述辨识分析结论己内成非核系统危险化学品，I1.大危陷源的，应说明成大危除源检测监控及管理措逃，5.6生产过程中放射性危害及防苒指於传述5.1.生产过程中放射性怠立应针对核电厂正常运行工;兄和事故工况,分别概括说明放射性危害的来源、主要分布情况和特性.说明放射性危咨对核电厂工作人员健康可能造成的危吝，包括潜在受古人员、受苫程度等.5.6.2生产过”中的主要射防妒措5.6.2.1 应说明核电厂设计的安全原则、福射防护要求和辐射的护目标位.5.6.2.2 应概述运行状态下的细射防护措独.至少包括以下内容：a）放射性工作场所的榻射分区依据和分区情况，提供辐射分区困：b）系统、设备和厂房设计时的辐射防护措施：C）屏施设计措施：d）通风设计时的翻射防护措施：C）粗射监测系统的设置情况If）粕射卫生防护措施：g）个人知射防护用品配备瞿求Ih）翻射防护大纲制定要求及主Ig内容：i）大佬期间的黜射热点分析及相射防护锵fife5.6.2.3 应概述事故I：况下厂区人员的辎射防护措施和辐射监测措地.5.6.2.4 应概述废物处理系统防止放射性物质犷散的措施,5.6.2.5 应概述新燃料组件和乏燃料组件在装卸、运输和贮存过程中防止临界和放射性危杏的措施.5.7非放射性职业怠害的分析与防布措5.7.1总体要求5.7.1.1非放射性职业危出的分析与防的措施为安全设施设计的核心内容,应详细说明核电厂针对可能存在的各种职业危出四索,在设计上采取的防范措施及对运行管理的要求,包括设计依抠的法规标准、1：艺和设各的选择及安全
