NB-T20702-2023核电厂工业安全标识使用导则.docx

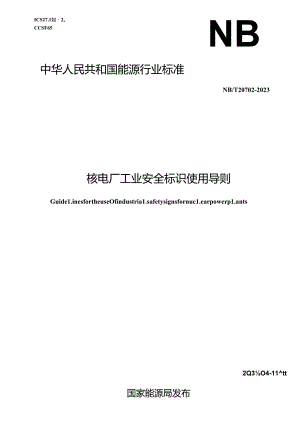

ICS27.1如2。CCSF65NB中华人民共和国能源行业标准NB/T20702-2023核电厂工业安全标识使用导则2Q3O4-11ttGuide1.inesfortheuseOfindustria1.safetysignsfornuc1.earpowerp1.ants国家能源局发布目次前言11I确12规范性引用文件I3术语和定义14核电厂工业安全标识通用原则24.1 安全色的配比原则24.2 安全标志牌的皿35核电厂的工业安全标识45.1 工业安全标识的分类45.2 安全标志牌45.3 安全警示税45.4 安全信息牌56核电厂安全标识的配置66.1 核电厂典型厂房人口安全标识的配置66.2 主要场所安全标识的配置77工业安全标识的要求87.1 材质87.2 表面质Ift87.3 检查与维护9附录A（规范性附录）核电厂安全标志牌IO附录B（规范性附录）核电厂安全解示线29附录C（资料性附录）核电厂安全信息牌32本文件写照GB2894安全标志及其使用甘Wn、GB2893M安全色1规定了核电厂安全标识的通用原则，参考D1.T1123-2009£火力发电企业生产安全设施前歌规定了核电厂安全标识的设限和使用要求.本文件按照G&T1-2020给I1.1.的规则起草。本文件由能源行业核电标准化技术委员会提出.本文件由中国核电发展中心归口.本文件主要起草单位r中核核电运行管理有限公司。本文件参加起草单位r大亚湾核电运苕管理行限次任公司。本文件主要起草人员：王常明、汪洪涛、何处、冯辉、陈风杰、郭守修、肖炜、陈廷伟'王虎、忻盛.张瑞.核电厂工业安全标识使用导则1范B1.本文件规定了核电厂工业安全标识的通用原则、设汽和使用要求。本文件适用于核电厂按照生产厂房管理的场所.核电厂其他管辖场所也可参照使用.2U范性型用文件下列文件对于本标准的应用是必不可少的.凡是注H期的引用文件,仅所注H期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB2893安全色GB2894安全标志及其使用导则GBT2893.1图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设计原则GBZT2893.5图形符号安全色和安全标志第5部分：安全标志使用原则与要求GBZ158工作场所职业衲危有警示标识D1.T1123-2(X)9火力发电企业生产安全设施配置3术和定义下列术语和定义适用于本标准，¼2feSaffetyco1.our传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色.来源：GB28942008.3.2安全标志safetysign通过安全色与几何形状的组合表达通用安全信息，并且通过冏加图形符号用于表达禁止、警告、指令、提示等特定安全信息的标志.来源：D1.rr11232(X)9.3.41工ifc安全标识safetysign用以衣达安全信息的安全标志、安全警示燃和安全信息牌的总称,3.4环境信息标志enviraaenta1.infonationsin所提供的信息涉及较大区域的图形标志,标志种类代号：Ho【来漏GB28W-2008.3.813.5Ii部信总标志partia1.informtionsign所提供的俏息只涉及某地点，排至某个设备或部件的图形标志.标志种类代号：J.来源：GB28942008,3.93.6安全叫dsafetywarning1.ine界定和分隔危险区域的标识线.【来源：D1.T11232009311<1安全色的配置原则1.1.1 1.1红色衣示禁止、停止、危险的含义，凡是禁止、铮止和有危险的器件或环境，均应涂以红色的标记作为警示信号，应用于各种禁止标志。1.1.2 诲色表示指令,要求人们必须遵守规定,应用于各种指令标志.1.1.3 黄色表示提醒人们注意，凡是警示人们注意的器件、议备及环境俏息都应以黄色标识，应用于各种警告标志、警示线等.1.1.4 绿色表示给人们提供允许、安全的信息,应用于各种提示标志.生产厂房内的安全通道等.1.1.5 白色作为安全色就、蓝、绿的背景色,也可用于安全标志的文字和图形符号1.1.6 黑色用于安全标志的文字、图形符号和*告标志的几何边框.4.1.7红色与F1.色相间条皎标识表示禁止人们进入危险的环境：黄色与黑色相间条纹衣示提醒人们特别注意；能色与白色相间条蚊标识衣示人们必双遵守的信息；绿色与白色相间条代表示提示人们的信息。1.1.8现场使用范本颜色不足以分别标识时，宜增加使用辅助颜色：安全色应用时，应注意前姚色与背景色搭泥，优先基于对比颜色谀也安全色基本颜色、情助颜色及对比颜色如表I所示.*1安全色配色拈本颔色红色c三yk”100/I(XVO黄色CBykW100/0蓝色Oyk100/100/0/0BBjj!而1"I辅助颜色深绿Cmyk90/60/100/50褐色Cmyk50/6&/100/10橘色Cmyk0/60/100/0深黄c三j0/20/100/0蓝色3黑色雉31注1：姑本颜色、辅助颔色的CMYK（彩色卬坳四色模式）值，供安全标识印制时参考使用注2:安全标IR使用油漆制作时,宜对照漆膜颜色标准样卡SSB05T426-2001.）选择接近的颜色4.2安全标志牌的设置421安全标志牌设置在与安全有关的醒目位置.便于进入现场的人员看见.弁有足够的时间来注意它所表示的内容.环境信息标志在设在有关场所的入口处和解日处：局部信息标志应设在所涉及的相应危险Jfe点或设备（部件）附近的部H处.4.2.2安全标.E牌不应设在门、窗、架等可移动的物体上，以免标志牌访母体物体相应移动,影响认it-安全标志牌前不陶放置妨碍认读的障碍物,不应祓其他物体遮挡.4.2.3安全标志牌陶设员在明亮的环境中.或保持本体明亮.以便被:作人员清晰认i.4.2.4安全标志牌的固定方式分阳着式、悬挂式和柱式三种.悬挂式和琳款式的固定应稳囿不便斜，柱式的标志牌和支柒陶牢固地联接在一起.临时悬挂的标志牌陶采取防止脱落措施.室外悬挂的临时标志牌应防止被风吹翻.并宜做成双面内容一致的标志牌.4.2.5多个安全标志牌一起设置时，应按警告、禁止、指令、提示类型的顿序，先左后右、先上后下排列：宜对称设置,不能对称时可个别调整先后顺序.同一设置地点的安全标志牌不宜超过六块.同一排的标志牌上端应处于同一水平线上，保持整齐美观。4.2.6安全标志牌设置高度应保持与人眼的视找高度相匹配：总挂式和柱式的环境信息标志牌的下缘处地面的高度不宜小于2。00mm:陶着式标志牌的下续跟工作人员站立地面的高度不宜小于15。0mm;局部信息标志的设置高度应视具体情况确定.4.2.7无论厂区或牛产厂房内.所设安全标志牌其观察距因不能I?盅全厂或全厂房倒税时,应多设几个标志牌.4.2.8生产厂房、建构筑物入口醒目位对，应根据作业环境'内制设%、工作介质的安全要求装设相应的安全标志牌.5犊电厂工业安全标IR的1类5.1 犊电厂工业安全标飒的分类核电厂工业安全标识按照形式分为安全标志牌,安全瞽示戏和安全信息牌“5.2 安全标志牌5.2.1 安全标志包杯禁止标志、警告标志、指令林志、提示标志,其样式应符合GB2894规定的型式.安全标志牌是安全标志的标牌式我体，其型号尺寸见附录A.1A45.2.2 安全标志牌应根擀张贴的场所位置选择适的尺寸：一一厂【又、工地等的入口处设6型等7型:生产厂房入1.1.处、建构筑物内设5型或6型：房间门U和房间内设4型或5S5局部信息标志牌使用I型、2型或3型：一一临时设置的标志牌宜使用1型或2型.5.2.3 当将定位国需要多个安全标志才能传达完整的安全信息时,多个安全标志及共辅助文字宜位于同矩形我体上，形成带行辅助文字的表达多个安全信息的集合标志.集合标志中，得个安全标忐都应与其辅助文字有清毗的相关性，安全信息之间应具有清晰的间隔.5.2.4 核电厂使用的安全标志牌应优先选用GB2894及本标准规定的安全标志，自行制定的安全标志应选择易于理解的图例，并配以清晰的文字说明,其样式应符合本标准Mi定的里式和尺寸.5.2.5 核电厂寄用安全标志牌的型式'设置范围和地点.见附录A5A.8.5.3 安全示皎5.3.1 设备示线在牛产厂房、实验室、库房、堆场区域内，针对可能造成人员伤害或误硼的设备，在其周围地面设对设备警示规。设各警示线应采用黄色油漆涂刷制作或使用成品拈贴.设置要求如下：一汽轮发电机如周因100omm处：22OkvJ50OkV和G1.S配电装置阳用800mm处：一一各类抄制室控制台的800mm处，其余三侧350mm处：一交宜渔配电盘柜、开关柜、控制盆.柴油发电机、落地安装的转动机械周用350mmt:一一其他带电设备的设备警示法与本体抑离应尽可能满足电气设备检怪彼护时的安全间距要求：一一设备与设备警示线之间的距离应根据停机、停堆敏底区域管理要求及现场实际僧况确定，般小型设台Ij设备警示线之间的距离不宜少于50Omm.大型设备Ij设备警示线之间的即离不宜少于900mm.操作而与非操作曲之间至少100mm.设的警示线的图例见附录B中B-I15.3.2 Bitttfitt可能造成人员II1.伤、映伤的台阶边缘应标注防止踏空线.防止踏空线标注在同段楼梯的第一级和W末一级踏步上，搂梯有多段的应分段标识.防止踏空线样式为黄色条纹,条纹宽100mm-150nun.示例见附录B中B-2.5.3.3 *1.kaatt设备设施用出不成被阻塞或堆放物品时应标注禁止阻塞战，如消防密材、应.急物资存放点用国及应急撤寅通道等.禁止用塞线样式为黄色边柢加对角交叉条纹，划线区域宽度为设自设施周困不少于500mm的禁止阻塞M域，长度根据实际情况确定，示例见附录B中B3°5.3.4 防止磁头线人行通道及行走路线上高度不足2000nun构成障碍的物体上宜标注防止6tt头线.防止碰头线标注在正面接近障碍物时视线正前方的障均物上，一般不标注视线两侧方向的微碍物，标注前应确认标识的材质对管道设备等附同物无影响.防止碰头线样式为等宽的黄色和照色相间的条纹,色条宽H)Omm.惭斜的45".示例见附录B中B-4.5.3.5 防止IMttI人行通道及行走路线上易导致人员i½碰、绊的风险的设备.管道、地曲凸出物等闹得物应标注防止绊致战，防止绊致战标注在障碣物木体上。对于地面上低于50皿的障碍物（如吊耳等）,宜以黄色油漆直接除W两码物,或在障碍物的冏阳地面标注防止绊践战。防止绊跤线样式为等宽的黄色和忠色相间的条蚊.色条宽100mm.倾斜座45,、示例见附录B中B-5.因附的物尺寸不足以完整标注黄双条时，应涂刷成黄色条纹.5.3.6 孔富时护冬板孔洞盅板上应标注孔洞防护标双.孔洞防护标识由两部分姐成，i板上涂拗等宽的黄照相间的条纹,孔涧四周地面徐制黄色色环：不能承田的前板宜用红白相同的条纹标识，条纹宽度根据莅板大小痂定，示例见附录B中B-6.5.3.7 护栏安全色存在人力通晓、他落风险的平台边修安全护栏直涂刷安全色,包括梯间平台护栏和与卜方海差1500mm以上的平台边缘护栏.护栏安全色采用黄色油漆涂W.示例见附录B中B-7.5.3.8 IMB安全色冏定式纲科梯'钠直梯的扶手
