JJF 2133-2024 海洋资料浮标传感器校准规范.docx

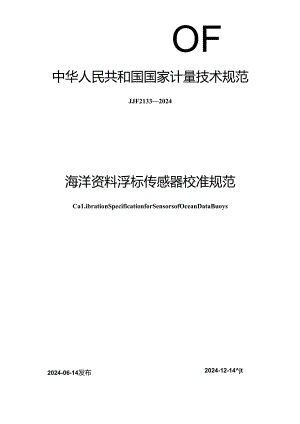

OF中华人民共和国国家计量技术规范JJF21332024海洋资料浮标传感器校准规范Ca1.ibrationSpecificationforSensorsofOceanDataBuoys2024-12-14jt2024-06-14发布国家市场监督管理总局发布海洋资料浮标传感器校准规范Ca1.ibrationSpecificationforJJF21332024SensorsofOceanDataBuoys归口单位：全国海洋专用计量器具计量技术委员会主要起草单位，国家海洋局东海标准计量中心参加起草单位：国家海洋标准计量中心国家海洋局北海标准计量中心本规范委托全国海洋专用计量器具计量技术委员会负责解释本规范主要起草人：郭益川（国家海洋局东海标准计量中心）赵秀玲（国家海洋局东海标准计量中心）胡剑（国家海洋局东海标准计量中心）参加起草人：于思莉（国家海洋标准计量中心）李惠卿（国家海洋局北海标准计量中心）目录引言(II)1范围(1)2引用文件(1)3术语和计量单位(I)3.1 术语(1)3.2 计量单位(1)4概述(2)5计量特性(2)5.1 外观(2)5.2 计量性能(2)6校准条件(3)6.1 环境条件(3)6.2 测量标准及主要配套设备(3)7校准项目和校准方法(7)7.1 校准项目(7)7.2 外观和功能检查(7)7.3 风向校准方法(7)7.4 风速校准方法(8)7.5 气温校准方法(9)7.6 湿度校准方法(9)7.7 气压校准方法(10)7.8 波高、波周期校准方法(10)7.9 水温校准方法(12)7.1()盐度校准方法(12)8校准结果的表达(13)9复校时间间隔(13)附录A校准记录表参考格式(14)附录B校准证书内页信息参考格式(23)附录C校准不确定度评定示例(24)引言本规范以JJF100120116通用计址术语及定义、JJF1059.12012夕测量不确定度评定与表示和JJF10712010*国家计量校准规范编写规则为基础进行制定。本规范结合海洋领域海洋资料浮标风速、风向、气温、湿度、气压、波浪、水温、盐度传感器的使用现状，参考了GB/T14914.22019海洋观测规范第2部分：海滨观测、GBH-12763.22(X)7,海洋调查规范第2部分：海洋水文观测、GBa1.2763.32020海洋调查规范第3部分：海洋气象观测、JJF1791-2020岸基海洋环境自动观测系统传感器校准规范、JJG876-20194船舶气象仪、JJF1076-2020©数字式温湿度计校准规范3、JJGI0S42013数字式气压计3、JJG11442()174重力加速度式波浪浮标3、JJG7612016电极式盐度计、JJG7632019温盐深测量仪JJG(海洋)01-94EFZS2.FZSI型海洋资料浮标传感器等技术文件的部分内容进行制定。本规范为首次发布。海洋资料浮标传感器校准规范1蒯本规范适用于海洋资料浮标风向、风速、气温、相对湿度、气压、波向、波冏期、水温、盐度等参数传感器的校准。2引用文件本规范引用了下列文件：JJG8762019船舶气象仪JJGH4420I7重力加速度式波浪浮标凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用T本规范。3术语和计单位3.1 术语JJG11442017界定的以及下列术语和定义适用于本规范。3.1.1 海洋资料浮标传感器SenSorSOfoCeandatabUOyS安装在海洋资料浮标中，能自动进行风向、风速、气温、相对湿度、气压、波高、波周期、水温、盐度等海洋水文气象要素测量的传感器.3.1.2 有效波高significantwaveheight某一时段连续测得的不少于100个波高按从大到小次序排列，取排序后前"3数量波高的平均值.来源：GB/T159202010,2436,有修改3.1.3 有效波周期significantwaveperiod有效波各波高对应周期的平均值。来源：JJG11442OI74J3.2 计成单位风向：度，符号为“”；风速：米每秒，符号为“m/s”；温度：摄氏度，符号为“C”；相对湿度:符号为缥”；气压：百帕，符号为“hPa”：波高：米,符号为“m”；波周期：秒，符号为“s”。海洋资料浮标系统般由浮标体、各种传感器、数据采集器、通信系统、供电系统、系泊系统、数据接收处理系统组成，通过风向传感器、风速传感器、温度传感器、湿度传感器、气压传感器、波浪传感器、温盐传感器等测量传感器完成数据的测量，再由数据采亲器、通信系统、接收处理显示模块、数据存储模块完成数据采集、传输、处理、显示、存储，其工作结构如图1所示。岸星控制设备-1.(gSg欣V卫星通6度收处理显示快愚榭存储模块水温传监器图1解洋资料浮标传出器数据采集、传输，处冏工作结构图55. 1外观传感器外观完好，说明文字、标志、图形、数字和物理鬓代号等清晰、完整。传感器表面不应有凹痕、外伤、裂缝和变形等现象，金属件不应有腐蚀及K他机械损伤。传感器线缆无破损，紧固件和接插件应安装正确，正常使用条件下无松动、变形及影响使用的坡陷.动电后腌够正希启动并保杼工作状态.5.2计量性能海洋资料浮标传感器的风向、风速、气温、相对湿度、气压、波高、波周期、水温、盐度等测量参数、测量范围和最大允许误差应符合表1的要求。«1计量性例竦测量参数测量范围最大允许误差风向(0-360)士5"-E1.Oo风速<0.560.O)ms风速W5.0ms时：±0.5m/s风速5.0m/s时:±10%X测后值气温(30+50)也±0.2C±0.5C相对湿度(0-100)%相对湿度近80%时：±8%相对湿度80%时：士10%X测量值气压(800-1100)hPa±0.1hPa：回程误差:0.1hPa±0.5hPa;回程误差：0.5hPa±1.0hPa：回程误差：1.0hPa波高(1.-6)m士10%X测附值±15%×JM波周期(2-40)si.5s水温(4-÷40>X?±0.054C：1.0.2*C：1:0.5,C藕度240±0.02;±0.05;±0.2:±0.56校准条件6. 1环境条件海洋资料浮标传感器校准环境条件见表2。«2环境条件要来传络器温度环境要求相对湿度环境要求风向传感器(15-3O)r85%风速传感器(1530)*C85气温传感器(5-30)r85%湿度传感器(23+5)r<85%气压传感器(20±2)4孰波浪传感器(5-35),C85波周期传感器(5-35)r85%水温传感器(15×-30)r85盐度传感静(15-35)rW80%6.2测量标准及主要配套设备6.2.1 风向风速传感器校准所用的标准器及主要配套设备见我3.«3风向风连传”及主IHE套设备名称技术性能备注标准S1.型皮托管校准系数：0.9S)8-1.004也可以使用准确度等级不低于上述要求的其他标准涔微差压计或差压传感器测地范困：(0-2500)Pa准确度等级:0.02标准方位盘测量范围：(0-360)最大允许误差：士1°主要配套设备风洞测地范Bh<0.5-60)三s流速均匀性：1.0流速梗定性：1.0%R1.塞比：5%建立工作段内风速大气压计准确度等级优于02级测显:工作段内气压温度计G大允许误差：±05C测At工作段内温度湿度计最大允许误差：士就冽f工作段内湿度注：1标准方位盘应具备固定刻线及可动刻线.两者应能UH对转动并旎保证任意相对角度型合.2当需要采集模拟及时，应配置最大允许误差不超过±0.03位数不低于4位半的数字多用表或同等技术性能的其他采集设备.本条款适用于所彳?项目的模拟量采集.6.2.2气温传感器校准所用的标准器及主要配套设备见表4。«4U传标准及主H套设备名称技术性能饴注标准器柏电阻测温仪测版范1降(一4080)C分疥力：0.01C最大允许误差：士005C也可以使用准确度等级不低于上述要求的其他标准器主要配套设备恒温措温场控制范阳：(一4080)C温度均匀性：0.02,C温度波动性:±0.02-C30min用于温度控制6.2.3湿度传感器校准所用的标准器及主要配套设备见表5。«5名称技术性能备注标准器精密露点仪测出范用：(一2O-4O)C最大允许误差：±0.2匕(露点我带点温度)也可以使用准确度等级不低干上述要求的其他标准器标准湿度发生零湿度掖制的围：(IO9O)%(20ICBt)渔度控制范困：(5-50)r梗定性I优于遥用于湿度控制6.2.4气压传感器校准所用的标准器及主要配套设备见表6。*6及扫HE”备名称技术性能备注标准静数字式气压计测量范雨：(800-1100)hPa：准确度等级：0.01级(被校性感JK最大允许误差±0IhPa),002S(被校传感器版大允许误差±0.5hPa及以下)也可以使用准确度等侬不低于上述要求的其他标准器气体压力控制袋跟压力控制范围：(800-1100)hPa密封性：由温气造成的压力差不得邮过气压计最大允许误差的十分之一用于压力控制注：气体压力控制装置应具有词乐控制单元，必要时需配符气压检定箱.6.2.5波浪传感器校准所用的标准器及主要配套设笛见表九表7波浪传感叁校准用标准叁及主要配套设备名称技术性能备注标准器频率计溯量范围：10IIz-100MHz最火允许误差：±1×IO-4也可以使用准确度等级不低于上述要求的其他标准据钢卷尺测玳范国：(0-15)m准确度等级：二级电子秒表测St范用：0-3600)s笈人允许误差：±0.1s/h我7（续）名称技术性能备注主要配套设备波浪模拟设备测景范围：波高:（1-6）.周期：（2-40）s波高模拟均匀性：W1.0%波周期模拟稳定性：.）用于波高和波周期控制注:波浪模拟设备提供的波高应连续可调，俄荷£180kg,校准过程中能够实时保持被校准传感器竖直、正面向上的状态.6.2.6水温传感器校准所用的标准器及主要配套设备见表8.«8次WMM卵标准及右Bra法名称技术性能备注标准器钻电阻测温仪if1.fitiuff1.：（to-8o）r分辨力：o.ooc最大允许误差；±001C（被校传感器最大允许谈差士005-C）:上005C（被校传感器加夫允许误差±02C及以下）也可以使用准确度等级不低于上述要求的其他标准涔主要配套设备恒温梢温度控制范阚：（-10-80）iC温度
